CT Series MINI Multistage Vacuum Generator
  • CT Series MINI Multistage Vacuum Generator
CT Series Multistage vacuum generator

CT Series MINI Multistage Vacuum Generator

Small size, light weight, easy to install.
Uses two-stage diffuser to save flow and increase vacuum suction.
Available in two specifications: built-in silencer and external silencer.

E-mail: manager@cktworld.com
Download
PREV：No previous article
NEXT：No next article

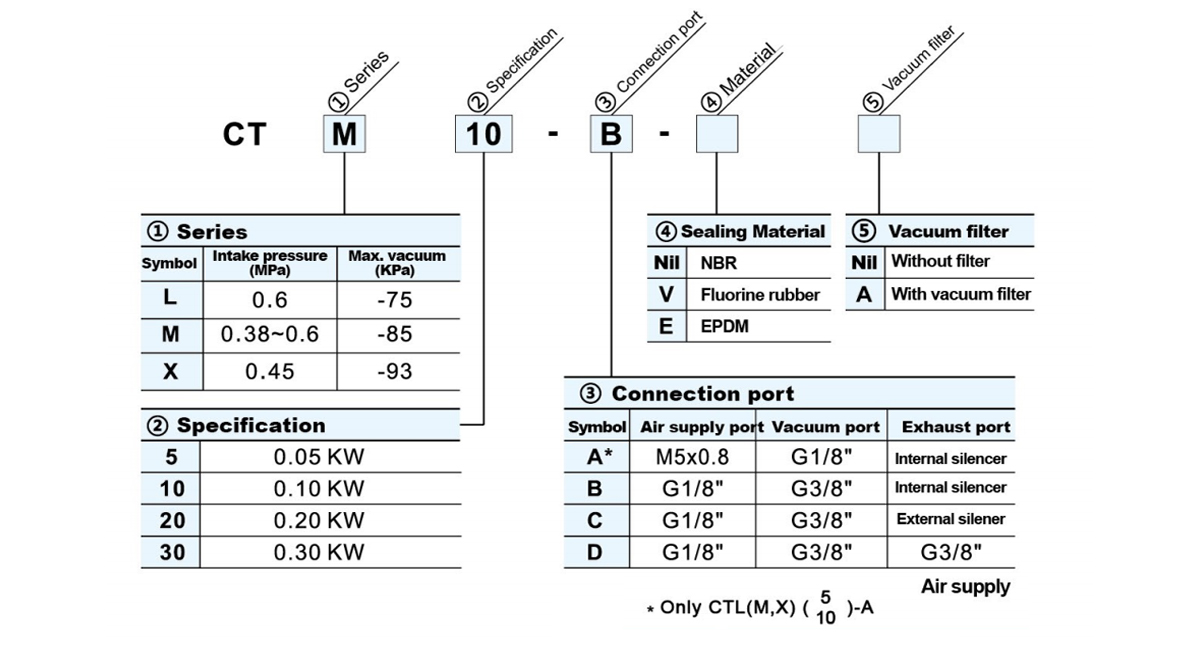

  • Performance Parameter
    Model Air supply pressure
    (MPa)    		 Max. Vacuum level
    (-kPa)    		 Max. Vacuum flow
    (L/min)    		 Air consumption
    (L/min)    		 Noise level
    (dB(A))    		 Recommended hose dia. (mm)
    Air supply(P) Vacuum(V)
    CTM05 0.45-0.6 85  35-37 12-20 50-65 6  8
    CTM10 70-75 28-42 55-68 6  10
    CTM   20 141-150 55-85 60-68 8  12
    CTM30 175-220 87-125 60-68 10  12
    CTX   05 93  30-32 18-22 50-65 6  8
    CTX   10 52-63 31-40 55-68 6  10
    CTX   20 100-125 79-89 60-69 8  12
    CTX   30 180-185 128-137 60-69 10  12

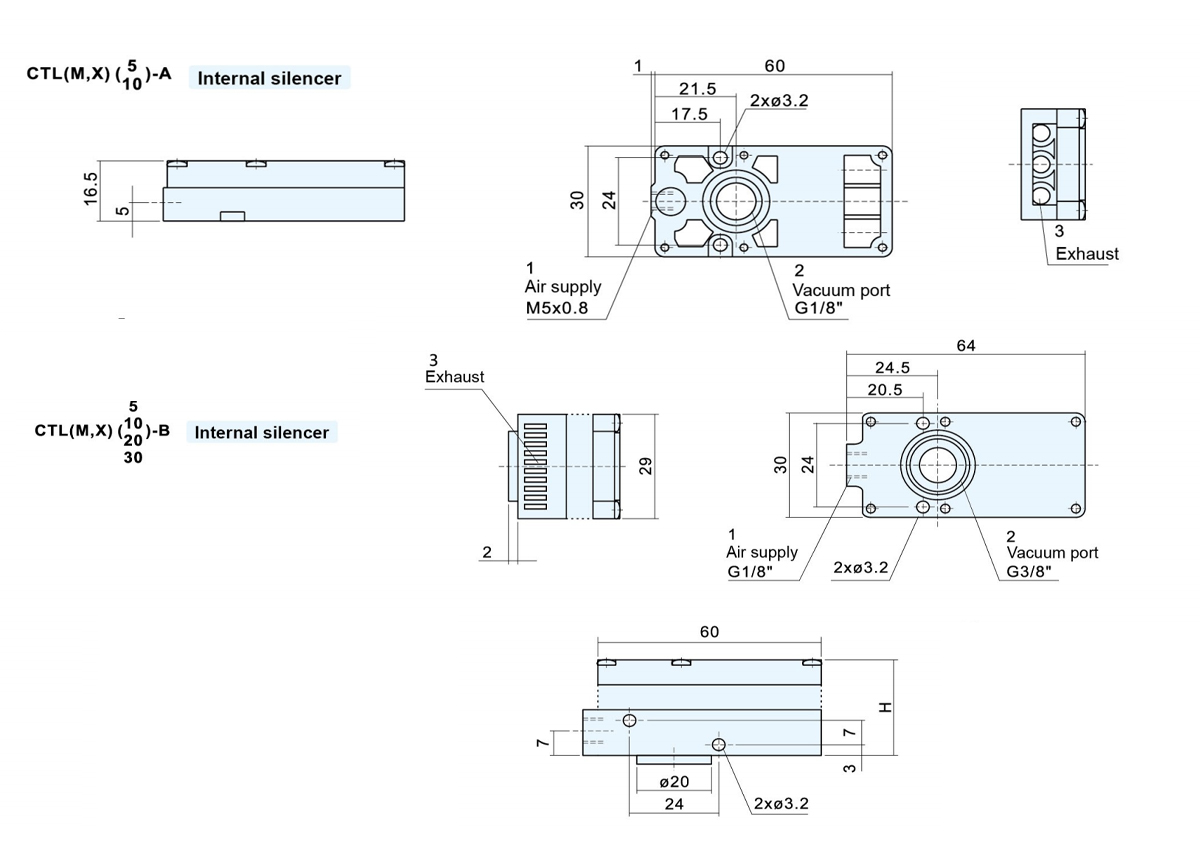

  • Model H
    CTL(M,X)5-B 20.5
    CTL(M,X)10-B 20.5
    CTL(M,X)20-B 28
    CTL(M,X)30-B 35.5

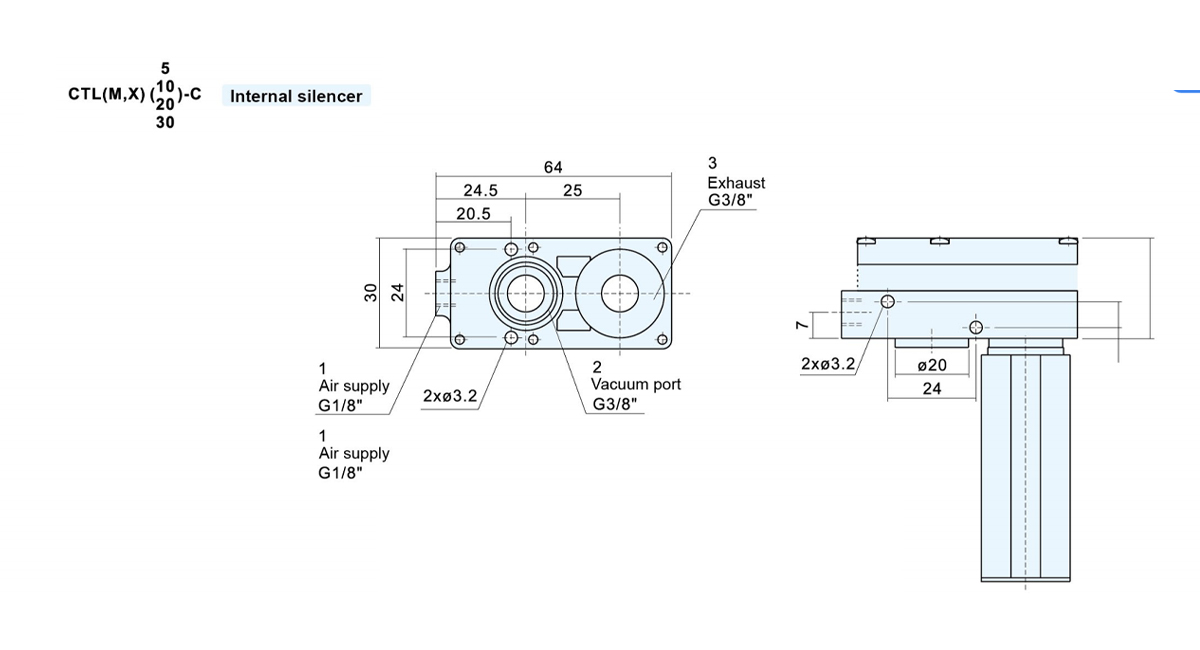

    Model H
    CTL(M,X)5-C 20.5
    CTL(M,X)10-C 20.5
    CTL(M,X)20-C 28
    CTL(M,X)30-C 35.5

    Model Qty
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Material Model
    NBR CT-S1
    Fluorine rubber CT-S1-V
    EPDM CT-S1-E

    Model Qty
    CTL(M,X)5 1
    CTL(M,X)10
    CTL(M,X)20 2
    CTL(M,X)30 3
    Material Model
    NBR CT-S2
    Fluorine rubber CT-S2-V
    EPDM CT-S2-E

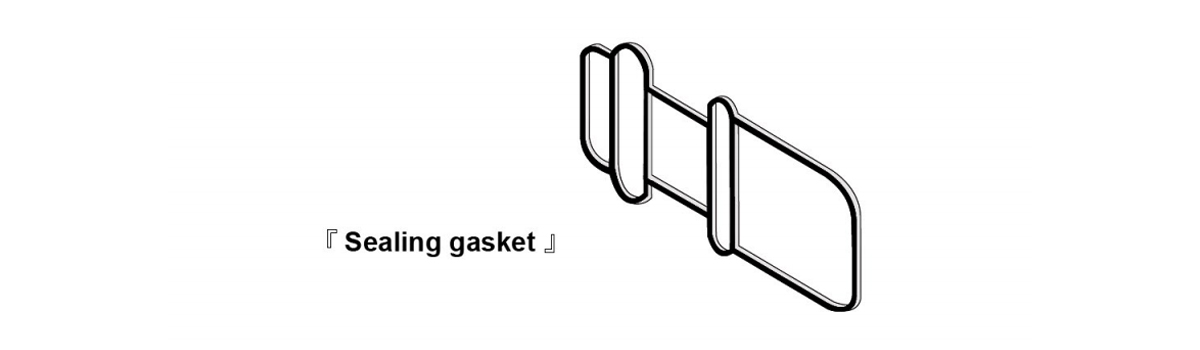

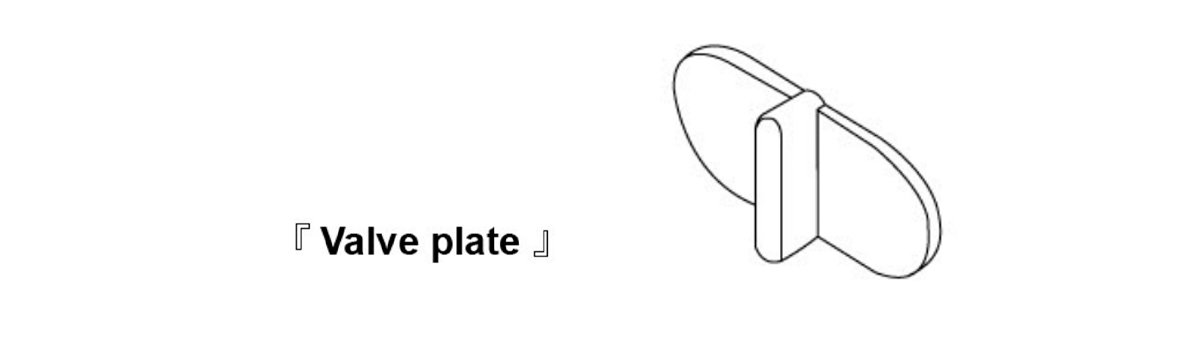

    The kit includes sealing gaskets, sealing valve plates, and metal filter plates.
    Model NBR Fluorine Rubber EPDM
    CTL(M,X)5 CT-SN-10 CT-SV-10 CT-SE-10
    CTL(M,X)10
    CTL(M,X)20 CT-SN-20 CT-SV-20 CT-SE-20
    CTL(M,X)30 CT-SN-30 CT-SV-30 CT-SE-30

    CTM Series Vacuum flow (L/min)at different vacuum levels(-kPa)
    Model Air
    supply pressure
    (MPa)    		 Air
    consumption
    (L/min)    		 0  10  20  30  40  50  60  70  80  Max.
    Vacuum  level
    (-kPa)
    CTM05 0.45  12  35  20.5  12  10.5  8.5  6.5  4.5  2.5  0.8  85
    CTM10 28  70  40.5  25  21  18  14  9.5  5  1.3
    CTM 20 55  141  77  45  39.5  29.5  25  17.5  12  3
    CTM30 0.5  87  175  105  70  63  53  40  26  14  6.5
    CTM05 0.6  20  37  25  15.5  12  8  6  4  2.7  0.6
    CTM10 42  75  55  27  20  18  12  9  5  2
    CTM 20 85  150  100  55  38  30  24  16  11  3.2
    CTM30 125  220  150  81  65  50  38  27  18  5

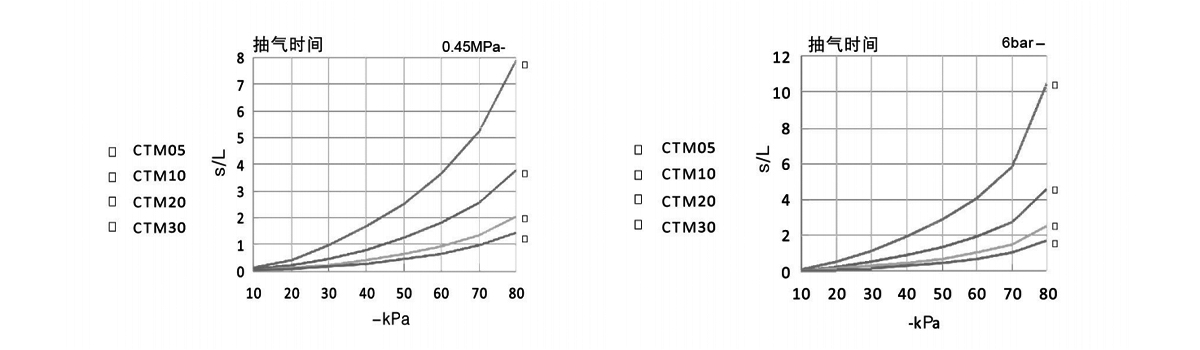

    CTM Series Evacuation time(s/L)to reach different vacuum levels(-kPa)
    Model Air   Supply
    Pressure
    (MPa)    		 Air
    Consumption
    (L/min)    		 10  20  30  40  50  60  70  80  Max.
    Vacuum Level
    (-kPa)
    CTM 05 0.45  12  0.11  0.42  0.95  1.66  2.5  3.65  5.25  7.89  85
    CTM 10 28  0.08  0.2  0.44  0.8  1.24  1.8  2.55  3.8
    CTM 20 55  0.04  0.12  0.23  0.41  0.65  0.93  1.33  2.03
    CTM 30 0.5  87  0.03  0.09  0.16  0.27  0.43  0.66  0.95  1.43
    CTM 05 0.6  20  0.13  0.51  1.15  1.93  2.87  4.09  5.84  10.46
    CTM 10 42  0.03  0.23  0.53  0.92  1.37  1.95  2.77  4.62
    CTM 20 85  0.02  0.15  0.28  0.46  0.71  1.02  1.48  2.55
    CTM 30 125  0.02  0.08  0.14  0.31  0.49  0.69  1.02  1.75

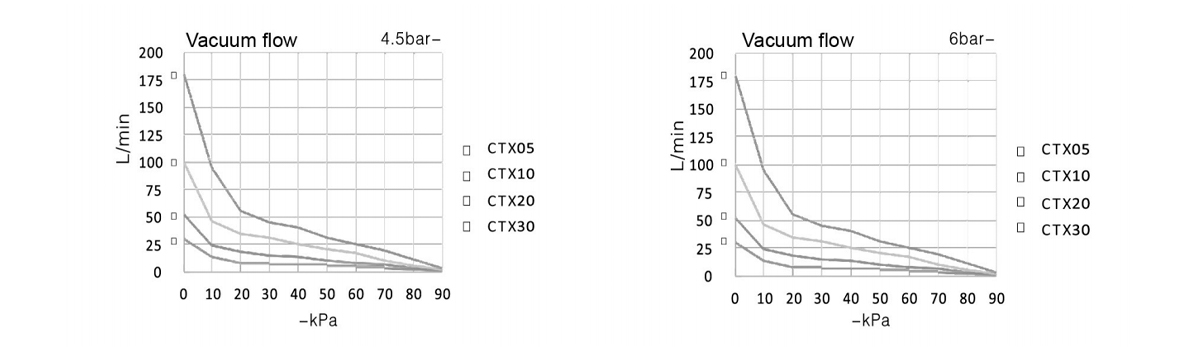

    CTX Series Vacuum flow(L/min)at different vacuum levels(-kPa)
    Model Air   Supply
    Pressure
    (MPa)    		 Air
    Consumption
    (L/min)    		 0  10  20  30  40  50  60  70  80  90  Max.
    Vacuum Level
    (-kPa)
    CTX05 0.45  18  30  13  7.5  7  6  5  4  3.2  1.8  0.4  92
    CTX 10 31  52  24  18  15  13  10.5  8  6  2.5  0.8
    CTX 20 79  100  46  34  30.5  25  21  17  10.5  5  1.6
    CTX 30 0.5  128  180  95  55  45.5  40.5  30.5  25  19  11.5  3
    CTX05 0.6  22  32  20  8.5  7.5  6  5  4  3  1.5  0.15
    CTX 10 40  63  36  18  16  12.5  10.5  8.5  6  3.5  0.5
    CTX 20 89  125  73  35  30  25  22  18  12  7  0.9
    CTX 30 137  185  103  51  46  38  31  25  19  12  1.8

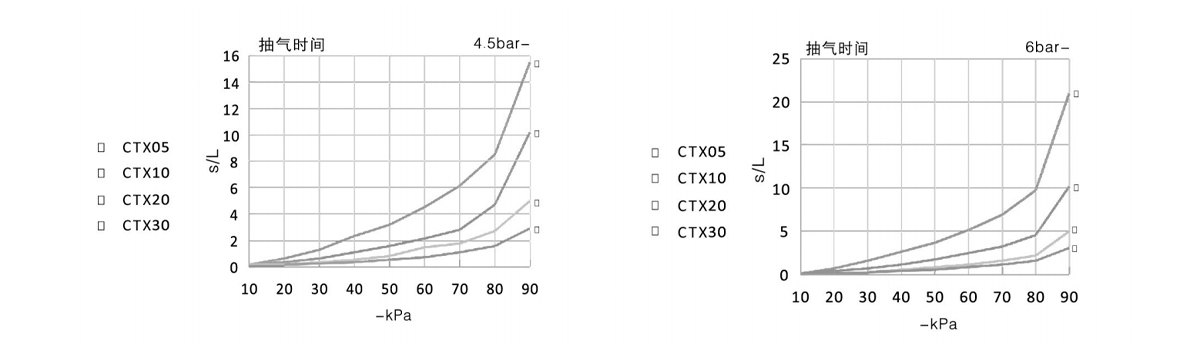

    CTX Series Evacuation time(s/L)to reach different vacuum levels(-kPa)
    Model Air Supply
      Pressure
         (MPa)    		 Air
    Consumption
    (L/min)    		 10  20  30  40  50  60  70  80  90        Max.
    Vacuum  Level
         (-kPa)
    CTX05 0.45  18  0.13  0.6  1.26  2.3  3.2  4.5  6.15  8.5  15.5  92
    10  31  0.11  0.3  0.65  1.1  1.55  2.15  2.85  4.7  10.2
    20  79  0.09  0.16  0.32  0.55  0.8  1.5  1.8  2.7  5
    30  0.5  128  0.06  0.12  0.23  0.36  0.53  0.76  1.1  1.6  2.9
    CTX05 0.6  22  0.15  0.71  1.52  2.54  3.72  5.12  6.95  9.70  21  93
    10  40  0.09  0.32  0.71  1.18  1.74  2.4  3.26  4.55  10.2
    20  89  0.046  0.15  0.31  0.52  0.77  1.08  1.54  2.15  4.92
    30  137  0.025  0.123  0.23  0.38  0.58  0.82  1.11  1.54  3
