AC/AD Series Hydraulic buffer

Home / Products / Pneumatic Accessory / Hydraulic Buffer / AC/AD Series Hydraulic buffer

AC/AD Series Hydraulic buffer AC/AD Series Hydraulic buffer AC/AD Series Hydraulic buffer AC/AD Series Hydraulic buffer AC/AD Series Hydraulic buffer AC/AD Series Hydraulic buffer
  • AC/AD Series Hydraulic buffer
  • AC/AD Series Hydraulic buffer
  • AC/AD Series Hydraulic buffer
  • AC/AD Series Hydraulic buffer
  • AC/AD Series Hydraulic buffer
  • AC/AD Series Hydraulic buffer
Hydraulic Buffer

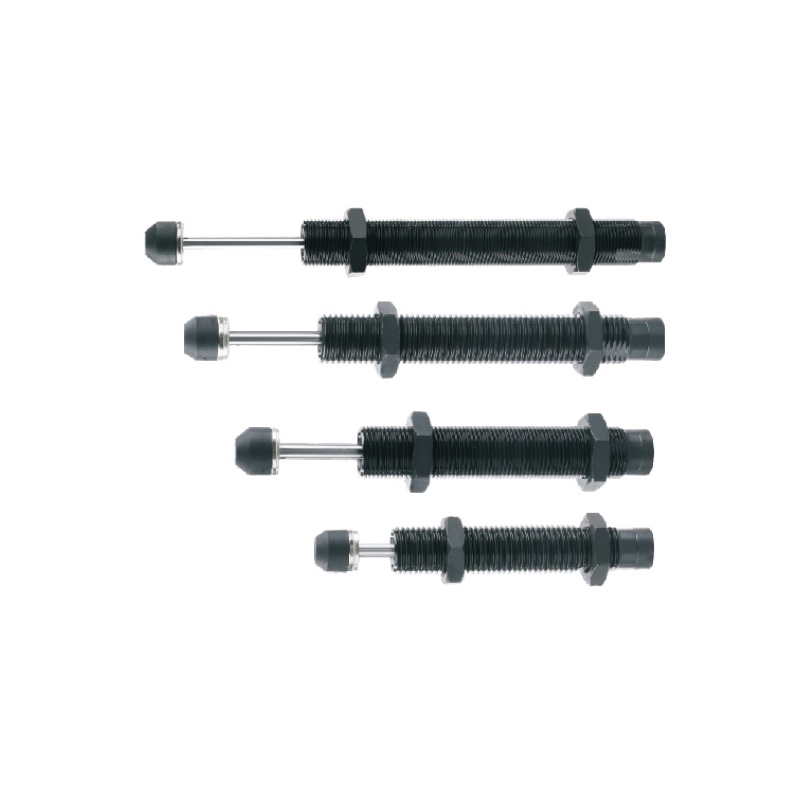

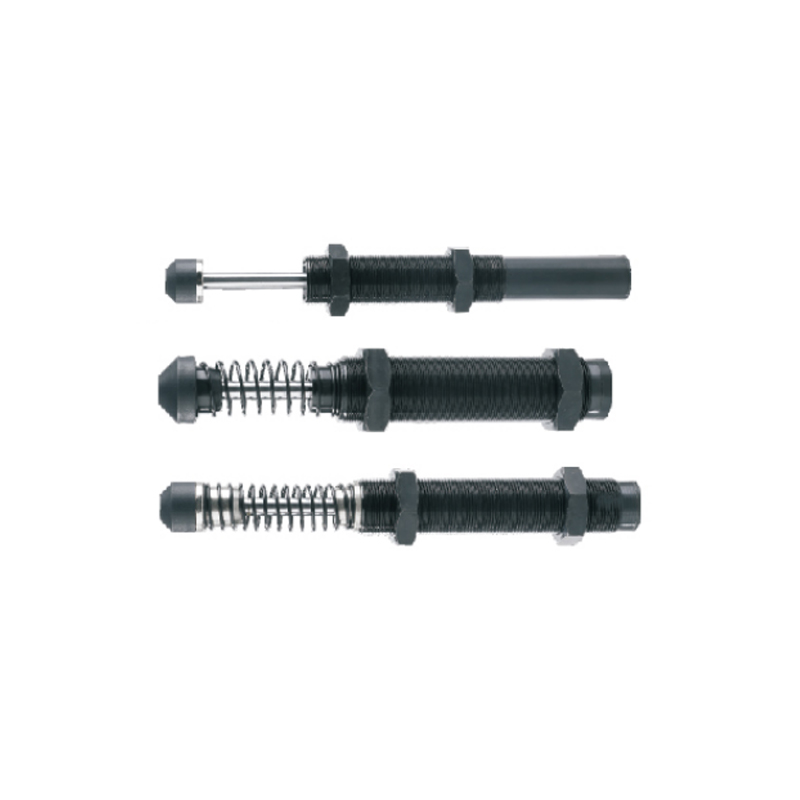

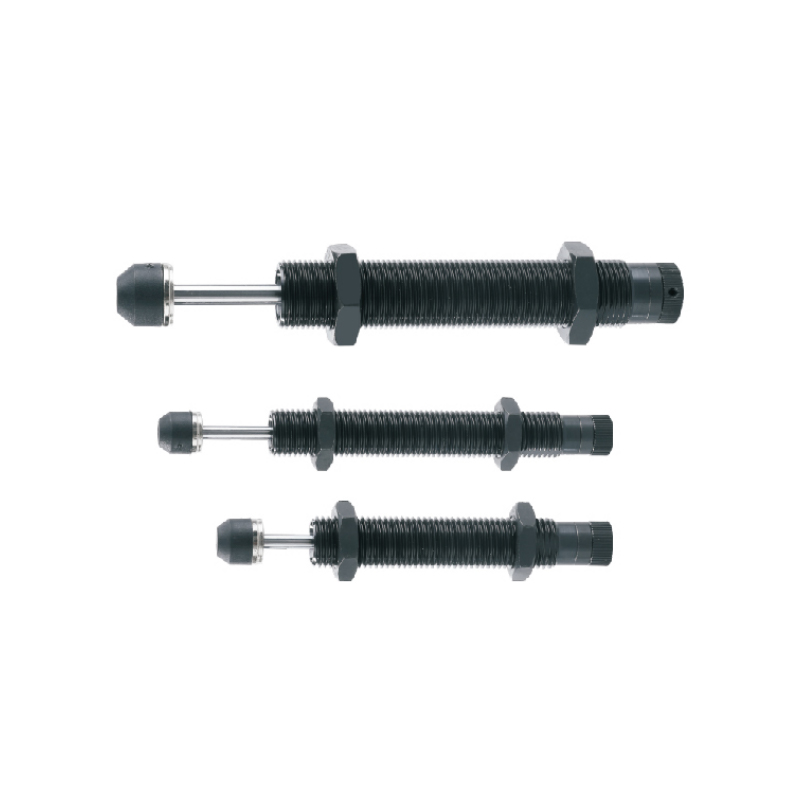

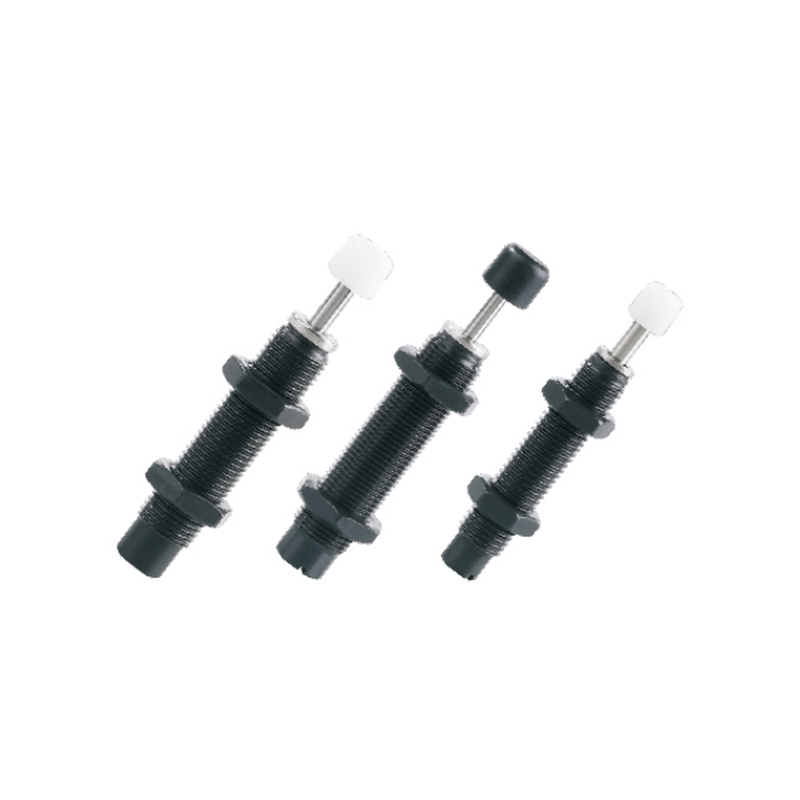

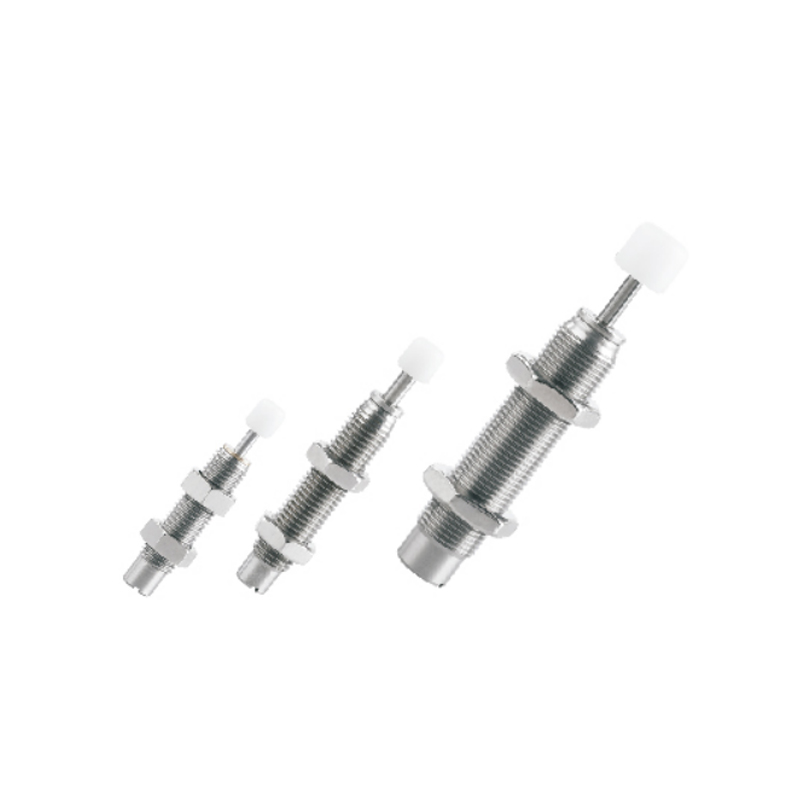

AC/AD Series Hydraulic buffer

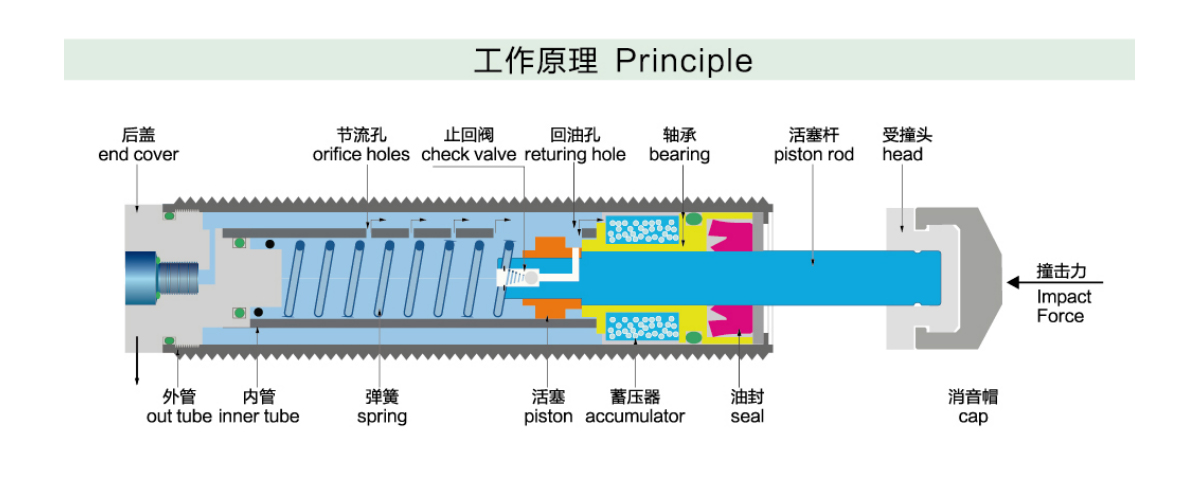

AC/AD series hydraulic buffers are industrial-grade kinetic energy dissipation devices that convert impact kinetic energy into heat energy through the throttling effect of hydraulic oil, achieving smooth braking and vibration control of equipment.

Core features
1. Damping mode
AC: fixed damping, suitable for steady-state loads.
AD: adjustable damping, suitable for variable load scenarios.

2. Long-lasting structure
Wear-resistant components and wide temperature range sealing design (-10℃~80℃) ensure stability under high-frequency impact.

3. Engineering compatibility
Multi-interface installation support, load coverage from 85KG to several tons, and can be expanded to non-standard configurations such as explosion-proof/corrosion-proof.

E-mail: manager@cktworld.com
Download
PREV：No previous article
NEXT：RB Series Hydraulic buffer

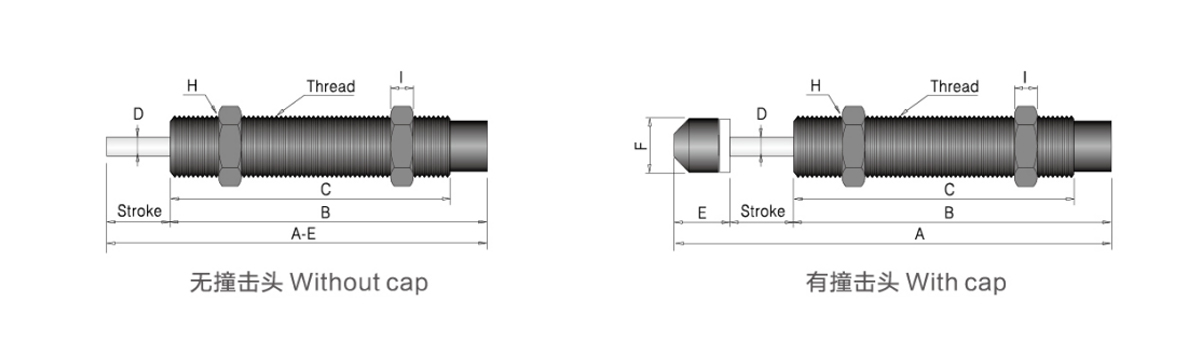

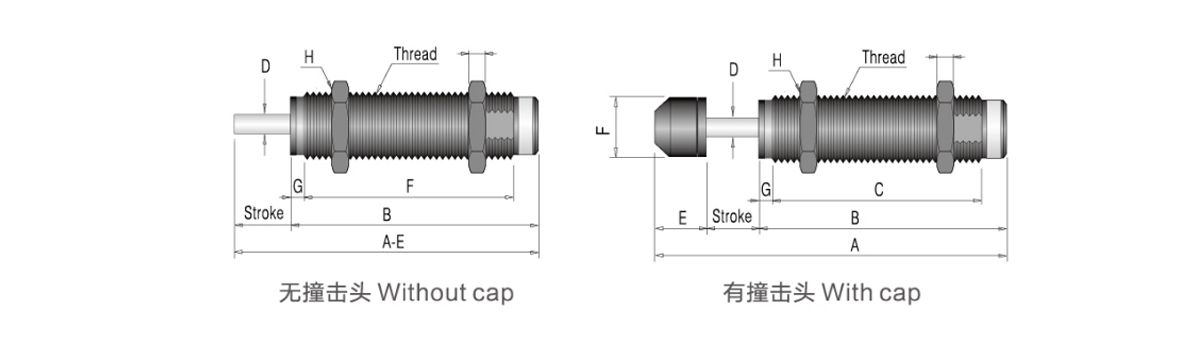

  • Model Thread Stroke
    (mm)    		 A B C D E F G H I
    AC0404-N M4×0.5 4  28.6  24.6  19.6  1.2  - - - 6.9  3
    AC0404 M4×0.5 4  32.6  24.6  19.6  1.2  4  3  - 6.9  3
    AC0604-N M6×0.75/1.0 4  29  25  20.6  1.8  - - 0.6  7.9  3
    AC0604 M6×0.75/1.0 4  34  25  20.6  1.8  5  4.6  0.6  7.9  3
    AC0806-N M8×1.0 6  46.3  39.6  32.6  3  - - 1.0  11  3.7
    AC0806 M8×1.0 6  52.6  39.6  32.6  3  6.3  6.5  1.0  11  3.7
    AC1005-N M10×1.0 5  32.5  27.5  18.2  3  - - - 27  7
    AC1005 M10×1.0 5  40.5  27.5  18.2  3  7.2  8.3  - 12.7  3
    AC1007-N M10×1.0 7  53.6  46.7  39  3  - - 2.0  12.7  3.7
    AC1007 M10×1.0 7  60.8  46.7  39  3  7.2  8.3  2.0  12.7  3.7
    AC1210-N M12×1.0 10  62.7  53.4  43.5  3  - - 1.3  16.8  4.2
    AC1210 M12×1.0 10  71.7  53.4  43.5  3  9  10.3  1.3  16.8  4.2
    AC1412-SMN M14×1.5 12  63.3  56.3  46.5  4  - - 2.0  19  5.5
    AC1412-SM M14×1.5 12  75.6  56.3  46.5  4  11.5  12.3  2.0  19  5.5


    Model
    Thread    		 Stroke
    (mm)    		 A B C D E F G H I
    AC1410-N M14×1.5 10  85  75  65  4  - - - 19  5.5
    AC1410 M14×1.5 10  97.2  75  65  4  12.2  12.2  - 19  5.5
    AC1412-N M14×1.5 12  87  75  65  4  - - - 19  5.5
    AC1412 M14×1.5 12  99.2  75  65  4  12.2  12.2  - 19  5.5
    AC1416 M14×1.011.5 16  110  82  72  4  12.2  12.2  - 19  5.5
    AC1420 M14×1.011.5 20  127  95  72  4  12.2  12.2  - 19  5.5
    AC1425 M14×1.011.5 25  132  95  86  4  12.2  12.2  - 19  5.5
    AC1610 M16×1.011.5 10  97.2  75  65  4  12.2  12.2  - 26  6
    AC1612 M16×1.011.5 12  99.2  75  65  4  12.2  12.2  - 26  6
    AC1616 M16×1.0\1.5 16  110  82  72  4  12.2  12.2  - 26  6
    AC1620 M16×1.0\1.5 20  127  95  72  4  12.2  12.2  - 26  6
    AC1625 M16×1.0\1.5 25  132  95  86  4  12.2  12.2  - 26  6
    AC2016-N M20×1.5 16  127.5  95  85  6  - - - 27  7
    AC2016 M20×1.5 16  127.5  95  85  6  15.8  17.8  - 27  7
    AC2020-N M20×1.5 20  131.5  95  85  6  - - - 27  7
    AC2020 M20×1.5 20  131.5  95  85  6  15.8  17.8  - 27  7
    AC2025 M20×1.5 25  151.8  111  101  6  15.8  17.8  - 27  7
    AC2030 M20×1.5 30  156.8  111  101  6  15.8  17.8  - 27  7
    AC2050 M20×1.5 50  218.8  153  143  5  15.8  17.8  - 27  7
    AC2065 M20×1.5 65  270  190  180  6  15.8  17.8  - 27  7

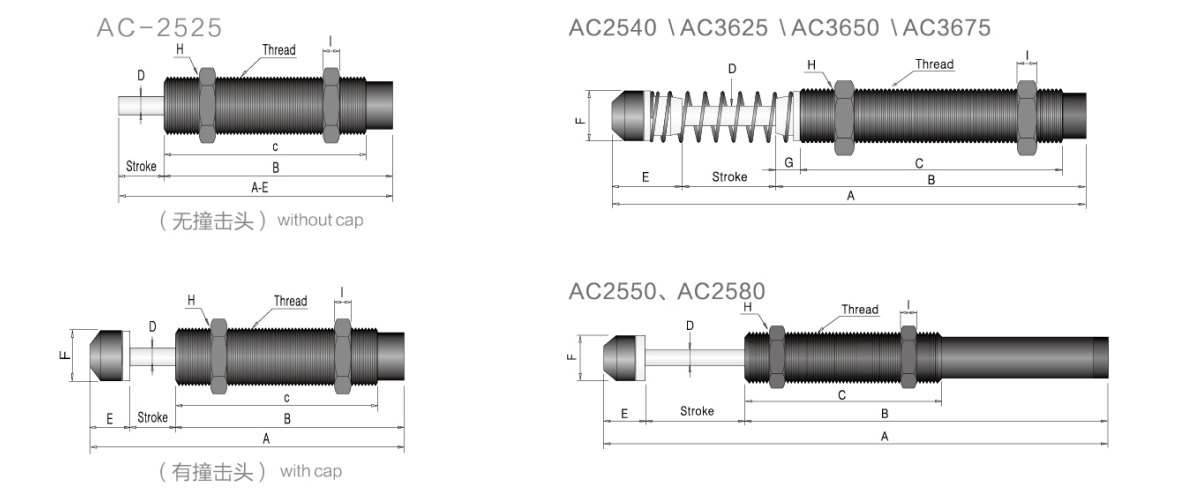

    Model Thread Stroke
    (mm)    		 A B C D E F G H I
    AC2525 M25×1.5 25  145  106  97  8  18.5  22  - 32  9.5
    AC2530 M25×1.5 30  150  106  97  8  18.5  22  - 32  9.5
    AC2540 M25×1.5 40  210.5  144.5  117  8  37  22  10  32  9.5
    AC2550 M25×1.5 50  235  166  100  8  18.5  22  - 32  9.5
    AC2580 M25×1.5 80  330  230  100  8  18.5  22  - 32  9.5
    AC2725 M27×1.5 25  145  106  97  8  18.5  22  - 35.8  10.4
    AC3625 M36×1.5 25  195  133  100  10  32.5  35.5  17  44.5  13.5
    AC3650 M36×1.5 50  242  173  134  10  32.5  35.5  17  44.5  13.5
    AC3675 M36×1.5 75  293  199  161  10  32.5  35.5  17  44.5  13.5

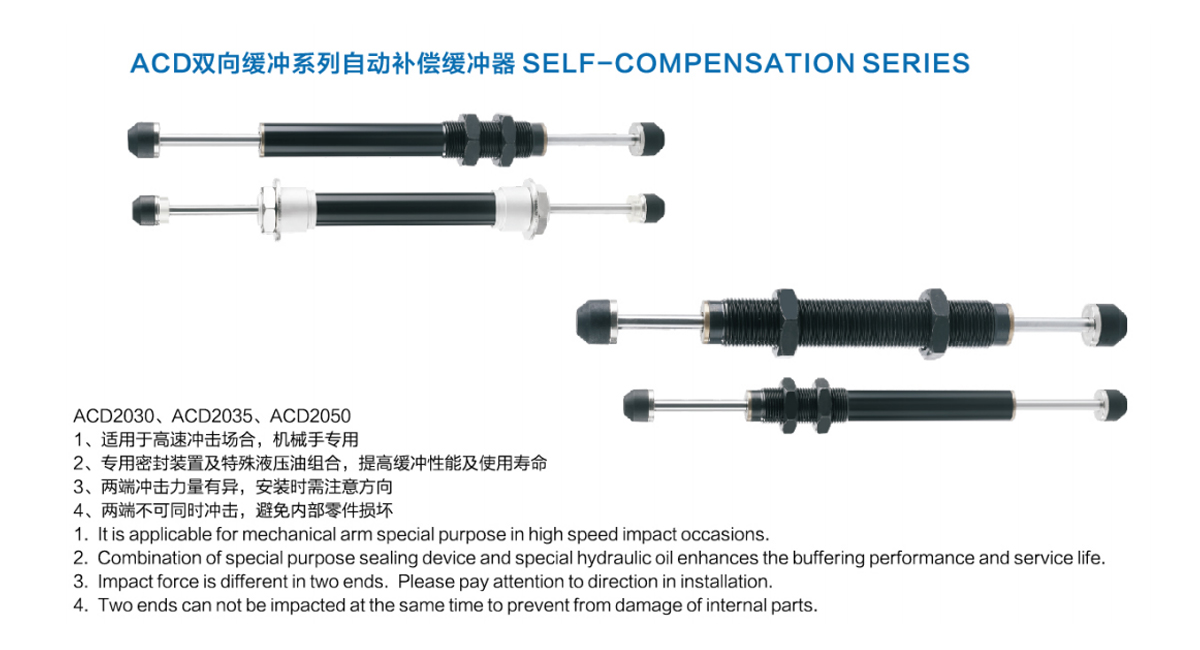

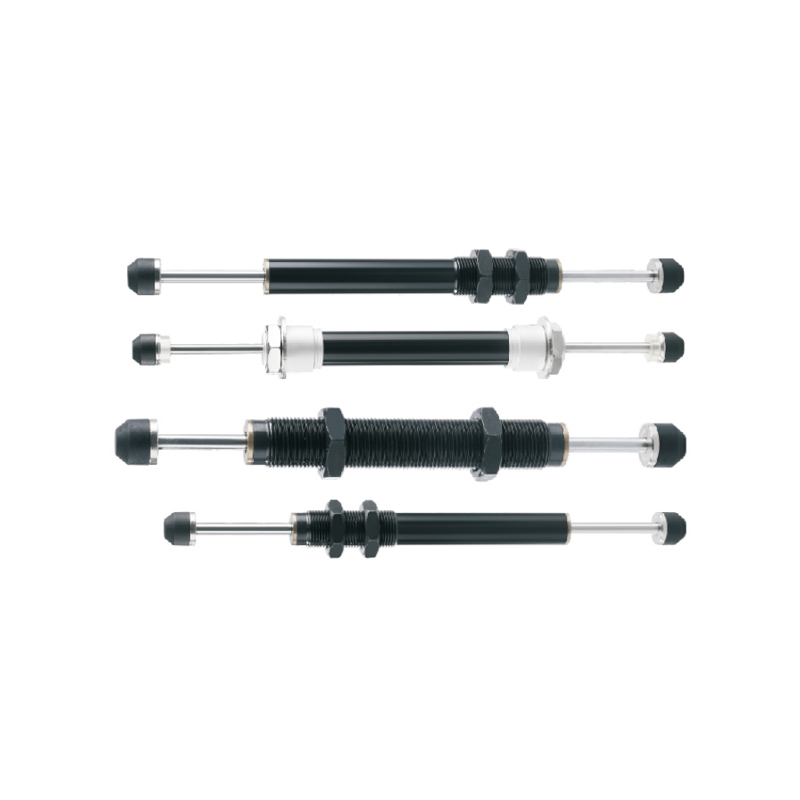

    Model Thread Stroke
    (mm)    		 A B C D E F G H I

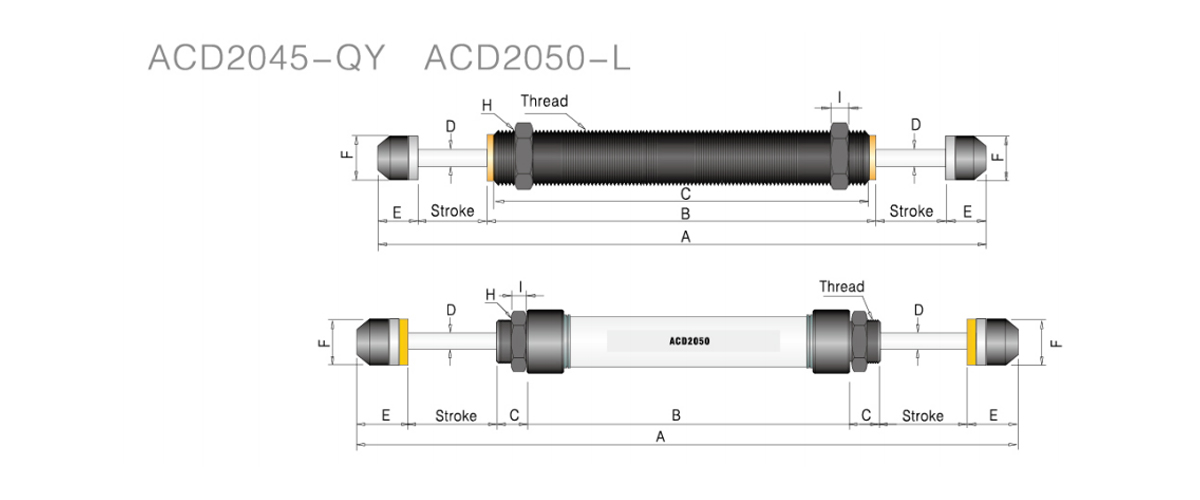

    ACD2030 M20×1.5 30  215  123  46  6  15.8  18  2  27  7
    ACD2035 M20×1.5 35  225  123  46  6  15.8  18  2  27  7
    ACD2050-2 M20×1.5 50  278  148  50  6  15.8  18  - 27  7
    ACD2050 Extended M20×1.5 50  318  185  175  6  15.8  18  2  27  7
    ACD2050-W M20×1.5 50  315  148  12  6  15.8  18  2  27  7

    Model Thread Stroke
      mm    		 A B C D E F G H I
    ACJ1007 M10×1.0 7  72.5  58  43.5  3  7.2  8.5  - 12.7  3.7
    ACJ1210 M12×1.0 10  82.8  64.1  52.7  3  7.2  8.5  - 12.7  3.7
    AD1410-N M14×1.5 10  92.3  80.3  65.5  4  - - - 19  5.5
    AD1410 M14×1.5 10  102.3  80.3  65.5  4  12  12  - 19  5.5
    AD1412-N M14×1.5 12  94.3  80.3  65.7  4  - - - 19  5.5
    AD1412 M14×1.5 12  104.3  80.3  65.7  4  12  12  - 19  5.5
    AD1416 M14×1.5 16  115.3  87.3  72.4  4  12  12  - 19  5.5
    AD1420 M14×1.5 20  132.5  100.5  85  4  12  12  - 19  5.5
    AD1425 M14×1.5 25  137.5  100.5  85  4  12  12  - 19  5.5
    AD1610 M16×1.5 10  102.3  80.3  65.5  4  12  12  - 22  6
    AD1612 M16×1.5 12  104.3  80.3  65.7  4  12  12  - 22  6
    AD1616 M16×1.5 16  115.3  87.3  72.4  4  12  12  - 22  6
    AD1620 M16×1.5 20  132.5  100.5  85  4  12  12  - 22  6
    AD1625 M16×1.5 25  137.5  100.5  85  4  12  12  - 22  6
    AD2016-N M20×1.5 16  116.1  100.3  85  6  - - - 26  7
    AD2016 M20×1.5 16  132.1  100.3  85  6  15.8  18  - 26  7
    AD2020 M20×1.5 20  136.1  100.3  85  6  15.8  18  - 26  7
    AD2025 M20×1.5 25  157  116.3  101  6  15.8  18  - 26  7
    AD2030 M20×1.5 30  162  116.3  101  6  15.8  18  - 26  7
    AD2050 M20×1.5 50  212  157  143  5  15.8  18  - 26  7
    AD2065 M20×1.5 65  273  190  180  6  15.8  18  - 26  7

    Model Thread Stroke
    mm    		 A  B C D E F G H I

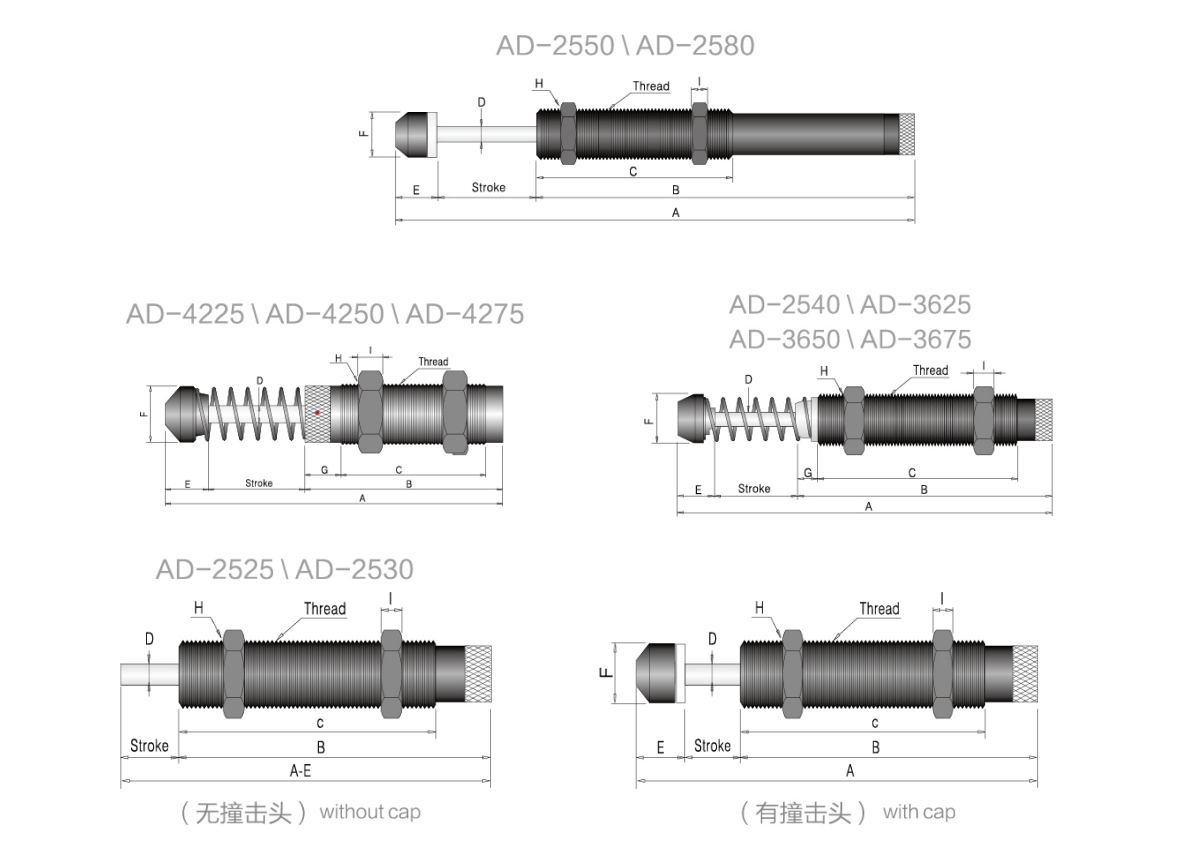

     AD2525-N M25×1.5 25  160  117  98  8  6  22  - 32  9.5
    AD2525 M25×1.5 25  141.5  117  98  8  18.5  22  - 32  9.5
    AD2530 M25×1.5 30  165  117  98  8  18.5  22  - 32  9.5
    AD2540 M25×1.5 40  221  144.5  117  8  37  22  - 32  9.5
    AD2550 M25×1.5 50  245  176.5  100  8  18.5  22  - 32  9.5
    AD2580       M25×1.5 80  340  243  100  8  18.5  22  - 32  9.5
    AD3625 M36×1.5 25  195  133  100  10  32.5  35.5  17  44.5  13.5
    AD3650 M36×1.5 50 251 173 134  10  32.5  35.5  17      44.5 13.5
    AD3675 M36×1.5 75  304  199  161  10  32.5  35.5  17  44.5  13.5
    AD4225 M42×1.5 25  190  127  84  12  35  43.5  19  49  14
    AD4250 M42×1.5 50  249  164  120  12  35  43.5  19  49  14
    AD4275     M42×1.5  75 300 190 147 12 35 43.5 19 49 14
