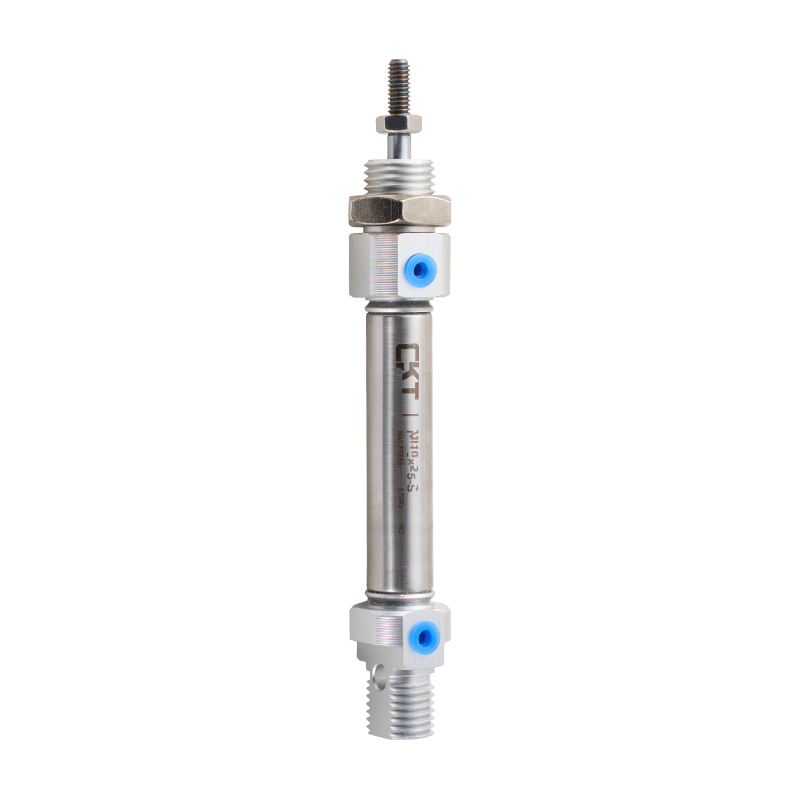

MI Series Stainless Steel Mini Cylinder

Home / Products / Air Cylinder / Mini Cylinder / MI Series Stainless Steel Mini Cylinder

MI Series Stainless Steel Mini Cylinder MI Series Stainless Steel Mini Cylinder
  • MI Series Stainless Steel Mini Cylinder
  • MI Series Stainless Steel Mini Cylinder
Mini Cylinder

MI Series Stainless Steel Mini Cylinder

1. The front and rear covers are equipped with fixed anti-collision pads to reduce the reversing impact of the cylinder;
2. Various rear cover types make cylinder installation more convenient;
3. The front and rear covers and the stainless steel body adopt a riveted rolling structure, which is reliable in connection;
4. The cylinder body is made of stainless steel, so that the cylinder can adapt to general corrosive working environments;
5. Cylinders of various specifications and cylinder installation accessories are available for customers to choose from.

E-mail: manager@cktworld.com
Download
PREV：CG1 Series Single Rod Double Acting Light Cylinder
NEXT：MAL Series Aluminum Alloy Mini Cylinder

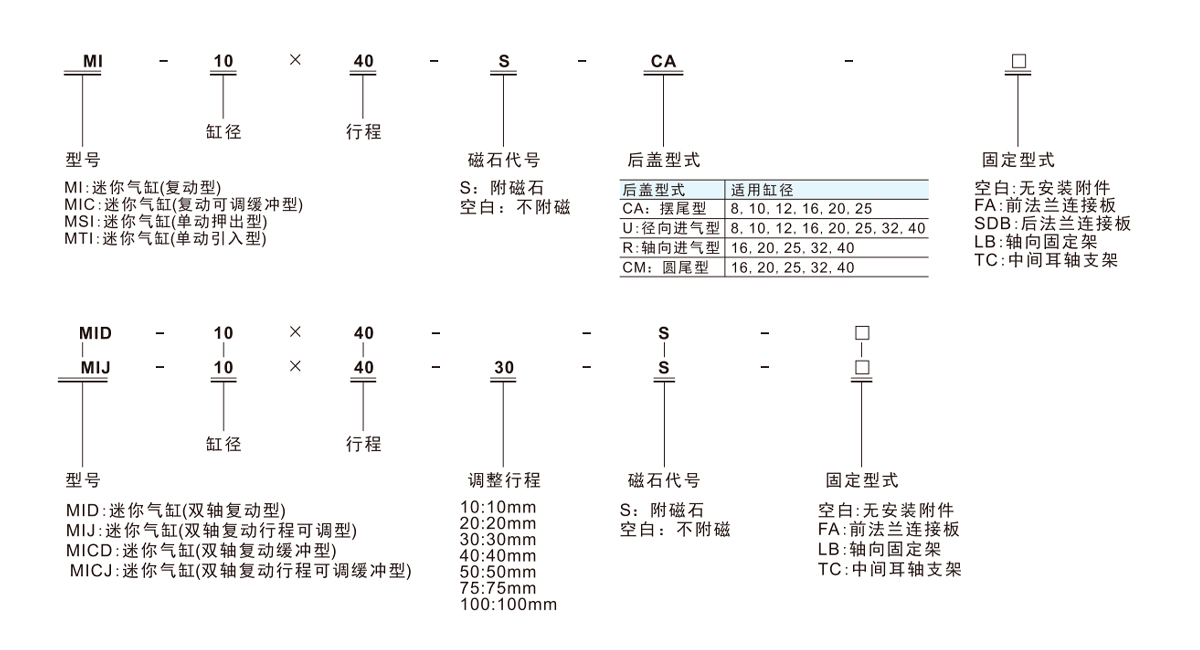

  • Inner diameter (mm) 8  10  12  16  20  25  32  40
    Action type Double-acting type, single-acting extrusion type, single-acting introduction type
    - Double-acting cushioning type
    Working medium Air
    Operating pressure range Double-acting type 0.1~1.0MPa(14~145Psi)
    Single-acting type 0.2~1.0MPa(28~145Psi)
    Guaranteed pressure resistance 1.5MPa(215Psi)
    Operating temperature range °C -20~70
    Operating speed range Double-acting type: 30–800
    Single-acting type: 50–800
    Travel tolerance range 0~150(0~+1.0)     >150 14(0~+1.0)
    Buffer type MIC series: Adjustable cushioning;
    Other series: Anti-collision pads
    Takeover diameter M5×0.8 PT1/8 PT1/4

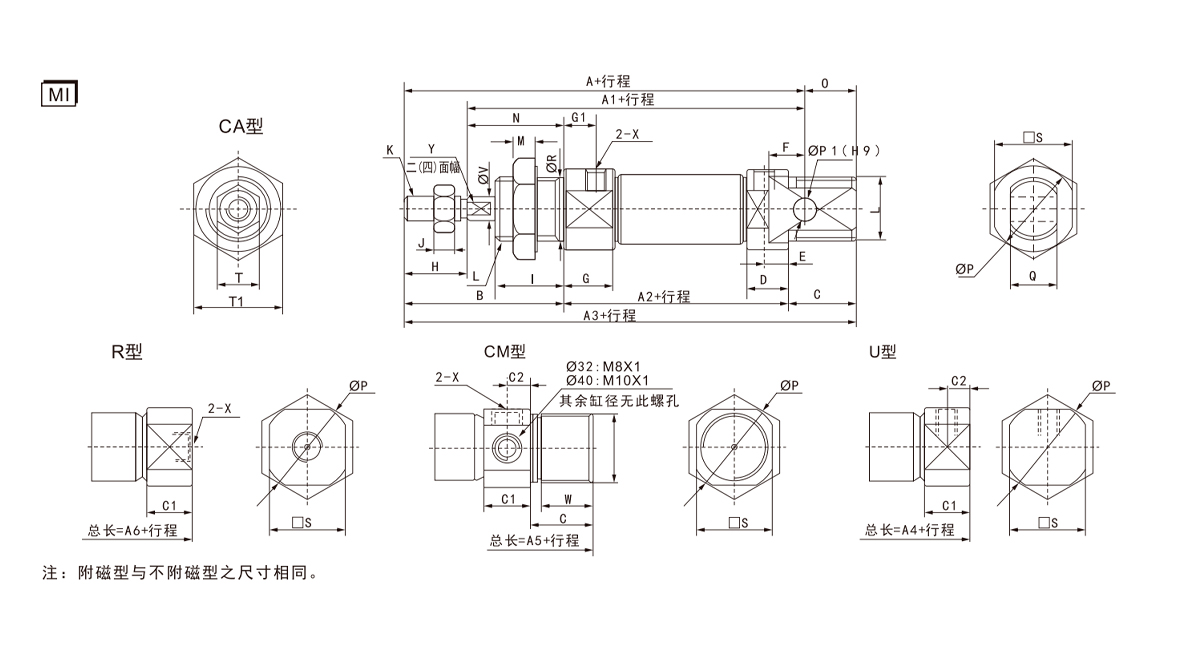

  • Cylinder diameter/Symbol A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8  76  64  46  86  74  - - 28  12  9.5  5  9.5  5  6  11.5  7  12  12
    10  76  64  46  86  74  - - 28  12  9.5  5  9.5  5  6  11.5  7  12  12
    12  91  75  50  105  88  - - 38  17  10.5  6  10.5  6  9  12.5  8  16  17
    16  98  82  56  111  94  111  94  38  17  10.5  6  10.5  6  9  12.5  8  16  17
    20  115  95  62  126  106  126  106  44  20  14.5  7.5  14.5  7.5  12  14.5  7.5  20  20
    25  1256  104  65  137  114.5  137  115  50  22  16  8  16  8  12  16  8  22  22
    32  - - - - 125  140  126  58  14  16.5  9  - - - 16.5  9  20  30
    40  - - - - 158  174  158  69  16  22  12  - - - 22  12  24  35

    Cylinder diameter/Symbol J K L M N 0  P P1 Q R S T T1 X V W Y
    8  2.2  M4×0.7 M12×1.25 6  16  10  17  4  8  12  15  7  17  M5×0.8 4  - -
    10  2.2  M4×0.7 M12×1.25 6  16  10  17  4  8  12  15  7  17  M5×0.8 4  - -
    12  5  M6×1.0 M16×1.5 6  22  14  20  6  12  16  18  10  22  M5×0.8 6  - 5
    16  5  M6×1.0 M16×1.5 6  22  13  22  6  12  16  20  10  22  M5×0.8 6  13.5  5
    20  6  M8×1.25 M22×1.5 7  24  11  29  8  16  22  25  12  29  PT1/8 8  16.5  6
    25  6  M10×1.25 M22×1.5 7  28  11  33.5  8  16  22  30  17  29  PT1/8 10  18.5  8
    32  6  M10×1.25 M30×1.5 7  38  - 37.5  - - 30  34.5  17  36  PT1/8 12  10.5  10
    40  7  M12×1.25 M38×1.5 8  45  - 46.5  - - 38  42.5  17  46  PT1/4 16  12.5  14

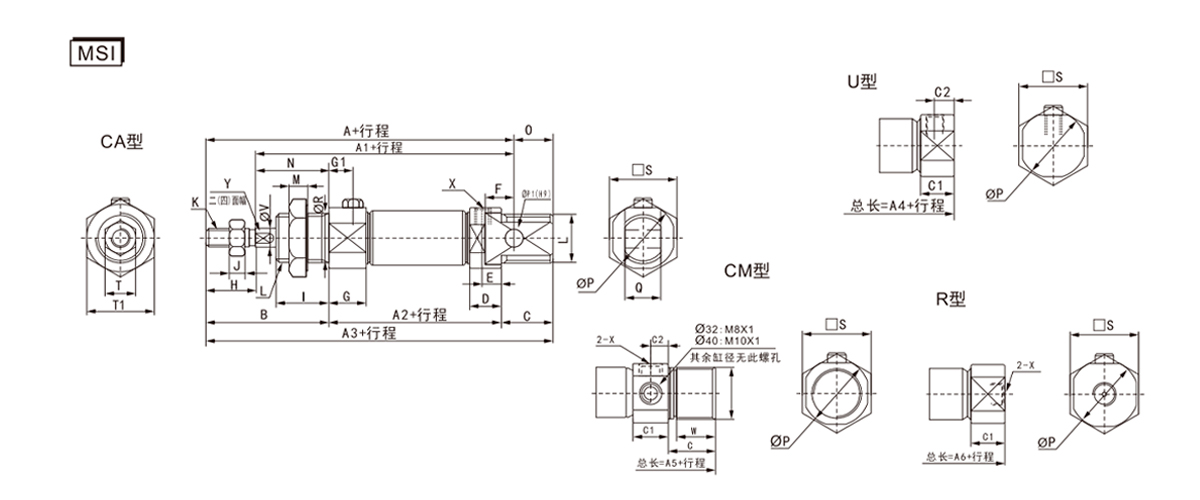

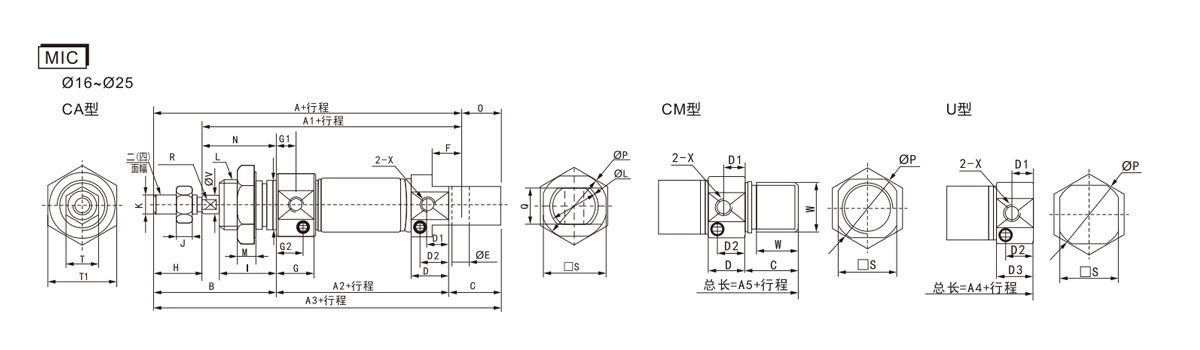

    Cylinder diameter/Symbol A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16  98  82  56  111  94  111  38  17  12.1  7  9  12.1  6  9  12.5  7.5  9.5
    20  115  95  62  126  106  126  44  20  14.5  7.5  10.5  14.5  8  12  14.5  7.5  10.5
    25  126  104  65  137  113.5  137  50  22  16  8  10.5  14.5  8  12  16  8  12

    Cylinder diameter/Symbol H
    I    		 J K L M N 0  P Q R S T T1 V W X
    16  16  17  5  M6×1.0 M16×1.5 6  22  13  22  12  5  20  10  22  6  13.5  M5×0.8
    20  20  20  6  M8×1.25 M22×1.5 7  24  11  29  16  6  25  12  29  8  16.5  PT1/8
    25  22  22  6  M10×1.25 M22×1.5 7  28  11  33.5  16  8  30  17  29  10  18.5  PT1/8

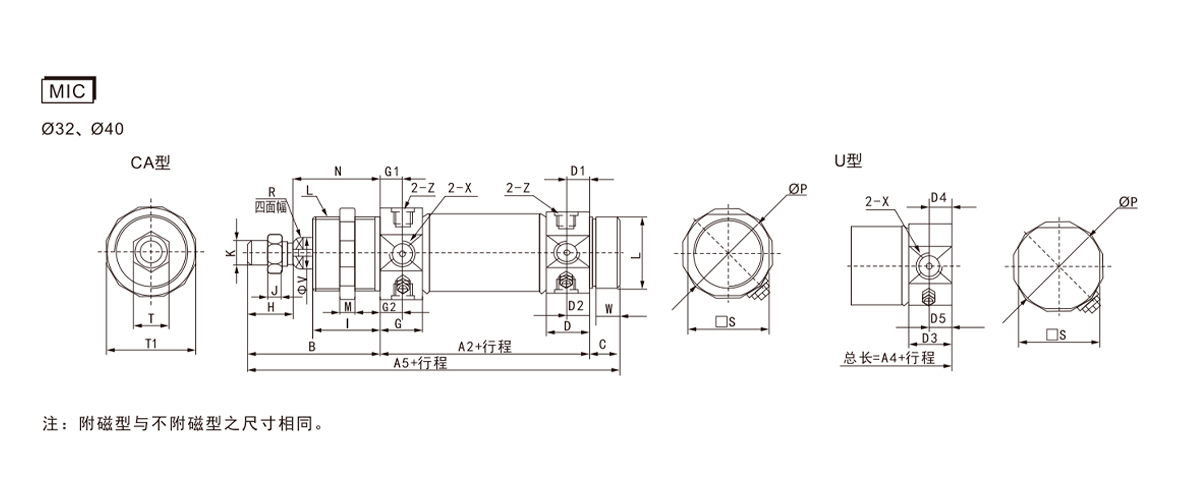

    Cylinder diameter/Symbol A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32  68  124  140  58  14  16.5  9  11.5  14.5  7.5  11  16.5  9  11.8  20  30  6  M10×1.25
    40  89  157.5  174  69  16  22  12  12  21.5  11.5  14  22  12  12  24  35  7  M12×1.25

    Cylinder diameter/Symbol L M N P S T T1 V W X
    32  M30×1.5 7  38  17.5  34.5  17  36  12  10.5  PT1/8
    40  M38×1.5 8  45  46.5  42.5  17  46  16  12.5  PT1/4

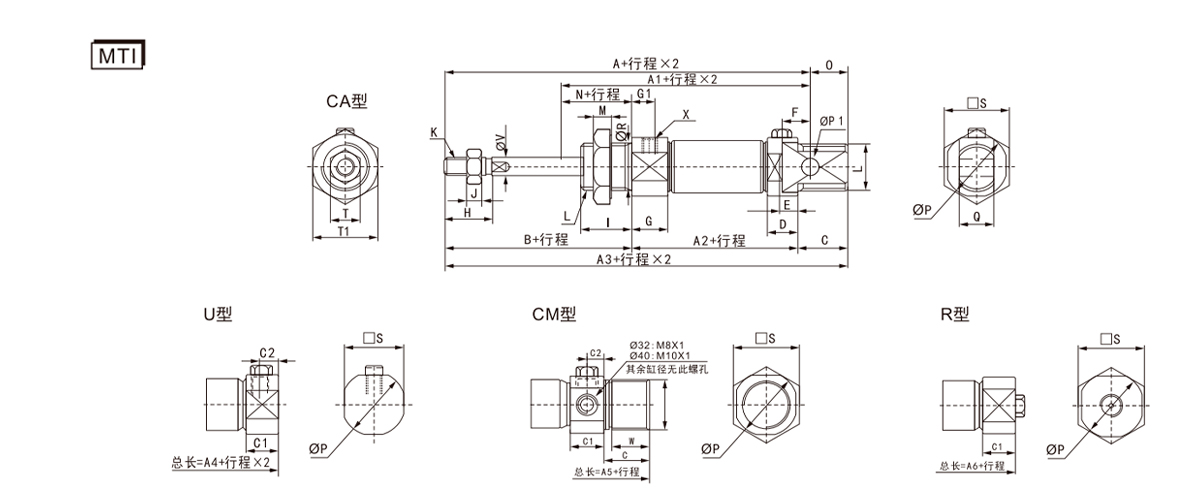

    Symbol A A1 A2 A3 A4
    Cylinder diameter/Stroke 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8  101  - 89  - - 71  - - 111  - - 99  - -
    10  101  - - 89  - - 71  - - 111  - - 99  - -
    12  116  - - 100  - - 75  - - 130  - - 113  - -
    16  123  148  - 107  132  - 81  106  - 136  161  - 119  144  -
    20  140  165  190  120  145  170  87  112  137  151  176  201  131  156  181
    25  151  176  201  129  154  179  90  115  140  162  187  212  139.5  164.5  189.5
    32  - - - - - - - - - - - 150  175  200
    40  - - - - - - - - - - - 183  208  233

    Symbol A5  A6 B C C1 C2 D E F G G1   H I J
    Cylinder diameter/Stroke 0~50 51~100 101~150 0~50 51~100 101~150
    8  - - - - - - 28  12  9.5  5  9.5  5  6  11.5  7    12  12  2.2
    10  - - - - 28  12  9.5  5  9.5  5  6  11.5  7    12  12  2.2
    12  - - - - - 38  17  10.5  6  10.5  6  9  12.5  8    16  17  5
    16  136  161  - 119  144  - 38  17  10.5  6  10.5  6  9  12.5  8    16  17  5
    20  151  176  201  131  156  181  44  20  14.5  7.5  14.5  7.5  12  14.5  7.5    20  20  6
    25  162  187  212  140  165  190  50  22  16  8  16  8  12  16  8    22  22  6
    32  165  190  215  151  176  201  58  14  16.5  9  - - - 16.5  9    20  30  6
    40  199  224  249  183  208  233  69  16  22  12  - - - 22  12    24  35  7

    Cylinder diameter/Symbol K L M N O P P1 Q R S T T1 X V W Y
    8  M4×0.7 M12×1.25 6  16  10  17  4  8  12  15  7  17  M5×0.8 4  -
    10  M4×0.7 M12×1.25 6  16  10  17  4  8  12  15  7  17  M5×0.8 4  - -
    12  M6×1.0 M16×1.5 6  22  14  20  6  12  16  18  10  22  M5×0.8 6  - 5
    16  M6×1.0 M16×1.5 6  22  13  20  6  12  16  20  10  22  M5×0.8 6  13.5  5
    20  M8×1.25 M22×1.5 7  24  11  29  8  16  22  25  12  29  PT1/8 8  16.5  6
    25  M10×1.25 M22×1.5 7  28  11  33.5  8  16  22  30  17  29  PT1/8 10  18.5  8
    32  M10×1.25 M30×1.5 7  38  - 37.5  - - 30  34.5  17  36  PT1/8 12  10.5  10
    40  M10×1.25 M38×1.5 8  45  - 46.5  - - 38  42.5  17  46  PT1/4 16  12.5  14

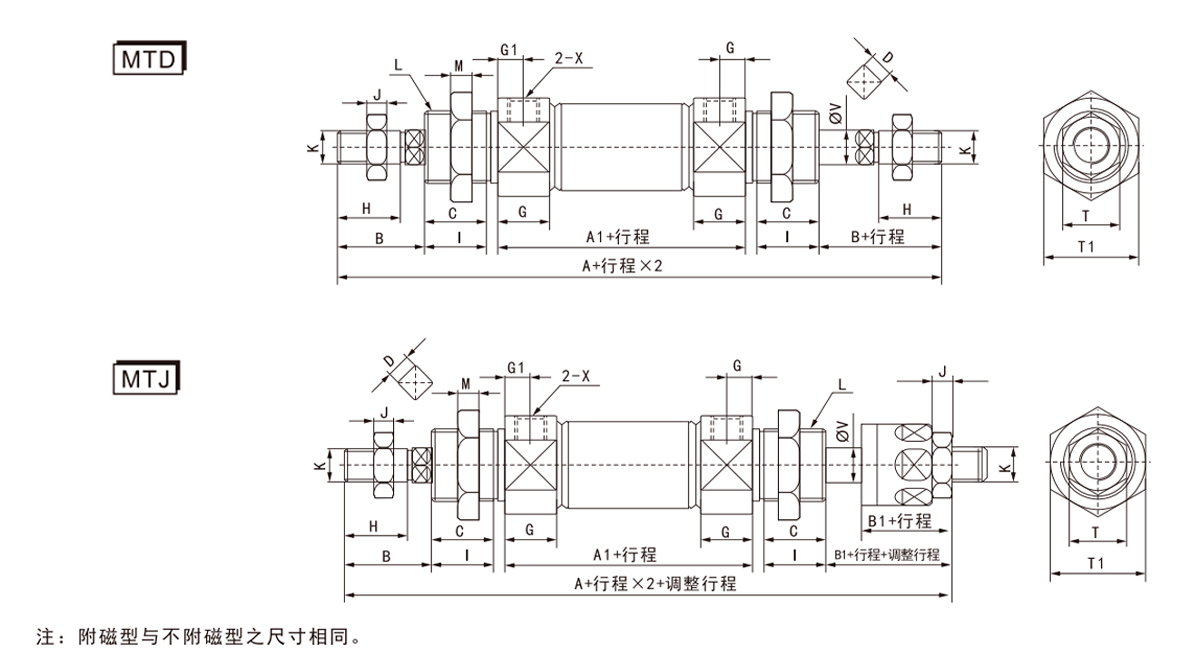

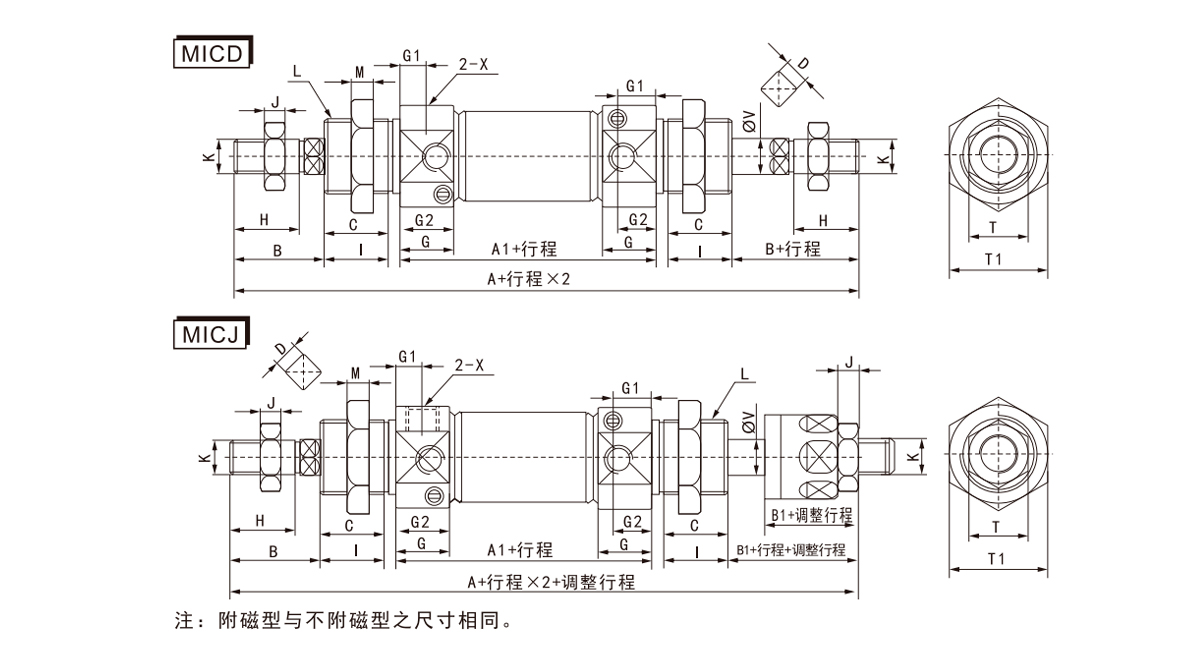

    Cylinder diameter/Symbol   A A1 A2 B B1 C D G G1 H 1  J K L M T T1 V X
    8  104  48  102.7  16  14.7  9.5  - 11.5  7  10.5  12  2.2  M4×0.7 M12×1.25 6  7  17  4  M5×0.8
    10  104  48  102.7  16  14.7  9.5  - 11.5  7  10.5  12  2.2  M4×0.7 M12×1.25 6  7  17  4  M5×0.8
    12  128  52  128  21  21  14.5  5(two-sided) 12.5  8  14  17  5  M6×1.0 M16×1.5 6  10  22  6  M5×0.8
    16  134  58  134  21  21  13.5  5(two-sided) 12.5  8  14.5  17  5  M6×1.0 M16×1.5 6  10  22  6  M5×0.8
    20  150  62  151  24  25  16.5  6(two-sided) 14.5  7.5  18  20  6  M8×1.25 M22×1.5 7  12  29  8  PT1/8
    25  165  65  164  28  27  18.5  8(four-sided) 16  8  20.5  22  6  M10×1.25 M22×1.5 7  17  29  10  PT1/8
    32  184  68  183  28  27  26.5  10(four-sided) 16.5  9  17.5  30  6  M10×1.25 M30×1.5 7  17  36  12  PT1/8
    40  227  89  221  34  28  31.5  14(four-sided) 22  12  21  35  7  M10×1.25 M38×1.5 8  17  46  16  PT1/4

    Symbol/Cylinder diameter 16  20  25  32  40
    A 132.4  150  165  184  227
    A1 56.4  62  65  68  89
    A2 132.4  151  164  183  221
    B 21  24  28  28  34
    B1 21  25  27  27  28
    C 13.5  16.5  18.5  26.5  31.5
    D 5(two-sided) 6(two-sided) 8(four-sided) 10(four-sided) 14(four-sided)
    G 12.5  14.5  16  16.5  22
    G1 7.5  7.5  8  9  12
    G2 9.5  10.5  12  11.8  12
    H 14.5  18  20.5  17.5  21
    I 17  20  22  30  35
    J 5  6  6  9  7
    K M6×1 M8×1.25 M10×1.25 M10×1.25 M12×1.25
    L M16×1.5 M22×1.5 M22×1.5 M30×1.5 M38×1.5
    M 6  7  7  7  8
    T 10  12  17  17  17
    T1 22  29  29  36  46
    V 6  8  10  12  16
    X M5×0.8 PT1/8 PT1/8 PT1/8 PT1/8

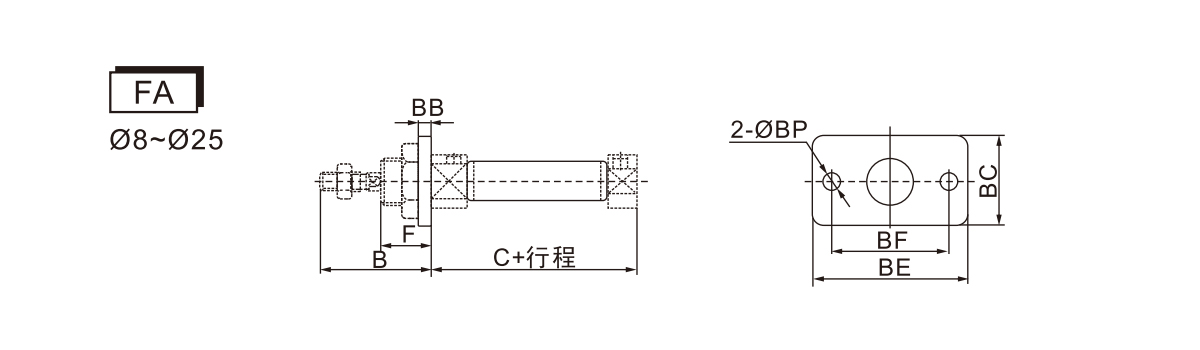

    Symbol/Cylinder diameter 8  10  12  16  20  25
    B 28  28  38  38  44  50
    C 46  46  50  56  62  65
    BB 3  3  4  4  5  5
    BC 22  22  30  30  40  40
    BE 40  40  52  52  66  66
    BF 30  30  40  40  50  50
    BP 4.5  4.5  5.5  5.5  6.6  6.6
    F 12  12  17  17  20  22

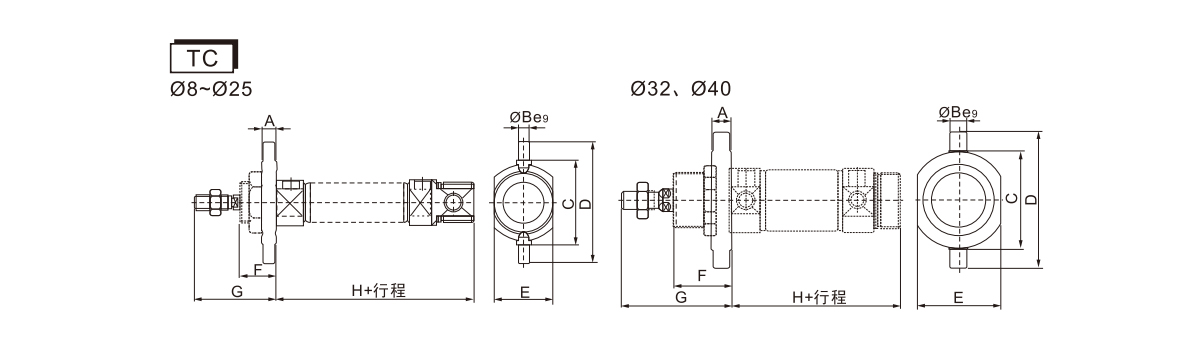

    Symbol/Cylinder diameter 8  10  12  16  20  25  32  40
    A 6  6  8  8  8  8  11  12
    B 4  4  6  6  6  6  9  10
    C 26  26  38  38  46  46  54  64
    D 38  38  58  58  66  66  74  84
    E 20  20  25  25  32  32  45  55
    F 12  12  17  17  20  22  30  35
    G 28  28  38  38  44  50  58  69
    H 58  58  67  73  82  87  82  101

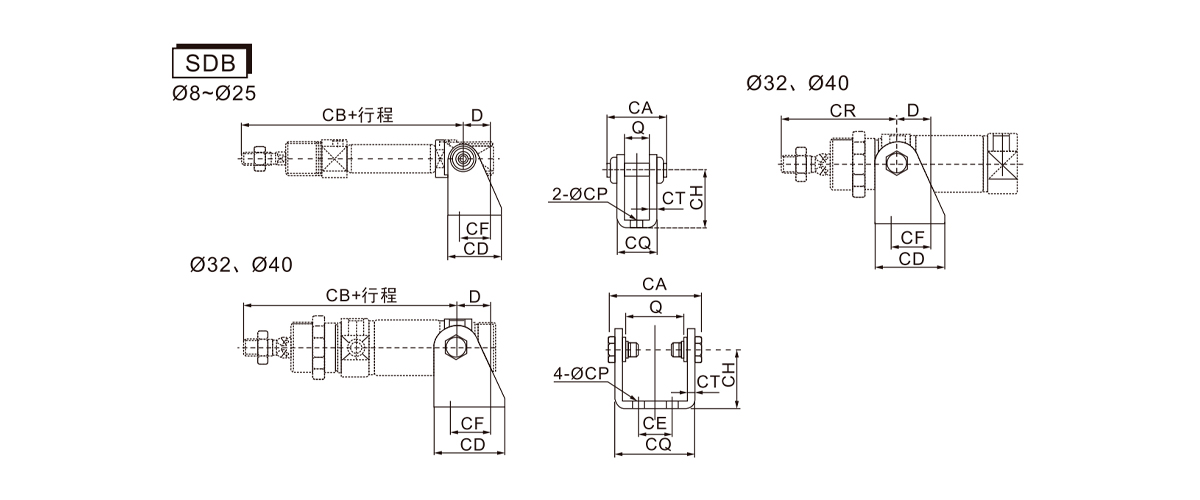

    Symbol/Cylinder diameter 8  10  12  16  20  25  32  40
    D 11  11  13  13  16  16  20  27
    Q 8.1  8.1  12.1  12.1  16.1  16.1  34.6  42.6
    CA 18.4  18.4  28  28  38  38  55.6  69.6
    CB 76  76  91  98  115  126  117  146
    CD 20  20  25  25  32  32  41  52
    CE - - - - - - 20  28
    CF 12.5  12.5  15  15  20  20  24  30
    CH 24  24  27  27  30  30  35  40
    CP 4.5  4.5  5.5  5.5  6.6  6.6  7  9
    CQ 13.1  13.1  18.1  18.1  24.1  24.1  46.6  58.6
    CT 2.5  2.5  3  3  4  4  4  5
    CR - - - - - - 67  81

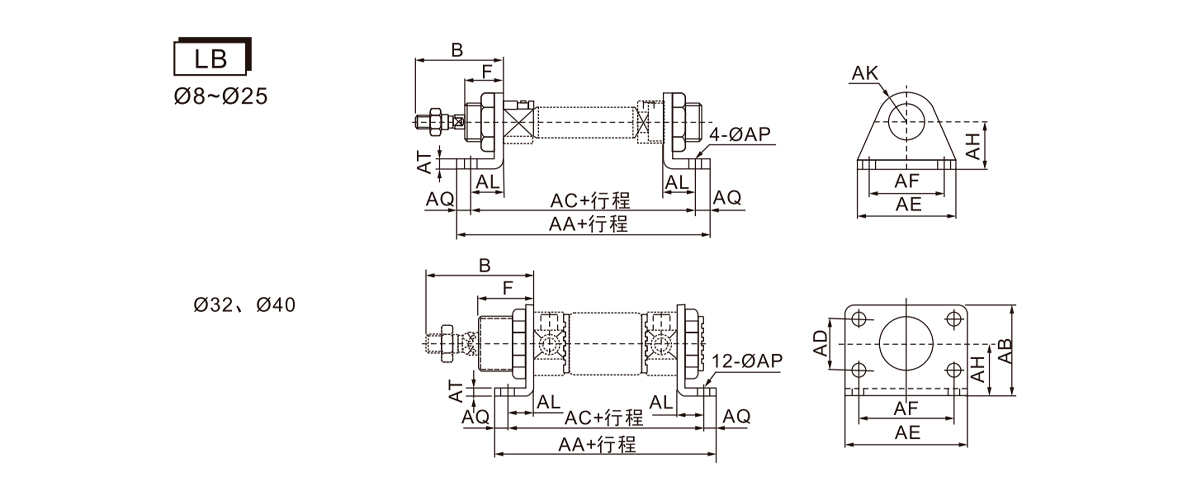

    Symbol/Cylinder diameter 8  10  12  16  20  25  32  40
    B 28  28  38  38  44  50  58  69
    F 12  12  17  17  20  22  30  35
    AA 78  78  90  96  112  115  110  149
    AB - - - - - - 49  58
    AC 68  68  78  84  96  99  96  129
    AD - - - - - - 28  30
    AE 35  35  42  42  54  54  66  80
    AF 25  25  32  32  40  40  52  60
    AH 16  16  20  20  25  25  28  33
    AK 10  10  13  13  20  20  - -
    AL 11  11  14  14  17  17  14  20
    AP 4.5  4.5  5.5  5.5  6.6  6.6  7  9
    AQ 5  5  6  6  8  8  7  10
    AT 3  3  4  4  5  5  4  5
