KQ2 Series One touch fitting

Home / Products / Pneumatic Accessory / One Touch Fitting / KQ2 Series One touch fitting

KQ2 Series One touch fitting KQ2 Series One touch fitting
  • KQ2 Series One touch fitting
  • KQ2 Series One touch fitting
One Touch Fitting

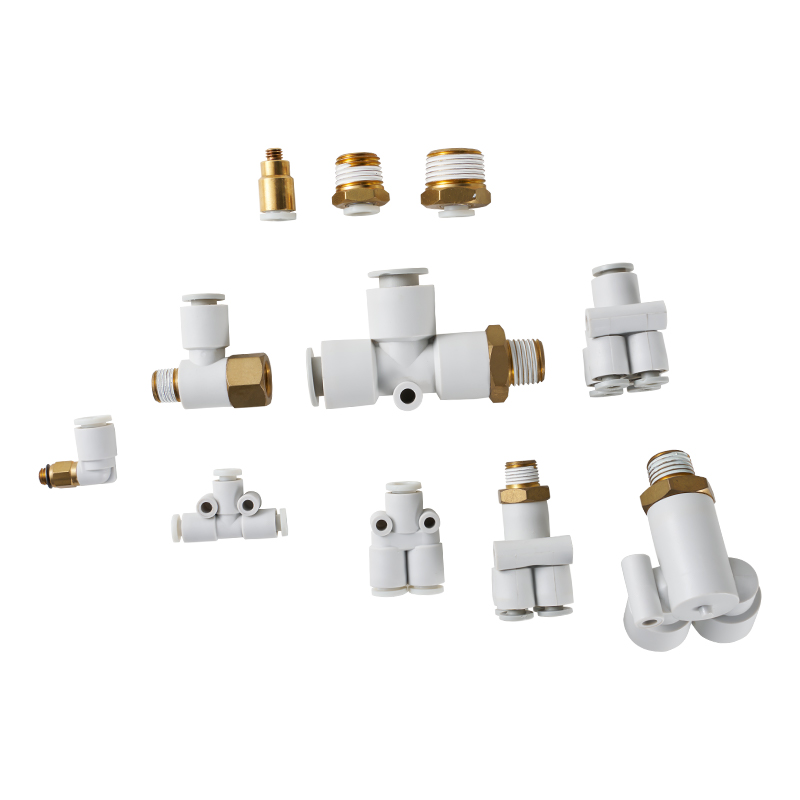

KQ2 Series One touch fitting

KQ2 series one touch fitting is a core component designed to simplify fluid pipeline connection operations. Its core design concept focuses on achieving fast and easy installation and removal processes while ensuring the stability and sealing integrity of the connection, and is suitable for a variety of fluid transmission scenarios.

Core convenience: The notable feature of this series is its single-step operation mechanism, which usually only requires one press to complete the reliable insertion of the pipe fitting and form an effective seal, greatly simplifying the installation process.

Connection reliability: The design has a built-in precise locking structure, which automatically locks after the pipe fitting is correctly inserted, effectively preventing accidental detachment under vibration, pressure fluctuations or accidental pulling, and ensuring the long-term stability of the connection point.

Sealing guarantee: The integrated and optimized sealing components can provide continuous and effective sealing performance within the specified application conditions and fluid compatibility range, reducing the risk of leakage.

Wide adaptability: Compatibility is taken into account in the design and material selection, and it can adapt to a variety of common pipe specifications and types to meet the basic needs of different fluid system construction.

Maintenance convenience: A convenient release mechanism is designed to allow quick and non-destructive removal of pipes when necessary, facilitating system inspection, maintenance or reorganization and improving subsequent maintenance efficiency.

E-mail: manager@cktworld.com
Download
PREV：KC Series Self-Sealing One touch fitting
NEXT：No next article

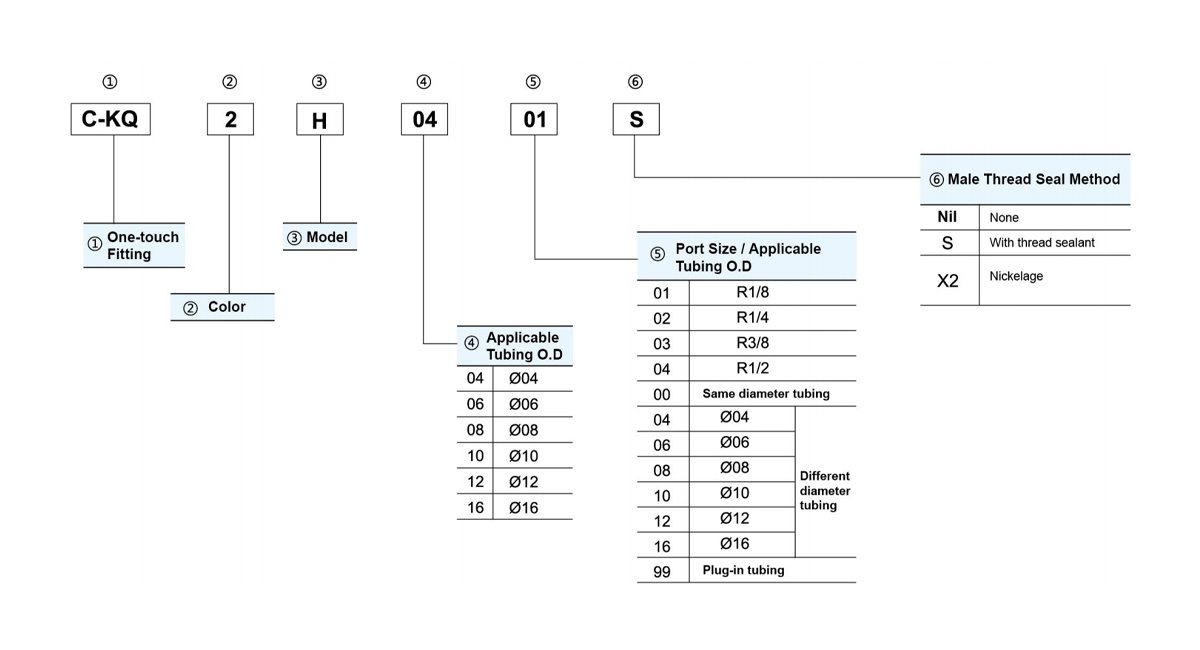

  • Fluid Air /Water
    Material Brass
    Max Operating Pressure 1.0MPa
    Vacuum Pressure -100kPa
    Proof Pressure 3.0MPa
    Operating Temperature Range Air:-5~60℃,Water:0~40℃
    Applicable Tubing Material Nylon,Urethane
    Applicable Fitting Size Ø4,Ø6,Ø8,Ø10,Ø12,Ø16

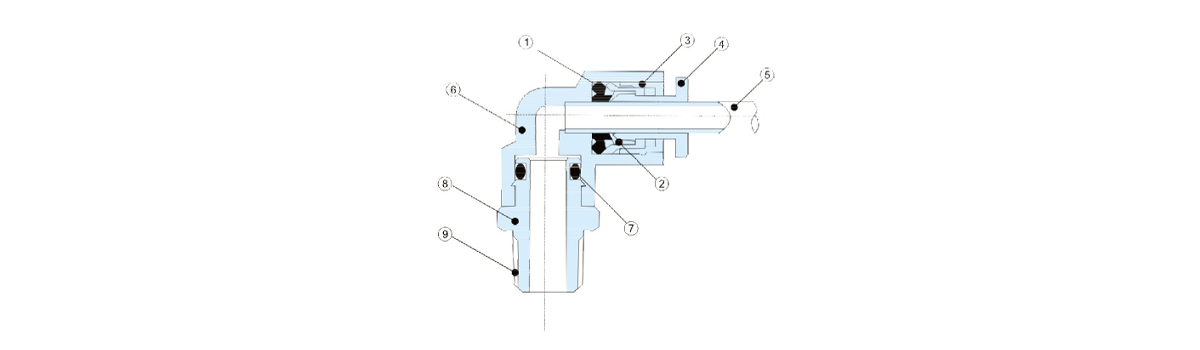

  • ① Seal  NBR
    ② Chuck  Stainless Steel
    ③ Guide  Stainless Steel Or Brass
    ④ Release Button  POM
    ⑤ Tubing  Nylon Or Urethane
    ⑥ Body  PBT
    ⑦ O ring  NBR
    ⑧ Material Body  Brass
    ⑨ Thread  M/R/Rc

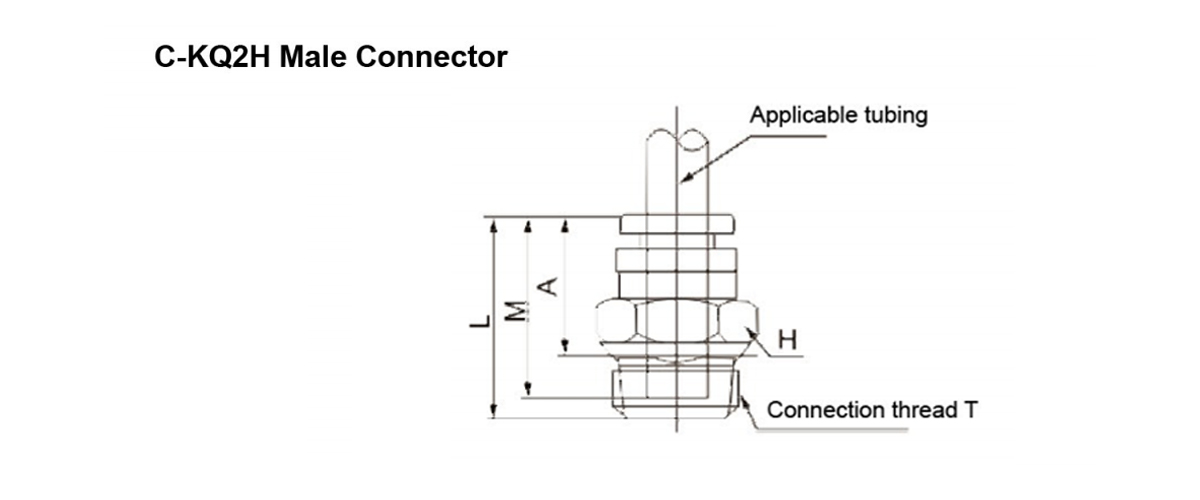

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD L A M
    Effective Area
    (mm²)
    Weight
    (g)
    Nylon Urethane

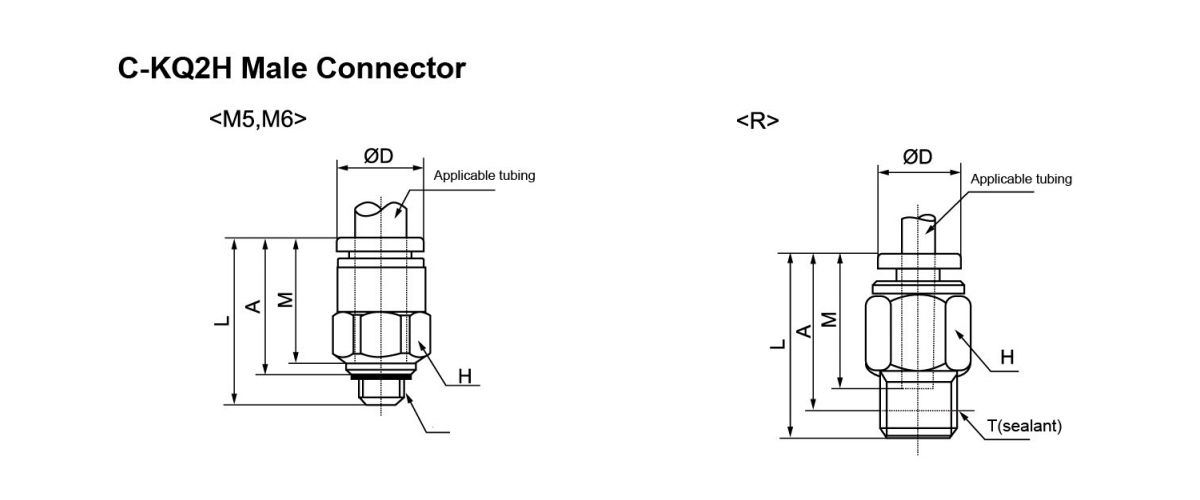

    Ø4 C-KQ2H04-01S 1/8 10  - 22  18  16  5.6  4  9
    C-KQ2H04-02S 1/4 14  - 19.5  13.5  16
    Ø6 C-KQ2H06-01S 1/8 12  - 22.5  18.5  17  13.1  10.4  16
    C-KQ2H06-02S 1/4 14  - 23  17  14
    C-KQ2H06-03S 3/8 17  - 22  15.5  27
    Ø8 C-KQ2H08-01S 1/8 14  - 28  24  18.5  26.1  18.0  21
    C-KQ2H08-02S 1/4 26.5  20.5  19
    C-KQ2H08-03S 3/8 17  - 22  15.5  26
    Ø10 C-KQ2H10-01S 1/8 17  - 30  26  21  26.1  26.1  19
    C-KQ2H10-02S 1/4 33.5  27.5  41.5  29.5  30
    C-KQ2H10-03S 3/8 29  22.5  30
    C-KQ2H10-04S 1/2 22  - 27  19  53
    Ø12 C-KQ2H12-02S 1/4 19  - 34.5  28.5  22  58.3  46.1  42
    C-KQ2H12-03S 3/8 30  23.5  34
    C-KQ2H12-04S 1/2 22  - 22  51
    Ø16 C-KQ2H16-03S 3/8 24  25.7  39.5  33  25  81  (81) 61
    C-KQ2H16-04S 1/2 35.5  27.5  113  (96) 47

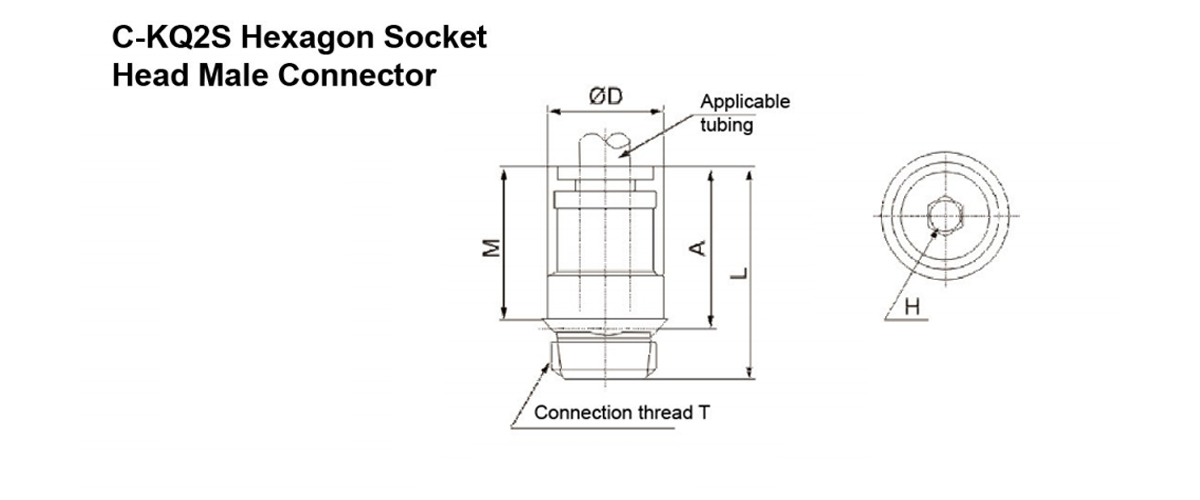

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD L A M
    Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane

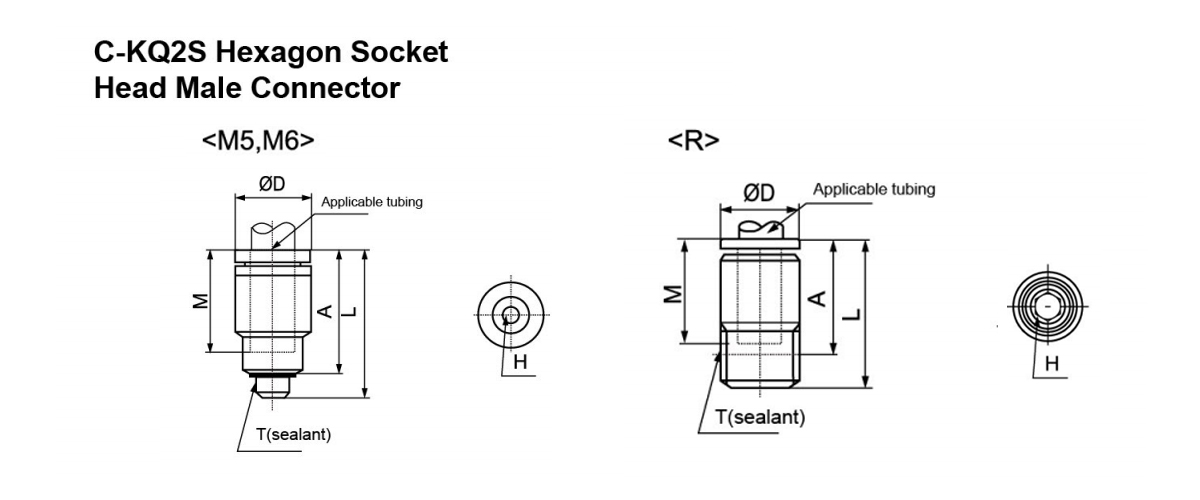

    Ø4 C-KQ2S04-01S 1/8 3  9.8  23  19  16  4.1  3.6  8
    Ø6 C-KQ2S06-01S 1/8 4  11.8  24  20  17  10.0  9.9  9
    C-KQ2S06-02S 1/4 13.8  24  18  10.7  10.0  15
    Ø8 C-KQ2S08-01S 1/8 5  14  28  24  18.5  17.2  16.2  12
    C-KQ2S08-02S 1/4 6  25.5  19.5  23.3  11
    C-KQ2S08-03S 3/8 17  27.5  21  24
    Ø10 C-KQ2S10-01S 1/8 5  17  30   26  21  17.2  16.2  18
    C-KQ2S10-02S 1/4 8  27.5  21.5  39.0  26.6  12
    C-KQ2S10-03S 3/8 21  19
    C-KQ2S10-04S 1/2 22  28  20  35
    Ø12 C-KQ2S12-02S 1/4 8  19  33.5  27.5  22  46.0  44.5  23
    C-KQ2S13-03S 3/8 10  29  22.5  60.0  18
    C-KQ2S12-04S 1/2 22  28  20  30
    Ø16 C-KQ2S16-03S 3/8 10  25.7  39  32.5  25  81  (81) 42
    C-KQ2S16-04S 1/2 12  35  27  113  (96) 34

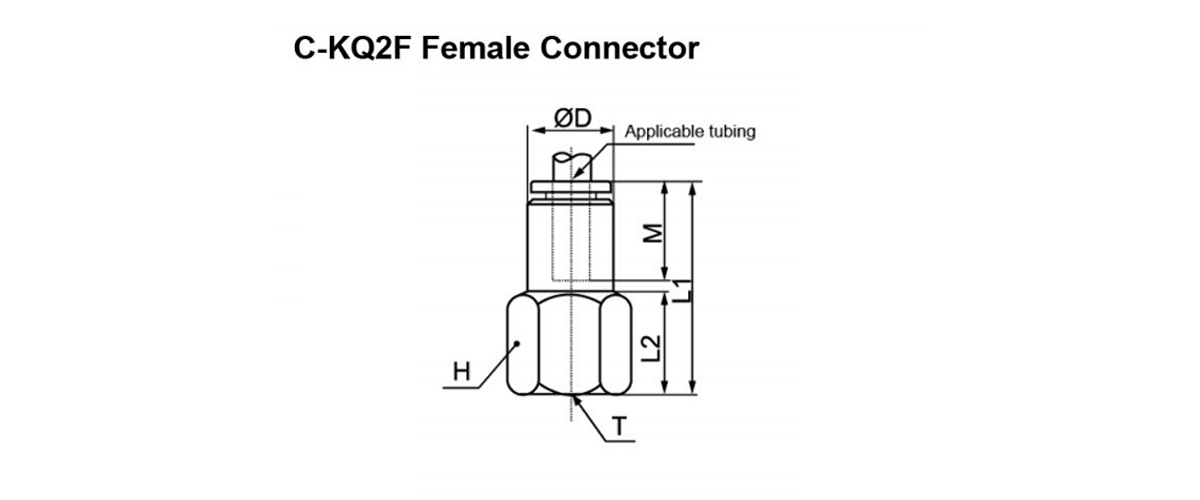

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD L1 L2 M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2F04-01 1/8 14  10  27  11  16  5.6  4  15
    C-KQ2F04-02 1/4 17  31  14  23
    Ø6 C-KQ2F06-01 1/8 14  12  27.5  11  17  13.1  10.4  15
    C-KQ2F06-02 1/4 17  31  13  22
    C-KQ2F06-03 3/8 19  33.5  15  25
    Ø8 C-KQ2F08-01 1/8 14  14  29  11  18.5  26.1  18.0  17
    C-KQ2F08-02 1/4 17  32.5  13  24
    C-KQ2F08-03 3/8 19  33.5  14  24
    Ø10 C-KQ2F10-02 1/4 17  17  34.5  14  21  41.5  29.5  27
    C-KQ2F10-03 3/8 19  36.5  15  30
    Ø12 C-KQ2F12-02 1/4 19  19  35  14  22  58.3  46.1  36
    C-KQ2F12-03 3/8 37  31
    C-KQ2F12-04 1/2 24  41  18  52
    Ø16 C-KQ2F16-03 3/8 24  25.7  38  15  25  81  (81) 59
    C-KQ2F16-04 1/2 43  19  113  (96) 58

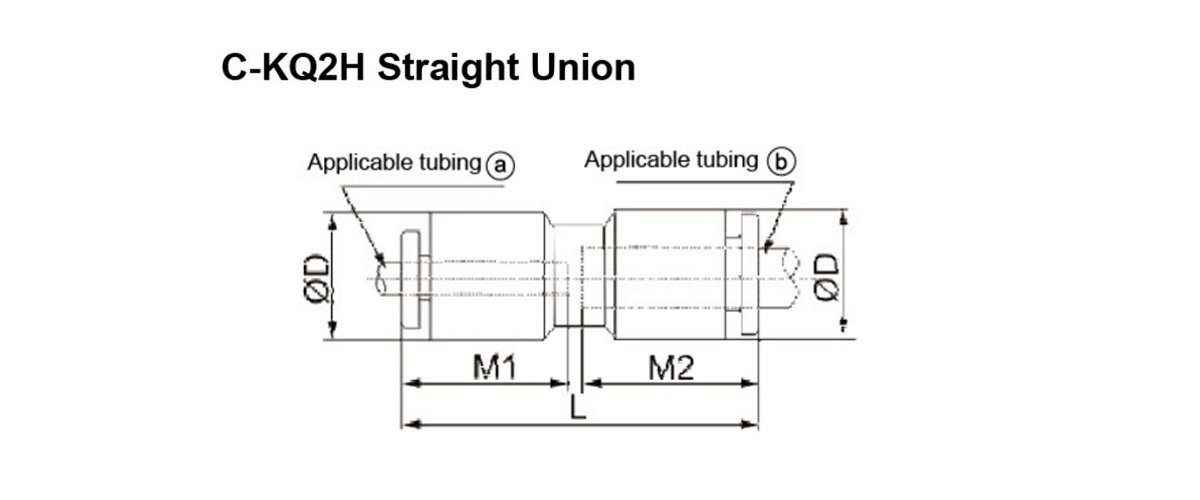

    Applicable Tubing O.D
    (mm)    		 Model ØD L M Effective Area
    (mm²)
    Weight
    (g )
    ⓐ ⓑ 1  2  Nylon Urethane
    Ø4   C-KQ2H04-00 10.4  32.5  16  5.6  4  3
    Ø6   C-KQ2H06-00 12.8  34.5  17  13.1  10.4  4
    Ø8   C-KQ2H08-00 15.2  38.5  18.5  26.1  18.0  6
    Ø10   C-KQ2H10-00 18.5  42.5  21  41.5  29.5  11
    Ø12   C-KQ2H12-00 20.9  44.5  22  58.3  46.1  14
    Ø16   C-KQ2H16-00 26.5  51  25  113  (96) 24
    Ø4 Ø6   C-KQ2H04-06 12.8  34.5  16  17  5.6  5.6  5
    Ø6 Ø8   C-KQ2H06-08 15.2  38.5  17  18.5  13.1  10.4  6
    Ø8 Ø10   C-KQ2H08-10 18.5  42  18.5  21  26.1  18.0  11
    Ø10 Ø12   C-KQ2H10-12 20.9  44.5  21  22  41.5  29.5  14
    Ø12 Ø16   C-KQ2H12-16 26.5  56.5  22  25  58.3  46.1  47

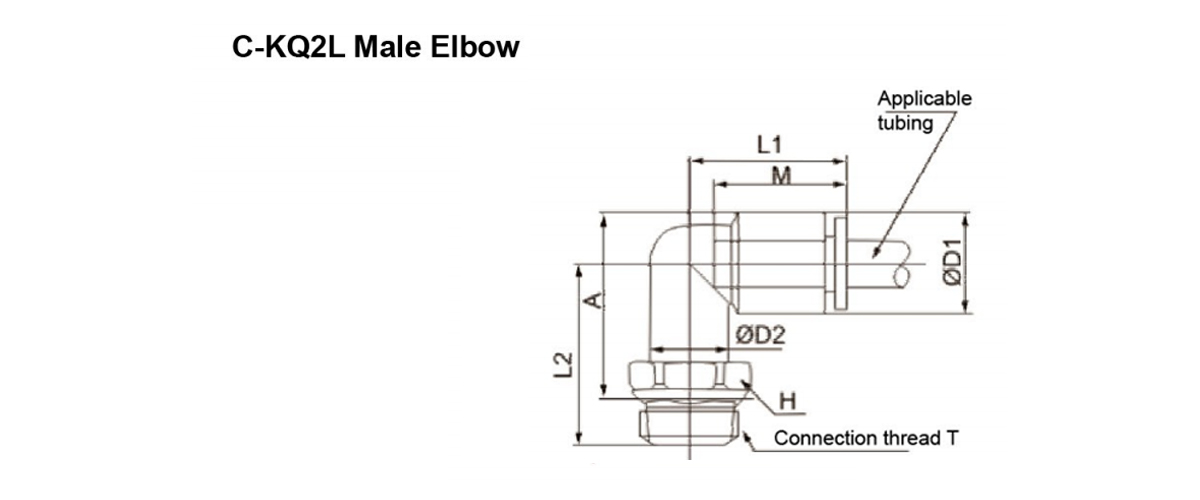

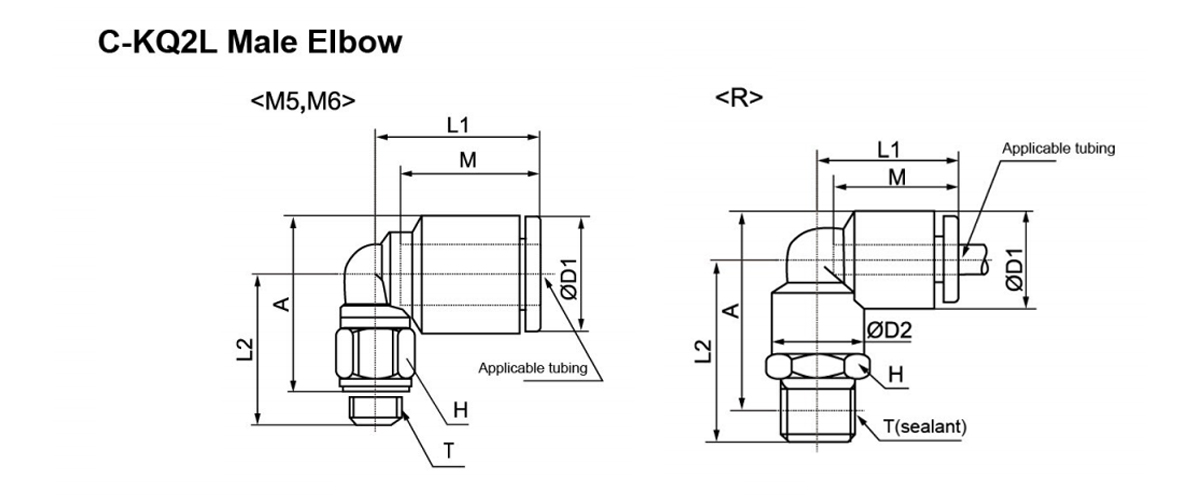

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2  A M
    Effective Area
    (mm²)
    Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2L04-01S 1/8 10  10.4  10  18  22  23  16  4.2  4.2  10
    C-KQ2L04-02S 1/4 14  26  25  19
    Ø6 C-KQ2L06-01S 1/8 10  12.8  10  20  23  25.5  17  11.4  9.0  12
    C-KQ2L06-02S 1/4 14  27  27.5  22
    C-KQ2L06-03S 3/8 17  29  29  33
    Ø8 C-KQ2L08-01S 1/8 12  15.2  12  23  24.5  28  18.5  21.6  14.9  13
    C-KQ2L08-02S 1/4 14  28.5  30  21
    C-KQ2L08-03S 3/8 17  30.5  31.5  35
    Ø10 C-KQ2L10-01S 1/8 17  18.5  17  26.5  27  32  21  21.6  14.9  25
    C-KQ2L10-02S 1/4 30  33  35.2  25.0  26
    C-KQ2L10-03S 3/8 32  34.5  36
    C-KQ2L10-04S 1/2 22  36  37  63
    Ø12 C-KQ2L12-02S 1/4 17  20.9  17  28.5  31  35.5  22  50.2  39.7  28
    C-KQ2L12-03S 3/8 33  37  38
    C-KQ2L12-04S 1/2 22  37  39.5  65
    Ø16 C-KQ2L16-03S 3/8 22  26.5  20.9  34  38  44.5  25  71  (71) 101
    C-KQ2L16-04S 1/2 41  46  100  (84) 105

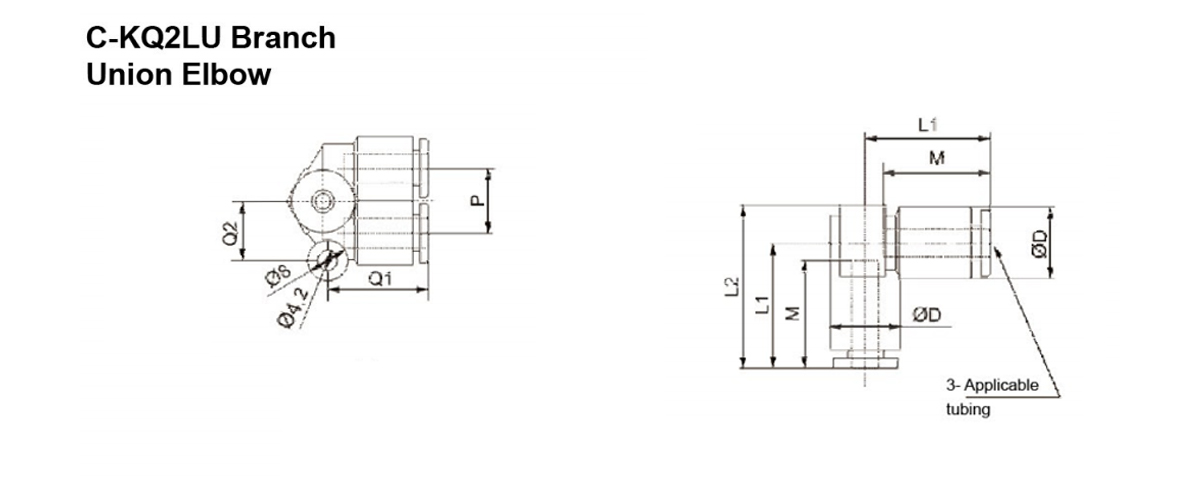

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD L1 L2 L3 A M P Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane

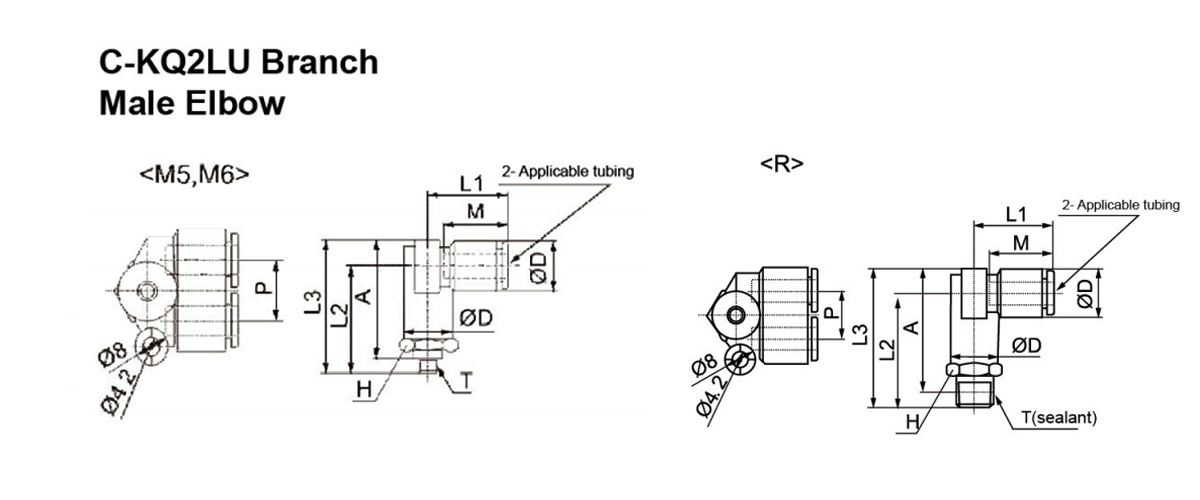

    Ø4 C-KQ2LU04-M5 M5×0.8 11  10.4  18.5  24  29.5  25.5  16  10.4  4.3  4.1  10
    C-KQ2LU04-M6 M6×1.0 24.5  30
    C-KQ2LU04-01S 1/8 26.5  32  27.5  6.0  4.1  12
    C-KQ2LU04-02S 1/4 14  30.5  36  30  21
    Ø6 C-KQ2LU06-M5 M5×0.8 13  12.8  21  26.5  33  29.5  17  12.8  4.3  4.3  13
    C-KQ2LU06-M6 M6×1.0 27  33.5
    C-KQ2LU06-01S 1/8 29.5  36  32  13.9  11.0  15
    C-KQ2LU06-02S 1/4 14  33  39.5  33.5  22
    C-KQ2LU06-03S 3/8 17  35  41.5  35  35
    Ø8 C-KQ2LU08-01S 1/8 17  15.2  24  34  41.5  38  18.5  15.2  26.3  18.2  27
    C-KQ2LU08-02S 1/4 37  44.5  38.5
    C-KQ2LU08-03S 3/8 38  45.5  39  35
    Ø10 C-KQ2LU10-02S 1/4 19  18.5  27  40  49.5  43.5  21  18.5  40.8  29.0  41
    C-KQ2LU10-03S 3/8 41  50.5  44  42
    C-KQ2LU10-04S 1/2 22  44.5  54  45.5  64
    Ø12 C-KQ2LU12-02S 1/4 22  20.9  29  42.5  53  47  22  20.9  57.2  45.2  57
    C-KQ2LU12-03S 3/8 43.5  54  47.5  58
    C-KQ2LU12-04S 1/2 46.5  57  49  65

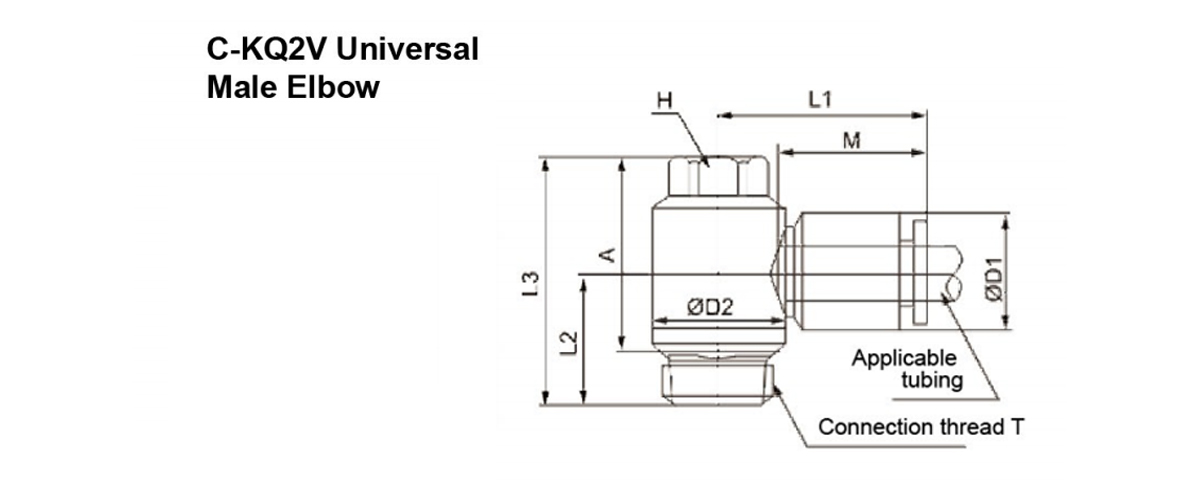

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3 A M Effective Area
    (mm²)
    Weight
    ( g)
    Nylon Urethane

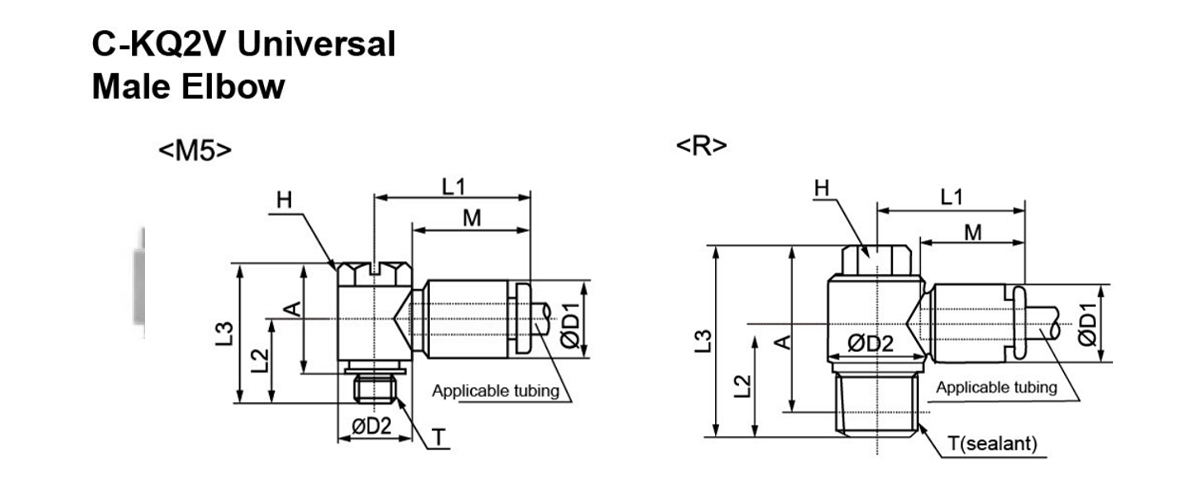

    Ø4 C-KQ2V04-M5 M5×0.8 8  10.4  9.8  20.5  11  18.5  15  16  2.9  2.9  6
    C-KQ2V04-01S 1/8 13.4  22  14.5  26.5  22.5  14
    Ø6 C-LQ2V06-M5 M5×0.8 8  12.8  9.8  23.5  12  18.5  15  17  3.8  3.8  7
    C-KQ2V06-01S 1/8 13.4  24  14.5  26.5  22.5  7.5  5.9  15
    C-KQ2V06-02S 1/4 10  15.4  23.5  18.5  31  25  26
    Ø8 C-KQ2V08-01S 1/8 12  15.2  17.6  28.5  15.5  28.5  24.5  18.5  16  11.2  24
    C-KQ2V08-02S 1/4 18.5  31.5  25.5  30
    C-KQ2V08-03S 3/8 14  20.6  27.5  20.5  36.5  30  20.5  14.3  47
    Ø10 C-KQ2V10-02S 1/4 14  18.5  20.6  31  195  35.5  29.5  21  27  20.3  40
    C-KQ2V10-03S 3/8 20.5  36.5  30  49
    Ø12 C-KQ2V12-03S 3/8 17  20.9  25.2  34  22  38.5  32  22  39  30.8  63
    C-KQ2V12-04S 1/2 25  41.5  33.5  80

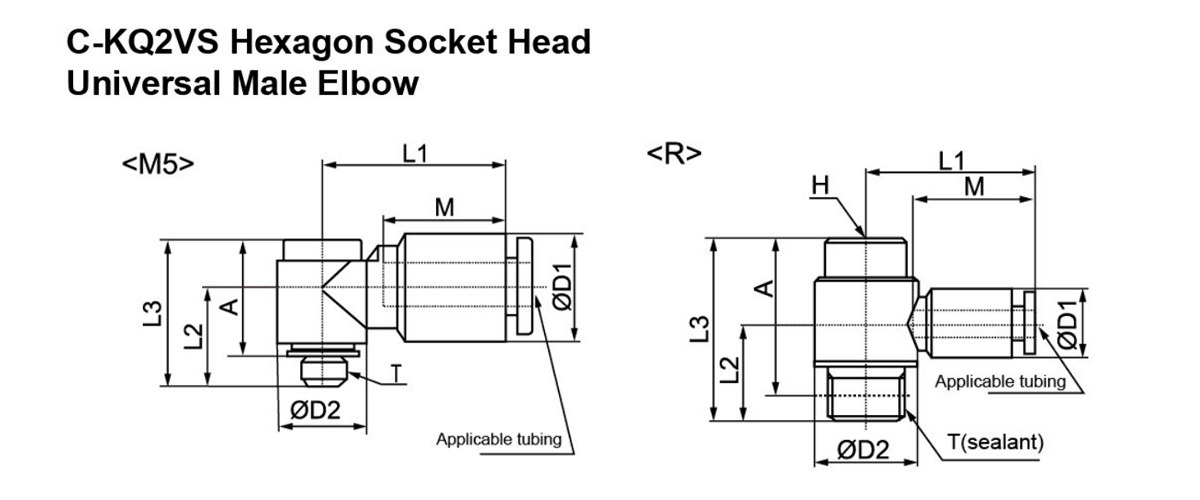

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T
    H
    Width
    across
    flats    		 ØD1 ØD2 L1 L2 L3 A M
    Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2VS04-M5 M5 4  10.4  9.8  20.5  10.5  18  15  16  2.9  2.9  6
    C-KQ2VS04-01S 1/8 6  13.4  22  14.5  26.5  22.5  14
    Ø6 C-KQ2VS06-M5 M5 4  12.8  9.8  23.5  12  18  15  17  3.8  3.8  7
    C-KQ2VS06-01S 1/8 6  13.4  24  14.5  26.5  22.5  7.5  5.9  15
    C-KQ2VS06-02S 1/4 15.3  23.5  18.5  27  21  22
    Ø8 C-KQ2VS08-01S 1/8 8  15.2  17.6  28.5  15.5  27  23  18.5  16  11.2  24
    C-KQ2VS08-02S 1/4 18.5  30  24  30
    C-KQ2VS08-03S 3/8 20.6  27.5  20.5  32.5  26  20.5  14.3  47
    Ø10 C-KQ2VS10-02S 1/4 8  18.5  20.6  31  19.5  31.5  25  21  27  20.3  32
    C-KQ2VS10-03S 3/8 20.5  32.5  26  39
    Ø12 C-KQ2VS12-03S 3/8 10  20.9  25.2  34  22  36  30  22  39  30.8  48
    C-KQ2VS12-04S 1/2 25  39  31  67

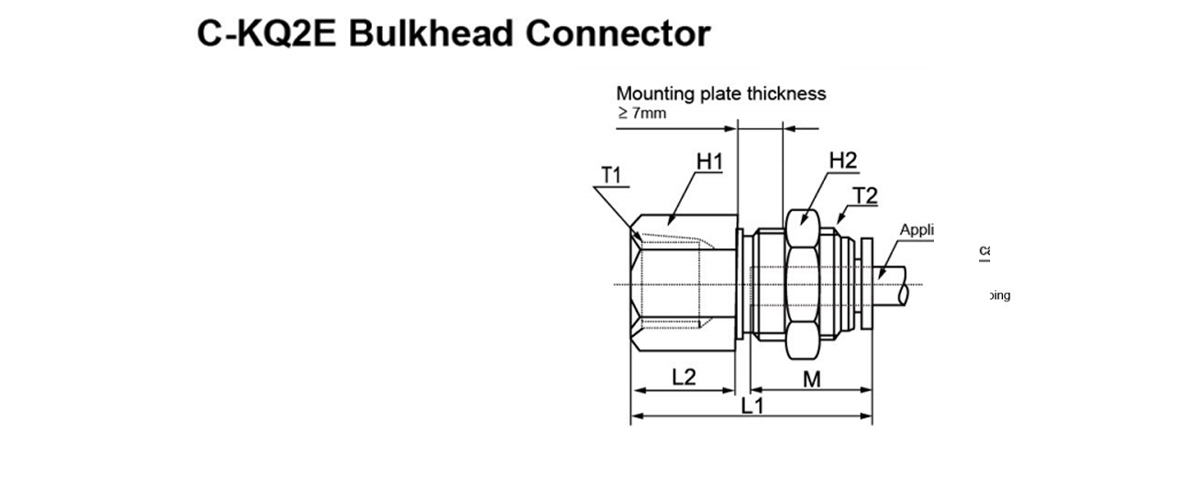

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T1 Mounting
    Thread
    T2    		 H1
    Width
    Across
    Flats    		 H2
    Width
    Across
    Flats    		 L1 L2 Mount-
    ing Hole    		 M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane

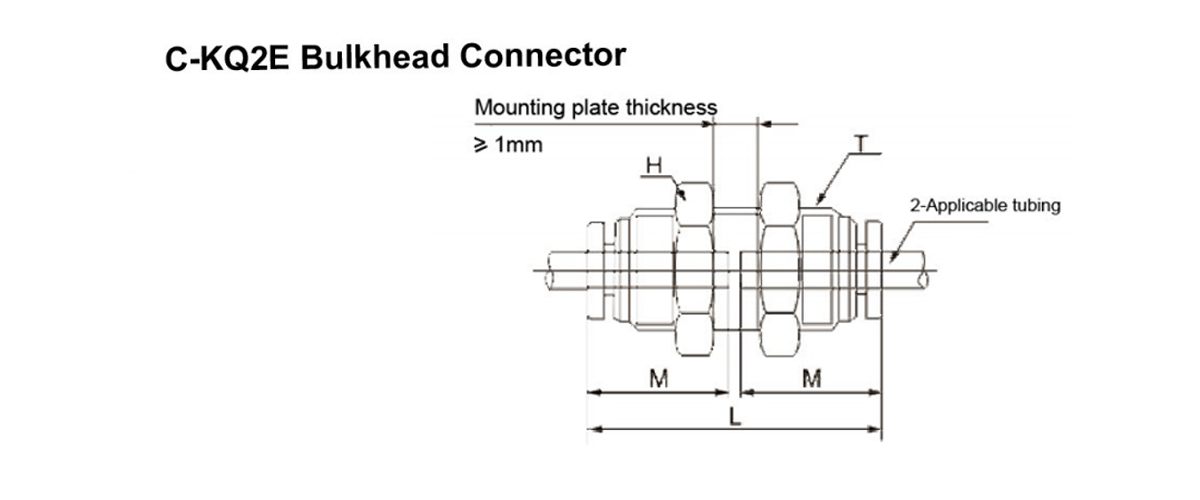

    Ø4 C-KQ2E04-01 1/8 M12×1 14  14  27.5  11  13  16  5.6  4  16
    C-KQ2E04-02 1/4 17  31  15  35
    Ø6 C-KQ2E06-01 1/8 M14×1 17  17  28  11  15  17  13.1  10.4  25
    C-KQ2E06-02 1/4 31.5  15  40
    C-KQ2E06-03 3/8 19  33.5  17  29
    Ø8 C-KQ2E08-01 1/8 M16×1 17  19  27.5  7.5  17  18.5  26.1  18.0  28
    C-KQ2E08-02 1/4 33  13  27
    C-KQ2E10-02 3/8 19  35  15  48
    Ø10 C-KQ2E10-02 1/4 M20×1 22  24  34.5  12.5  21  21  41.5  29.5  53
    C-KQ2E10-03 3/8 22  36.5  15  67
    Ø12 C-KQ2E12-03 3/8 M22×1 24  27  37  14  23  22  58.3  46.1  92
    C-KQ2E12-04 1/2 41  18  59
    Ø16 C-KQ2E16-03 3/8 M28×1.5 30  32  40  14  29  25  96  (96) 127
    C-KQ2E16-04 1/2 44  18  113  132

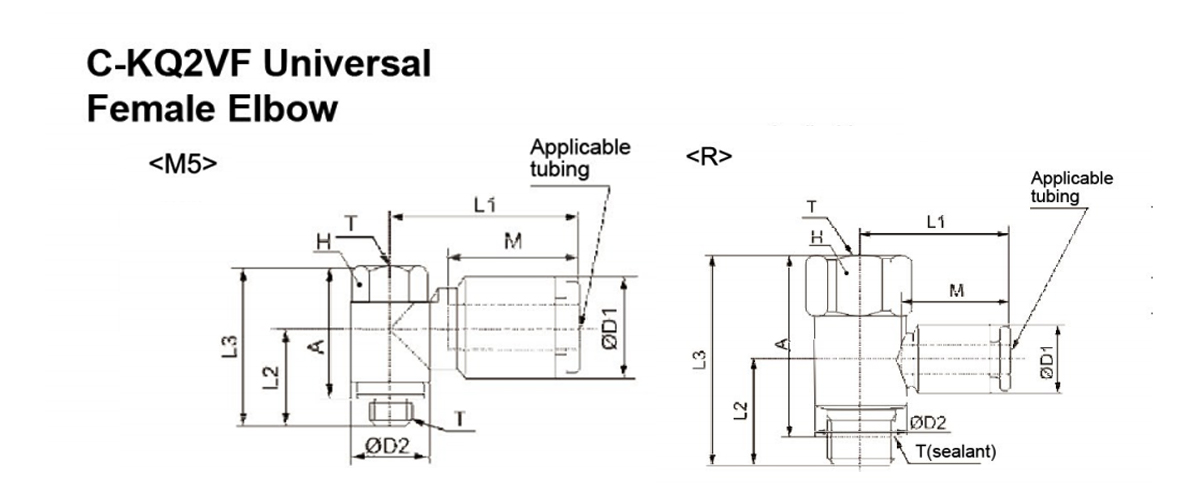

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3 A M Weight
    (g)
    Ø4 C-KQ2VF04-M5 M5×0.8 8  10.4  9.8  20.5  11  20  16  16  6
    C-KQ2VF04-01S 1/8 14  13.4  22  15.5  29.5  25.5  19
    Ø6 C-KQ2VF-06-M5 M5×0.8 8  12.8  9.8  23.5  12.5  20  16  17  7
    C-KQ2VF06-01S 1/8 14  13.4  24.5  15.5  29.5  25.5  19
    C-KQ2VF06-02S 1/4 17  17.6  25  20  38.5  32.5  36
    Ø8 C-KQ2VF08-01S 1/8 17  15.2  17.6  28.5  17  31  27  18.5  29
    C-KQ2VF08-02S 1/4 20  38.5  32.5  37
    C-KQ2VF08-03S 3/8 22  25.2  29.5  25.5  45.5  39  66
    Ø10 C-KQ2VF10-02S 1/4 19  18.5  20.6  31.5  22  41  35  21  48
    C-KQ2VF10-03S 3/8 22  25.2  24.5  45.5  39  68
    Ø12 C-KQ2VF12-03S 3/8 22  20.9  25.2  34  24.5  45.5  39  22  70

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 M
    Effective Area
        (mm²)    		 Weight
    (g)
    Nylon Urethane

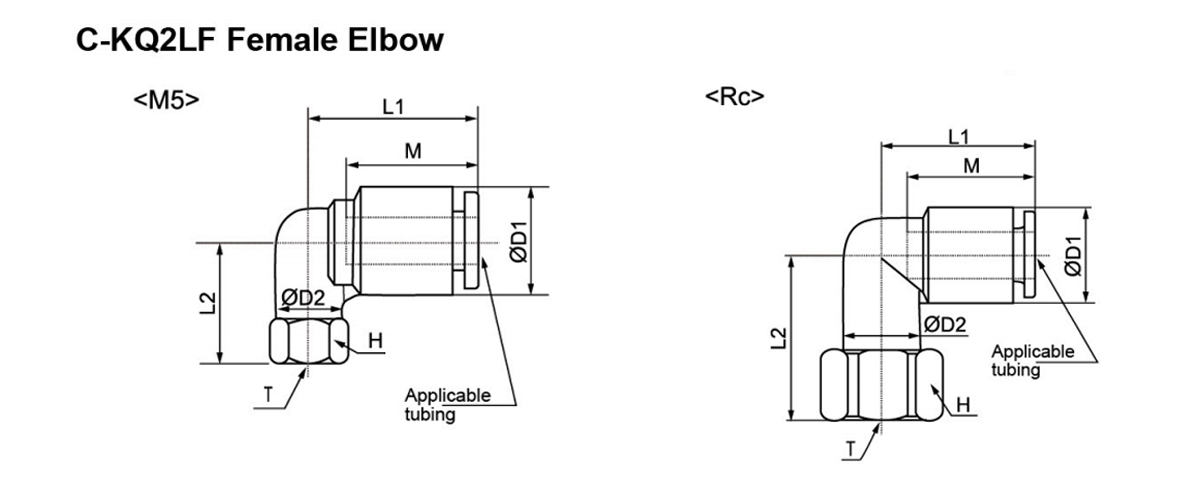

    Ø4 C-KQ2LF04-M5 M5×0.8 8  10.4  8  18.5  14.5  16    3.5  3.5  5
    C-KQ2LF04-M6 M6×1.0 15.5
    C-KQ2LF04-01 1/8 14  10  21    4.2  4.2  13
    C-KQ2LF04-02 1/4 17  24.5  20
    Ø6 C-KQ2LF06-M5 M5×0.8 8  12.8  8  20.5  15  17    3.5  3.5  5
    C-KQ2LF06-M6 M6×1.0 16  6
    C-KQ2LF06-01 1/8 14  10  22    11.4  9.0  13
    C-KQ2LF06-02 1/4 17  25.5  20
    C-KQ2LF06-03 3/8 19  26
    Ø8 C-KQ2LF08-01 1/8 14  15.2  12  23.5  23  18.5  21.6  14.9  16
    C-KQ2LF08-02 1/4 17  26.5  22
    C-KQ2LF08-03 3/8 19  27  23
    Ø10 C-KQ2LF10-02 1/4 17  18.5  17  26.5  28  21  21.6  14.9  27
    C-KQ2LF10-03 3/8 19  28.5  35.2  25.0
    C-KQ2LF10-04 1/2 24  32.5  46
    Ø12 C-KQ2LF12-02 1/4 17  20.9  17  28.5  29.5  22  50.2  39.7  29
    C-KQ2LF12-03 3/8 19  30
    C-KQ2LF12-04 1/2 24  34  48

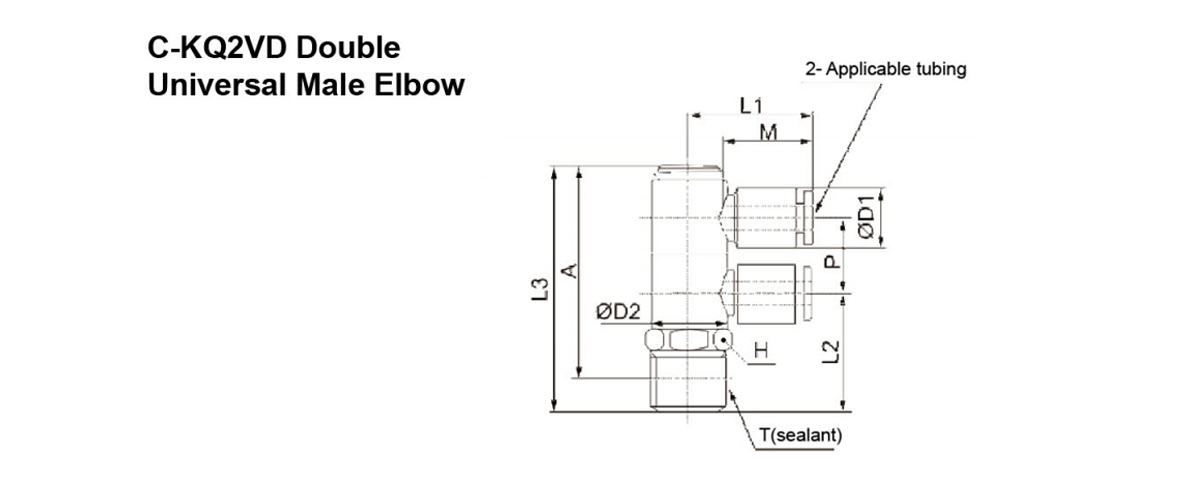

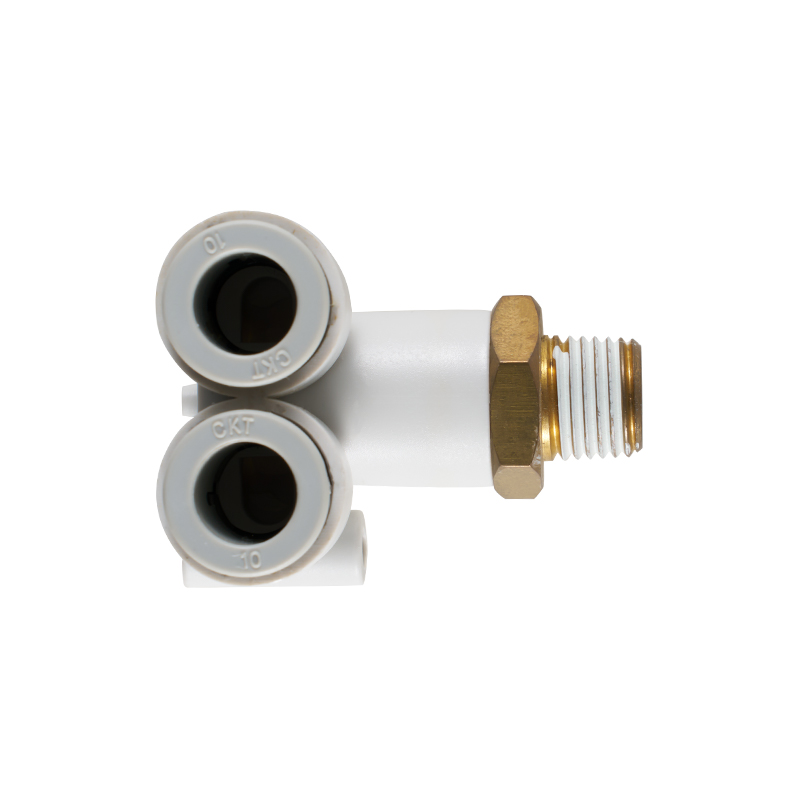

    Applicable Tubing O.D
    (mm)    		 Model
    Connection Thread T    		 H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3 A M P
    Weight
    (g)
    Ø4 C-KQ2VD04-01S 1/8 14  10.4  13.4  22  18.5  41  37  16  13.4  23
    C-KQ2VD04-02S 1/4 21.5  44  38  29
    C-KQ2VD04-03S 3/8 17  23.5  46  40  42
    Ø6 C-KQ2VD06-01S 1/8 14  12.8  13.4  24.5  18.5  41  37  17  13.4  24
    C-KQ2VD06-02S 1/4 21.5  44  38  30
    C-KQ2VD06-03S 3/8 17  23.5  46  40  42
    Ø8 C-KQ2VD08-01S 1/8 19  15.2  17.6  28.5  21  48  44  18.5  15.9  53
    C-KQ2VD08-02S 1/4 24  51  45  51
    C-KQ2VD08-03S 3/8 25  52  45.5  60
    C-KQ2VD08-04S 1/2 21  28.5  55.5  47.5  82
    Ø10 C-KQ2VD10-02S 1/4 21  18.5  20.6  31.5  26.5  58  52  21  19.2  71
    C-KQ2VD10-03S 3/8 27.5  59  53  74
    C-KQ2VD10-04S 1/2 30.5  62  54  91
    Ø12 C-KQ2VD12-02S 1/4 26  20.9  25.2  34  28.5  64.5  58.5  21  21.6  118
    C-KQ2VD12-03S 3/8 29.5  65.5  59  113
    C-KQ2VD12-04S 1/2 32.5  68.5  60  125

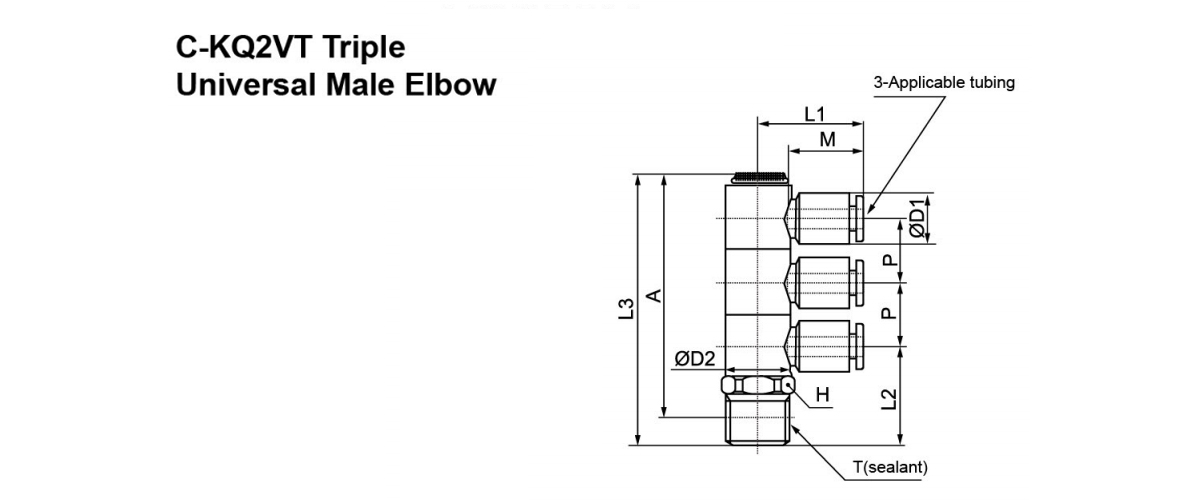

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread
      T    		 H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3 A M P Weight
    (g)
    Ø4 C-KQ2VT04-01S 1/8 14  10.4  13.4  22  18.5  54.5  50.5  16  13.4  29
    C-KQ2VT04-02S 1/4 21.5  57.5  51.5  34
    C-KQ2VT04-03S 3/8 17  23.5  59.5  53.5  48
    Ø6 C-KQ2VT06-01S 1/8 14  12.8  13.4  24.5  18.5  54.5  50.5  17  13.4  31
    C-KQ2VT06-02S 1/4 21.5  57.5  51.5  37
    C-KQ2VT06-03S 3/8 17  23.5  59.5  53.5  50
    Ø8 C-KQ2VT08-01S 1/8 19  15.2  17.6  28.5  21  64  60  18.5  15.9  71
    C-KQ2VT08-02S 1/4 24  67  61  66
    C-KQ2VT08-03S 3/8 25  68  61.5  75
    C-KQ2VT08-04S 1/2 21  28.5  71.5  63.5  96
    Ø10 C-KQ2VT10-02S 1/4 21  18.5  20.6  31.5  26.5  77.5  71.5  21  19.2  94
    C-KQ2VT10-03S 3/8 27.5  78.5  72
    C-KQ2VT10-04S 1/2 30.5  81.5  73.5  111
    Ø12 C-KQ2VT12-02S 1/4 26  20.9  25.2  34  28.5  86  80  21  21.6  153
    C-KQ2VT12-03S 3/8 29.5  87  80.5  143
    C-KQ2VT12-04S 1/2 32.5  90  82  154

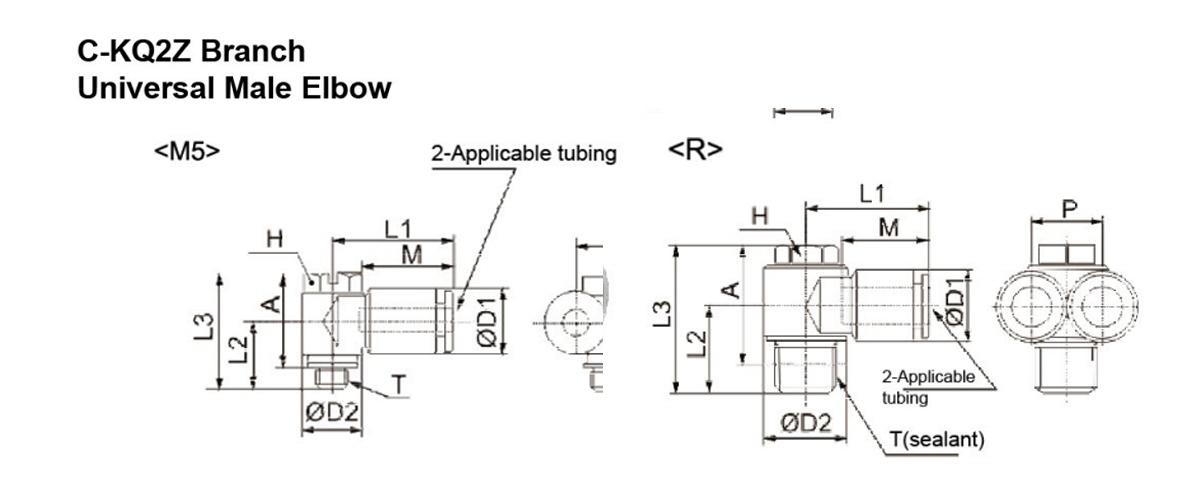

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3 A M  P Effective Area
     (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2Z04-M5 M5×0.8 8  10.4  9.8  19.5  11  18.5  15  16  10.4  3.4  3.4  8
    C-KQ2Z04-01S 1/8 13.4  21  14.5  26.5  22.5  4.7  4.7  16
    Ø6 C-ZQ2Z06-01S 1/8 8  12.8  13.4  22  14.5  26.5  22.5  17  12.8  10.8  8.6  17
    C-ZQ2Z06-02S 1/4 14  20.6  25.5  19.5  35.5  29.5  39
    C-ZQ2Z06-03S 3/8 20.5  36.5  30  47
    Ø8 C-KQ2Z08-01S 1/8 12  15.2  17.6  26  15.5  28.5  24.5  18.5  15.2  20.5  14.2  27
    C-KQ2Z08-02S 1/4 18.5  31.5  25.5  33
    C-KQ2Z08-03S 3/8 14  20.6  27  20.5  36.5  30  49
    Ø10 C-KQ2Z10-02S 1/4 14  18.5  20.6  29  19.5  35.5  29.5  21  18.5  31.8  22.6  46
    C-KQ2Z10-03S 3/8 20.5  36.5  30  54
    Ø12 C-KQ2Z12-02S 3/8 17  20.9  25.2  32.5  22  39  32.5  22  20.9  44.6  35.3  71
    C-KQ2Z12-04S 1/2 25  42  34  88

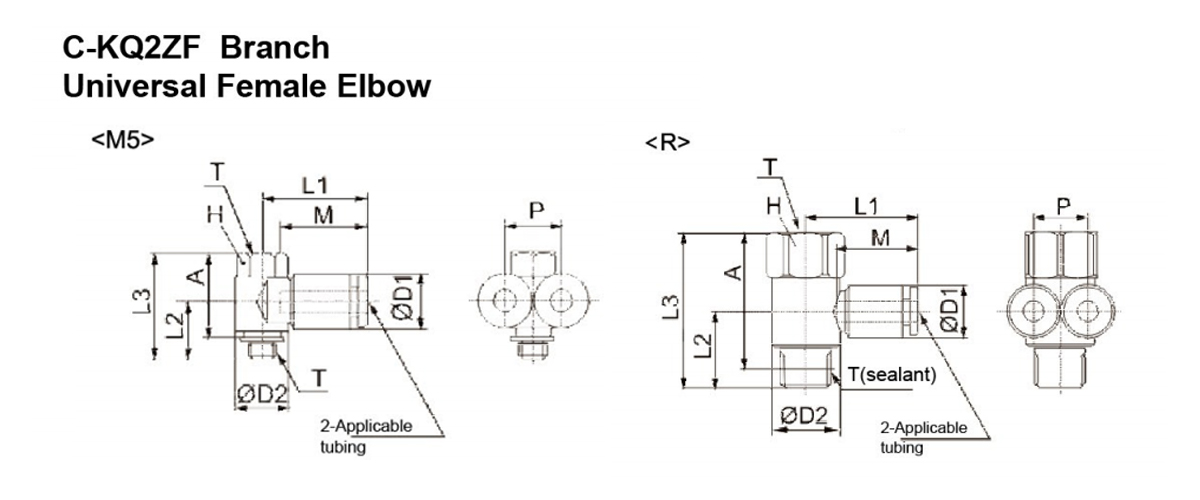

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3   A M P Weight
    (g)
    Ø4 C-KQ2ZF04-M5 M5×0.8 8  10.4  9.8  19.5  11  20  16.5  16  10.4  8
    C-KQ2ZF04-01S 1/8 14  13.4  21  15.5  29.5  25.5  21
    Ø6 C-KQ2ZF06-01S 1/8 14  12.8  13.4  22  15.5  29.5  25.5  17  12.8  21
    C-KQ2ZF06-02S 1/4 19  20.6  25.5  22  41  35  47
    Ø8 C-KQ2ZF08-01S 1/8 17  15.2  17.6  25.5  17  31  27  18.5  15.2  32
    C-KQ2ZF08-02S 1/4 19  20.6  27  22  41  35  49
    Ø10 C-KQ2ZF10-02S 1/4 19  18.5  20.6  29  22  41  35  21  18.5  54
    C-KQ2ZF10-03S 3/8 22  25.2  31.5  24.5  45.5  39  74
    Ø12 C-KQ2ZF12-03S 3/8 22  20.9  25.2  32.5  24.5  45.5  39  22  20.9  77

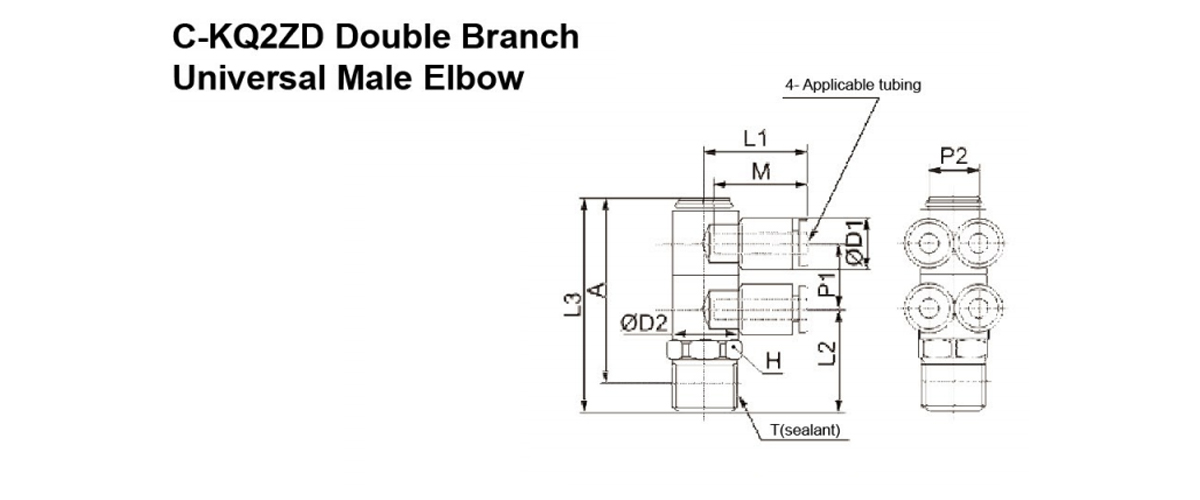

    Applicable Tubing O.D
      (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3 A M P1 P2 Weight
    (g)
    Ø4 C-KQ2ZD04-01S 1/8 14  10.4  13.4  21  18.5  41  37  16  13.4  10.4  34
    C-KQ2ZD04-02S 1/4 21.5  44  38  40
    C-KQ2ZD04-03S 3/8 17  23.5  46  40  53
    Ø6 C-KQ2ZD06-01S 1/8 14  12.8  13.4  22  18.5  41  37  17  13.4  12.8  38
    C-KQ2ZD06-02S 1/4 21.5  44  38  43
    C-KQ2ZD06-03S 3/8 17  23.5  46  40  57
    Ø8 C-KQ2ZD08-01S 1/8 19  15.2  17.6  26  21  48  44  18.5  15.9  15.2  76
    C-KQ2ZD08-02S 1/4 24  51  45  72
    C-KQ2ZD08-03S 3/8 25  52  45.5  81
    C-KQ2ZD08-04S 1/2 21  28.5  55.5  47.5  102
    Ø10 C-KQ2ZD10-02S 1/4 21  18.5  20.6  29  26.5  58  52  21  19.2  18.5  111
    C-KQ2ZD10-03S 3/8 27.5  59  53
    C-KQ2ZD10-04S 1/2 30.5  62  54  128
    Ø12 C-KQ2ZD12-02S 1/4 26  20.9  25.2  32  28.5  64.5  58.5  22  21.6  20.9  178
    C-KQ2ZD12-03S 3/8 29.5  65.5  59  167
    C-KQ2ZD¹2-04S 1/2 32.5  68.5  60  179

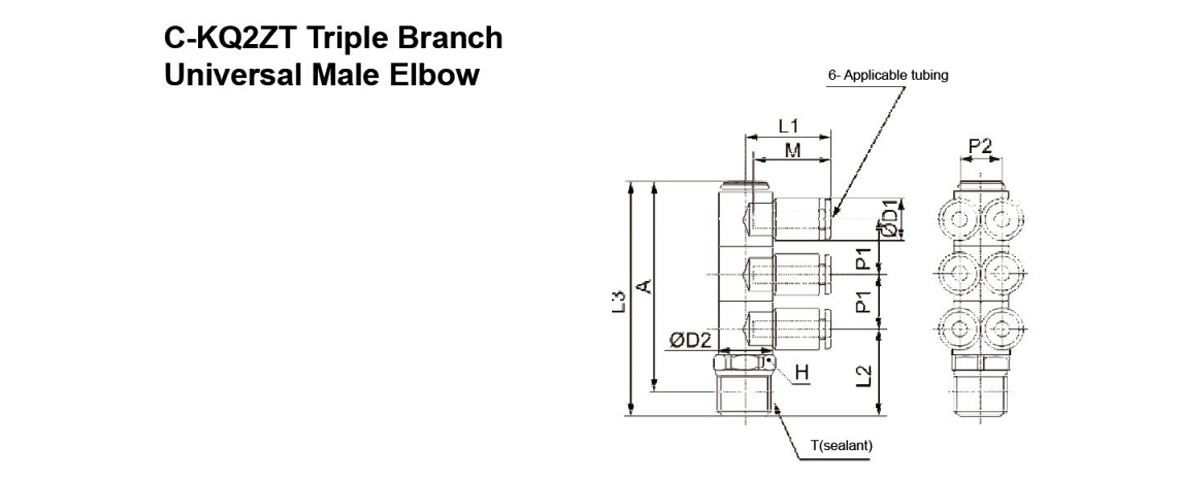

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3 A M P1 P2
    Weight
    (g)
    Ø4 C-KQ2ZT04-01S 1/8 14  10.4  13.4  21  18.5  54.5  50.5  16  13.4  10.4  25
    C-KQ2ZT04-02S 1/4 21.5  57.5  51.5  31
    C-KQ2ZT04-03S 3/8 17  23.5  59.5  53.5  44
    Ø6 C-KQ2ZT06-01S 1/8 14  12.8  13.4  22  18.5  54.5  50.5  17  13.4  12.8  27
    C-KQ2ZT06-02S 1/4 21.5  57.5  51.5  33
    C-KQ2ZT06-03S 3/8 17  23.5  59.5  53.5  46
    Ø8 C-KQ2ZT08-01S 1/8 19  15.2  17.6  26  21  64  60  18.5  15.9  15.2  56
    C-KQ2ZT08-02S 1/4 24  67  61  54
    C-KQ2ZT08-03S 3/8 25  68  61.5  62
    C-KQ2ZT08-04S 1/2 21  28.5  71.5  63.5  85
    Ø10 C-KQ2ZT10-02S 1/4 21  18.5  20.6  29  26.5  77.5  71.5  21  19.2  18.5  83
    C-KQ2ZT10-03S 3/8 27.5  78.5  72  85
    C-KQ2ZT10-04S 1/2 30.5  81.5  73.5  102
    Ø12 C-KQ2ZT12-02S 1/4 26  20.9  25.2  32  28.5  86  80  22  21.6  20.9  134
    C-KQ2ZT12-03S 3/8 29.5  87  80.5  130
    C-KQ2ZT12-04S 1/2 32.5  90  82  141

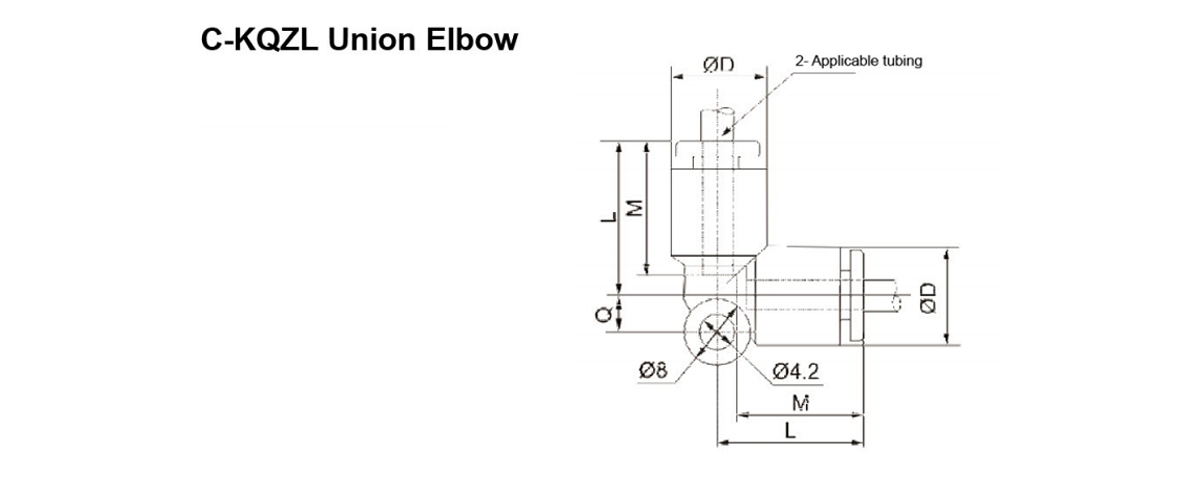

    Applicable Tubing O.D
    (mm)    		 Model ØD L Q M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2L04-00 10.4  18  4.5  16  4.2  4.2  6
    Ø6 C-KQ2L06-00 12.8  20  5.3  17  11.4  9.0  6
    Ø8 C-KQ2L08-00 15.2  23  6  18.5  21.6  14.9  10
    Ø10 C-KQ2L10-00 18.5  26.5  6.8  21  35.2  25.0  17
    Ø12 C-KQ2L12-00 20.9  28.5  7.5  22  50.2  39.7  21
    Ø16 C-KQ2L16-00 26.5  34  10  25  100  (84) 29

    Applicable Tubing O.D
    (mm)    		 Model ØD L1 L2 Q1 Q2 M p Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2LU04-00 10.4  18.5  24  18.5  10  16  10.4  6.0  4.1  6
    Ø6 C-KQ2LU06-00 12.8  21  27.5  20.5  12  17  12.8  13.9  11.0  8
    Ø8 C-KQ2LU08-00 15.2  24  32  24.5  14  18.5  15.2  26.3  18.2  15
    Ø10 C-KQ2LU10-00 18.5  27  36.5  28  16  21  18.5  40.8  29.0  25
    Ø12 C-KQ2LU12-00 20.9  29  40  30  18  22  20.9  57.2  45.2  32

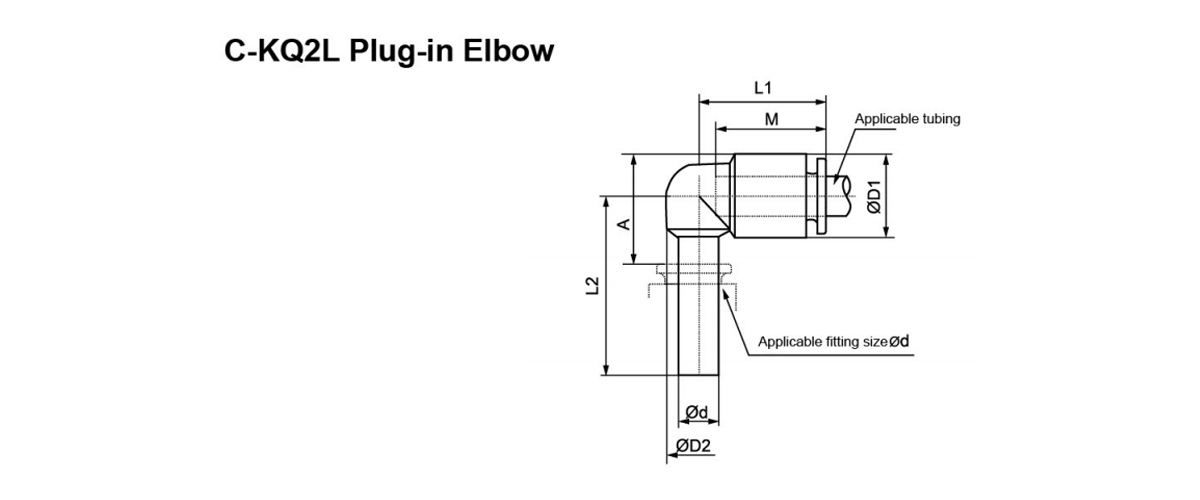

    Applicable Tubing O.D
    (mm)    		 Applicable Fitting Size
    od    		 Model ØD1 ØD2 L1 L2 A M Effective Area
    (mm²)
    Weight
    (g)
      Nylon Urethane
    Ø4 Ø4 C-KQ2L04-99 10.4  8  18  25  14.5  16  4.2  4.2  3
    Ø6 Ø6 C-KQ2L06-99 12.8  10  20  27.5  17  17    11.4  9.0  3
    Ø8 Ø8 C-KQ2L08-99 15.2  12  22.5  31.5  21  18.5  21.6  14.9  5
    Ø10 Ø10 C-KQ2L10-99 18.5  14  25.5  35.5  23.5  21  35.2  25.0  9
    Ø12 Ø12 C-KQ2L12-99 20.9  16  27  37.5  26  22  50.2  39.7  10
    Ø16 Ø16 C-KQ2L16-99 26.5  20.9  34  53  41  25  100  (84) 42

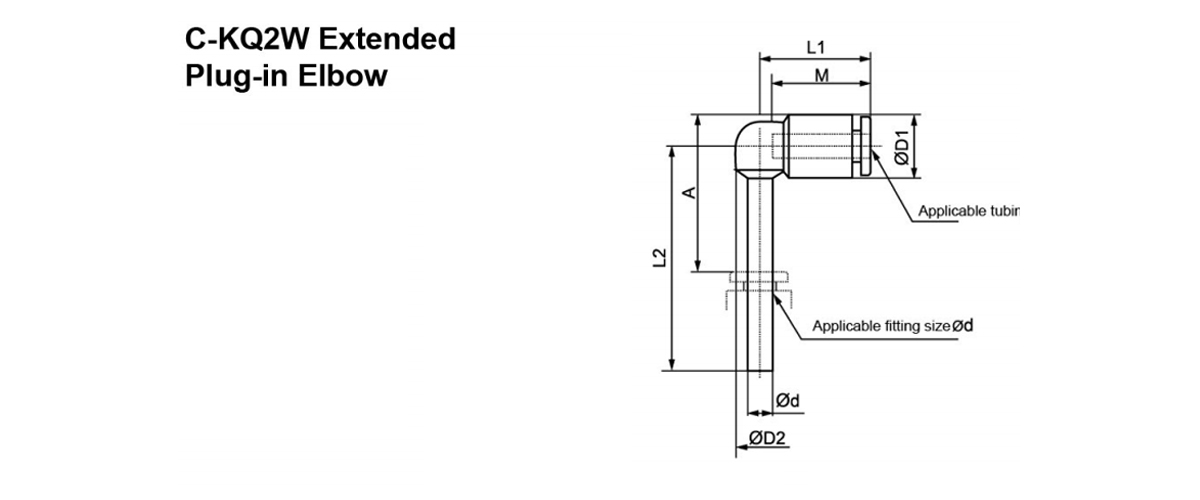

    Applicable
    Tubing O.D
    (mm)
    Applicable Fitting Size
       od    		 Model ØD1 ØD2 L1 L2 A M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 Ø4 C-KQ2W04-99 10.4  10  18.1  32.1  21.5  16  4.2  4.2  13
    Ø6 Ø6 C-KQ2W06-99 12.8  10  20  34.5  24  17  11.4  9.0  14
    Ø8 Ø8 C-KQ2W08-99 15.2  12  23.1  39.5  29  18.5  21.6  14.9  16
    Ø10 Ø10 C-KQ2W10-99 18.5  17  26.6  45.5  33.5  21  35.2  25.0  19
    Ø12 Ø12 C-KQ2W12-99 20.9  17  28.6  47.5  36  22  50.2  39.7  23

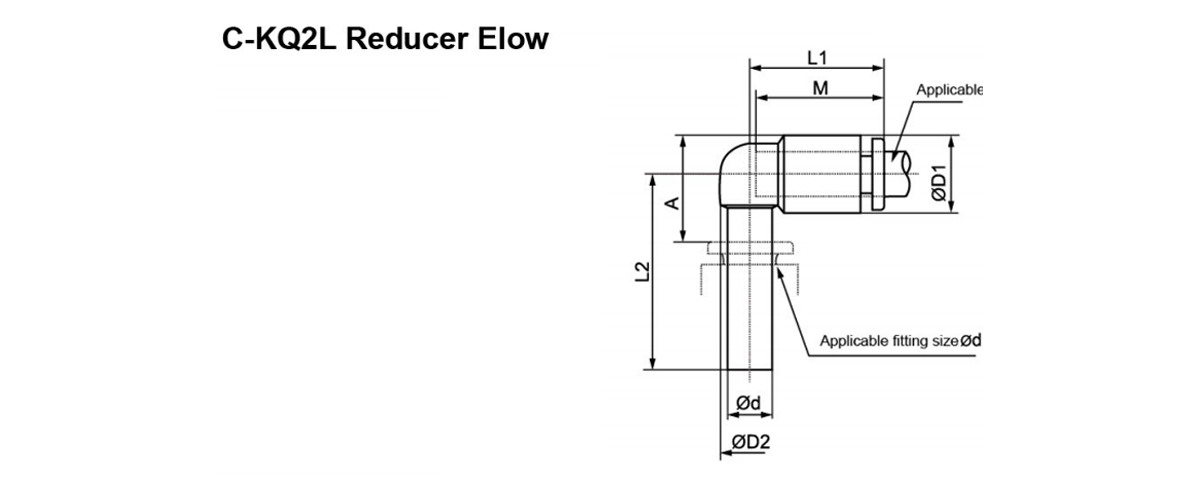

    Applicable Tubing O.D
    (mm)    		 Applicable Fitting Size
       od    		 Model ØD1 ØD2 L1 L2 A M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 Ø6 C-KQ2L04-06(99) 10.4  8  18  33  21.5  16  4.2  4.2  13
    Ø8 C-KQ2L04-08(99) 10  42  29  21
    Ø6 Ø8 C-KQ2L06-08(99) 12.8  10  19.5  37.5  25  17  11.4  9.0  22
    Ø10 C-KQ2L06-10(99) 20  45.5  31  29
    Ø8 Ø10 C-KQ2L08-10(99) 15.2  12  22.5  41.5  28.5  18.5  21.6  14.9  30
    Ø12 C-KQ2L08-12(99) 23  48.5  34  37
    Ø10 Ø12 C-KQ2L10-12(99) 18.5  17  26.5  52  39.5  21  35.2  25.0  39
    Ø12 Ø16 C-KQ2L12-16(99) 20.9  17  28.5  59.5  44.5  22  50.2  39.7  63

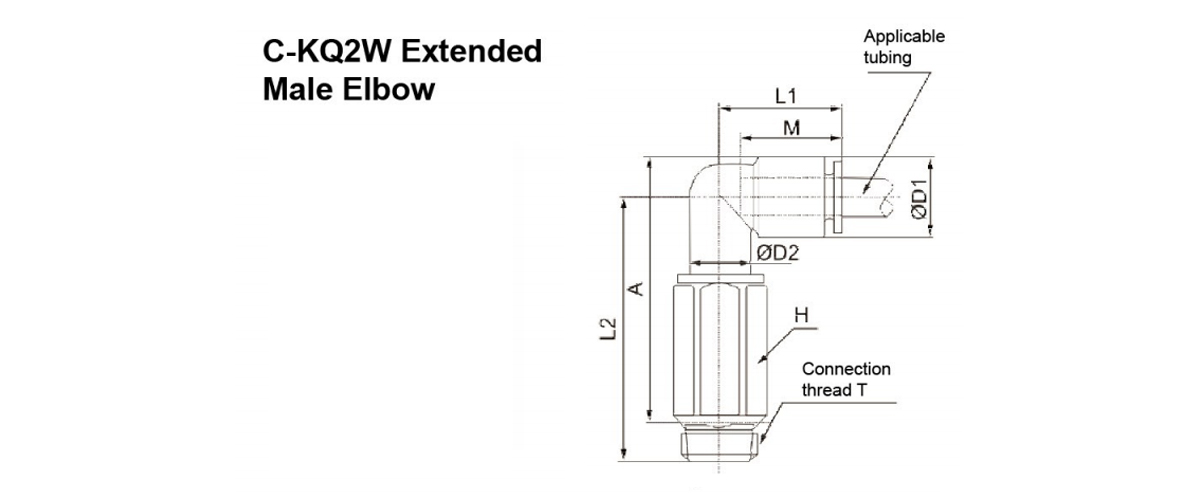

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 A M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2W04-01S 18  10  10.4  10  18  37.5  38.5  16  4.0  4.0  23
    C-KQ2W04-02S 1/4 14  43.5  42.5  38
    Ø6 C-KQ2W06-01S 1/8 10  12.8  10  20  40  42.5  17  10.9  8.6  26
    C-KQ2W06-02S 1/4 14  46  46.5  41
    C-KQ2W06-03S 3/8 17  48  48  67
    Ø8 C-KQ2W08-01S 18  12  15.2  12  23  43.5  47  18.5  20.5  14.2  30
    C-KQ2W08-02S 1/4 14  49.5  51  47
    C-KQ2W08-03S 3/8 17  51.5  52.5  74
    Ø10 C-KQ2W10-02S 1/4 17  18.5  17  26.5  58.5  59.5  21  33.5  23.8  66
    C-KQ2W10-03S 8  58.5  61  76
    C-KQ2W10-04S 1/2 22  65  66  145
    Ø12 C-KQ2W12-02S 1/4 17  20.9  17  28.5  57.5  62  22  47.7  37.7    68
    C-KQ2W12-03S 3/8 59.5  63.5    78
    C-KQ2W12-04S 1/2 22  66  68.5  147
    Ø16 C-KQ2W16-03S 3/8 22  26.5  20.9  34  69.5  76  25  71  (71)   101
    C-KQ2W16-04S 72  75  80  100  (84) 105

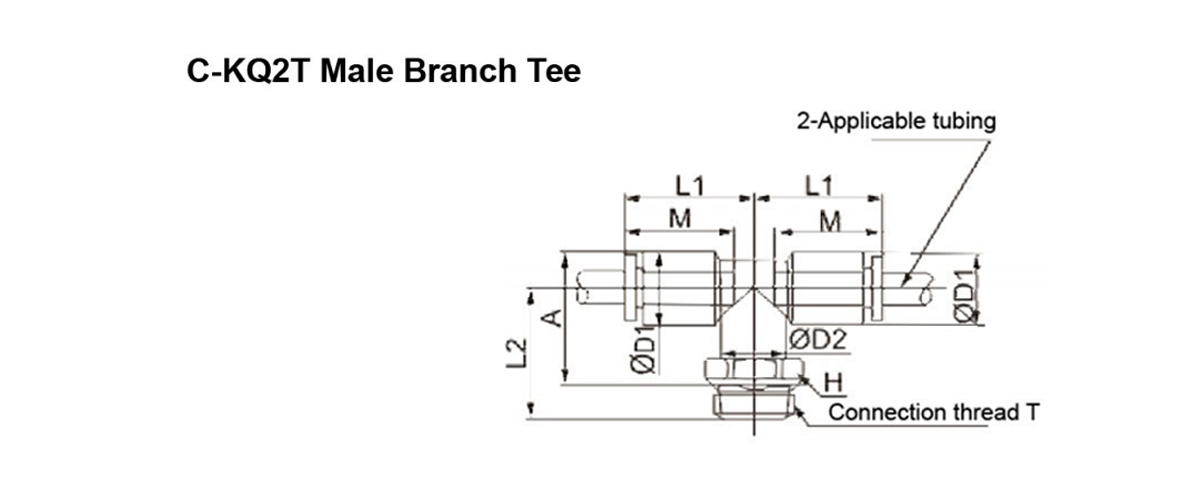

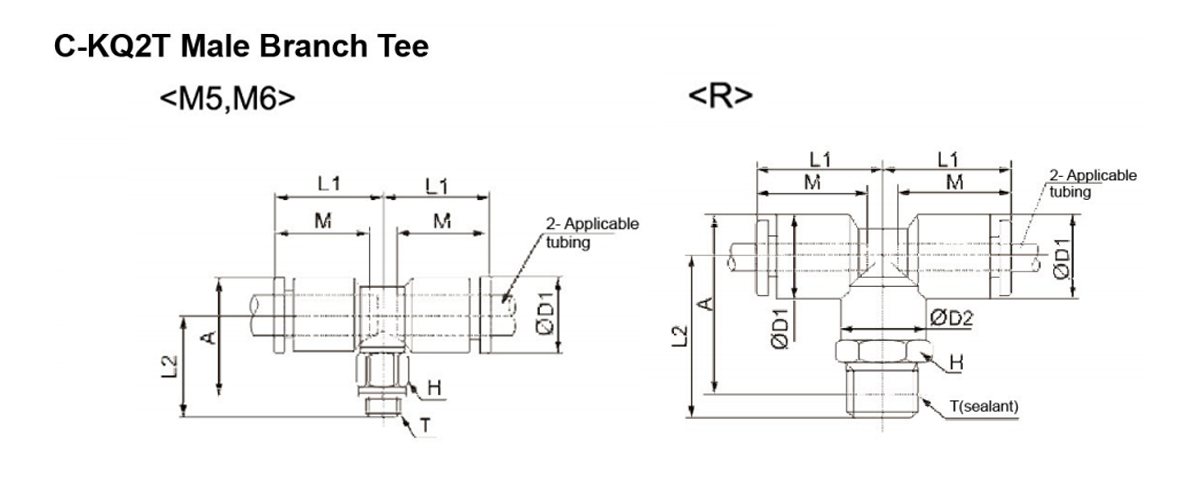

    Applicable Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 A M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø3.2 C-KQ2T23-01S 1/8 10  9.6  10  17.5  21.5  22.5  15.5  3.4  2.9  10
    C-KQ2T23-02S 1/4 4  25.5  24.5  20
    Ø4 C-KQ2T04-01S 1/8 10  10.4  10  18  22  23  16  6.0  4.1  13
    C-KQ2T04-02S 1/4 14  26  25  19
    Ø6 C-KQ2T06-01S 1/8 10  12.8  10  20  23  25.5  17  13.9  11.0  12
    C-KQ2T06-02S 1/4 14  27  27.5  20
    C-KQ2T06-03S 3/8 17  29  29  34
    Ø8 C-KQ2T08-01S 1/8 12  15.2  12  23  24.5  28  18.5  26.3  18.2  14
    C-KQ2T08-02S 1/4 14  28.5  30  22
    C-KQ2T08-03S 3/8 17  30.5  31.5  36
    Ø10 C-KQ2T10-01S 1/8 17  18.5  17  26.5  27  32  21  40.8  29.0  31
    C-KQ2T10-02S 1/4 30  33  29
    C-KQ2T10-03S 3/8 32  34.5  39
    C-KQ2T10-04S 1/2 22  36  37  66
    Ø12 C-KQ2T12-02S 1/4 17  20.9  17  28.5  31  35.5  22  57.2  45.2  31
    C-KQ2T12-03S 3/8 33  37  41
    C-KQ2T12-04S 1/2 22  37  39.5  38
    Ø16 C-KQ2T16-03S 3/8 22  26.5  20.9  34  38  44.5  25  71  71  112
    C-KQ2T16-04S 1/2 40.5  46  100  100  116

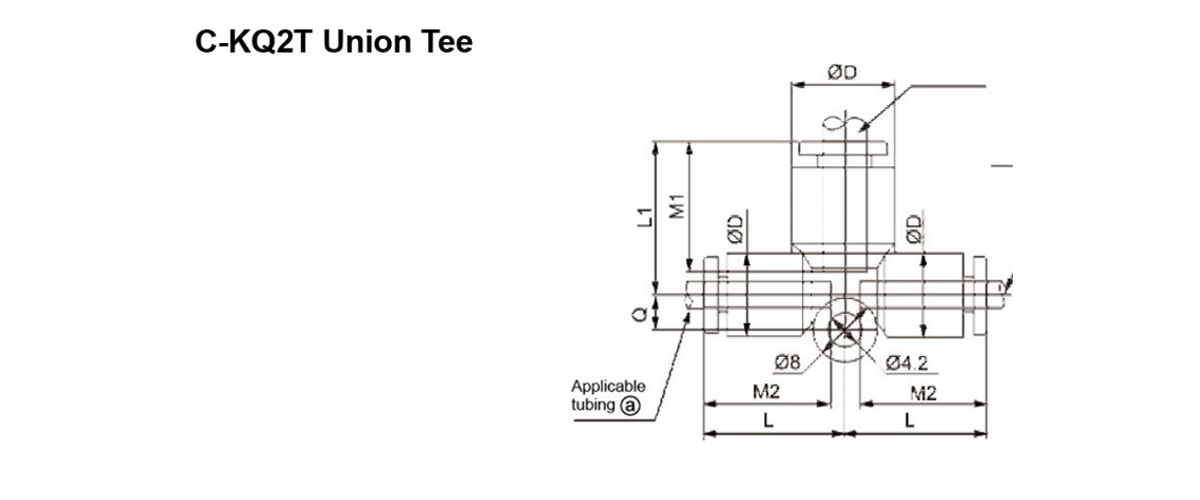

    Applicable Tubing O.D (mm) Model ØD L Q M Effective Area
    (mm²)    		 Weight
    (g)
    ⓐ ⓑ 1  2  Nylon Urethane
    Ø4 C-KQ2T04-00   10.4  18  4.5  16  6.4  4.4  7
    Ø6 C-KQ2T06-00   12.8  20  5.3  17  13.4  10.6  10
    Ø8 C-KQ2T08-00   15.2  23  6  18.5  25.6  17.7  15
    Ø10 C-KQ2T10-00   18.5  26.5  6.8  21  40  28.4  25
    Ø12 C-KQ2T12-00   20.9  28.5  7.5  22  57.4  45.4  29
    Ø16 C-KQ2T16-00   26.5  34  10  25  100  (84) 40
    Ø4 Ø6 C-KQ2T04-06 12.8  20  4.5  17  16  7.1  6.5  5
    Ø6 Ø8 C-KQ2T06-08 15.2  23  5.3  18.5  17  16.4  16.4  8
    Ø8 Ø10 C-KQ2T08-10 18.5  26.5  6  21  18.5  36  27.2  14
    Ø10 Ø12 C-KQ2T10-12 20.9  28.5  6.8  22  21  56  44.5  21
    Ø12 Ø16 C-KQ2T12-16 26.5  34  10  25  22  108.5  (92.2) 88
    Ø6 Ø4 C-KQ2T06-04 120.8  20  5.3  16  17  6.4  4.4  10
    Ø8 Ø6 C-KQ2T08-06 15.2  23  6  17  18.5  13.4  10.6  15
    Ø10 Ø8 C-KQ2T10-08 18.5  26.5  7.5  18.5  21  25.6  17.7  25
    Ø12 Ø10 C-KQ2T12-10 20.9  28.5  7.5  21  22  40  28.4  29
    Ø16 Ø12 C-KQ2T16-12 26.5  34  10  22  25  57.4  45.4  90

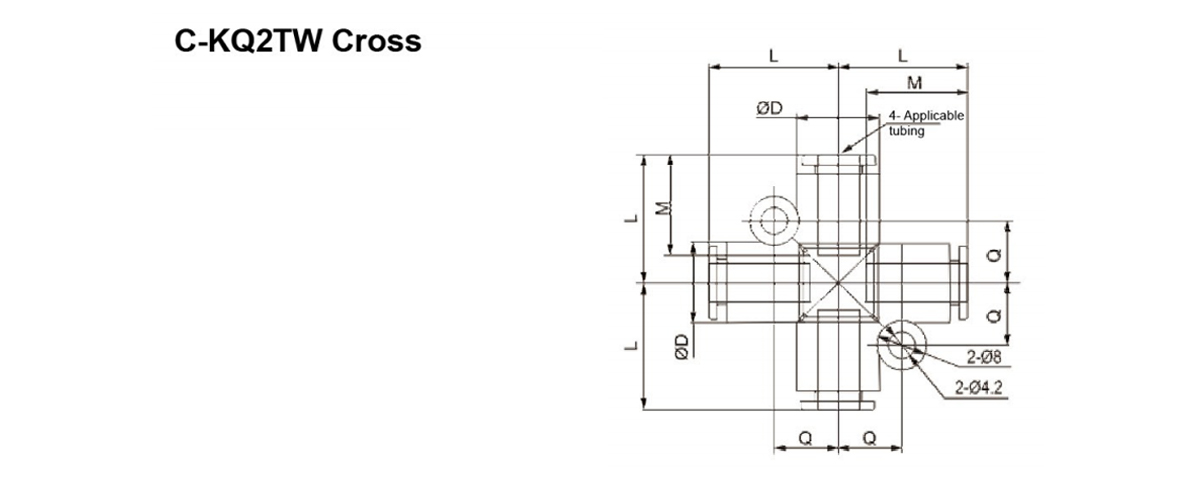

    Applicable Tubing O.D (mm) Model ØD L Q M
    Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2TW04-00 10.4  18  8.7  16  6.4  4.4  9
    Ø6 C-KQ2TW06-00 12.8  20  9.9  17  13.4  10.6  13
    Ø8 C-KQ2TW08-00 15.2  23  11.1  18.5  25.6  17.7  20
    Ø10 C-KQ2TW10-00 18.5  26.5  12.8  21  40  28.4  33
      Ø12 C-KQ2TW12-00 20.9  28.5  13.9  22  57.4  45.4  39

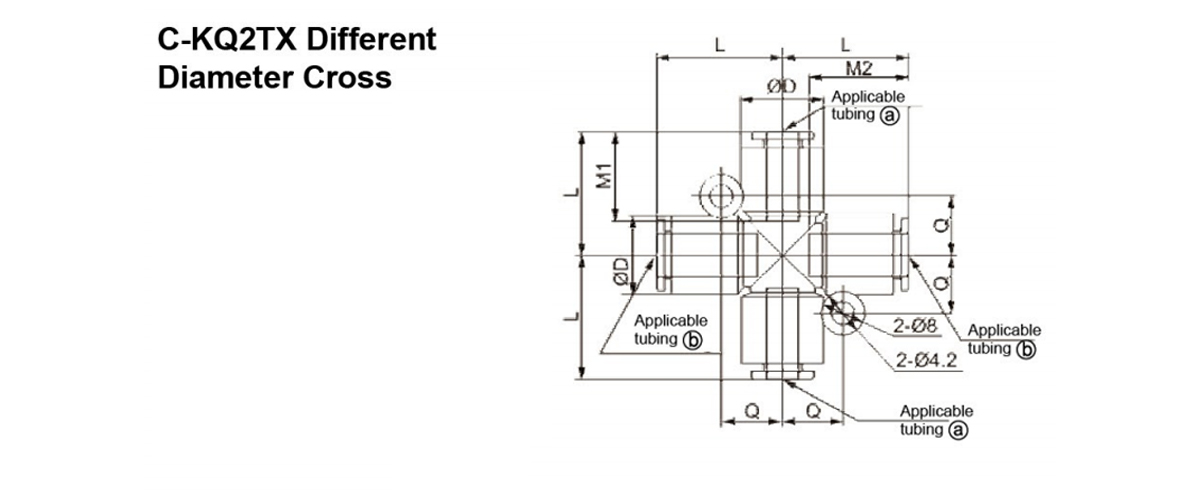

    Applicable
    Tubing O.D
    (mm)    		 Model ØD L Q M1 M2 Effective Area
    (mm²)    		 Weight
    (g)
    ⓐ ⓑ Nylon Urethane
    Ø6 Ø8 C-KQ2TX06-08 15.2  23  11.1  18.5  17  13.4  10.6  13
    Ø8 Ø10 C-KQ2TX08-10 18.5    26.5  12.8  21  18.5  25.6  17.7  27
    Ø10 Ø12 C-KQ2TX10-12 20.9    28.5  13.9  22  21  40  28.4  36

    Applicable
    Tubing O.D
    (mm)    		 Model ØD L Q M1 M2 Effective Area
    (mm²)    		 Weight
    (g)
    ⓐ ⓑ Nylon Urethane
    Ø6 Ø8 C-KQ2TY06-08 15.2  23  11.1  17  18.5  13.4  10.6  15
    Ø8 Ø10 C-KQ2TY08-10 18.5  26.5  12.8  18.5  21  25.6  17.7  23
     Ø10 Ø12 C-KQ2TY10-12 20.9  28.5  13.9  21  22  40  28.4  35


    Applicable Tubing O.D
      (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD Q L1 L2 A M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane

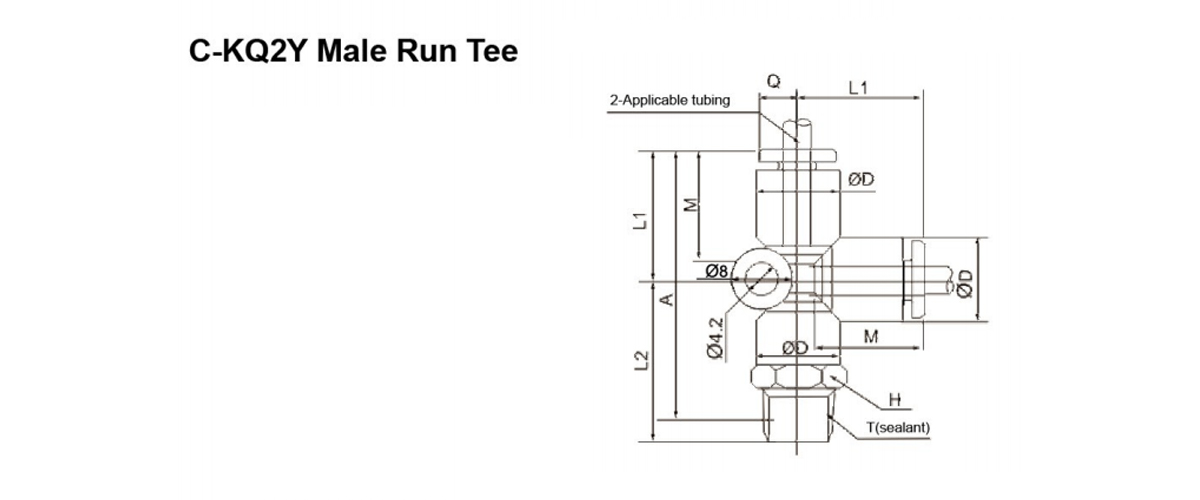

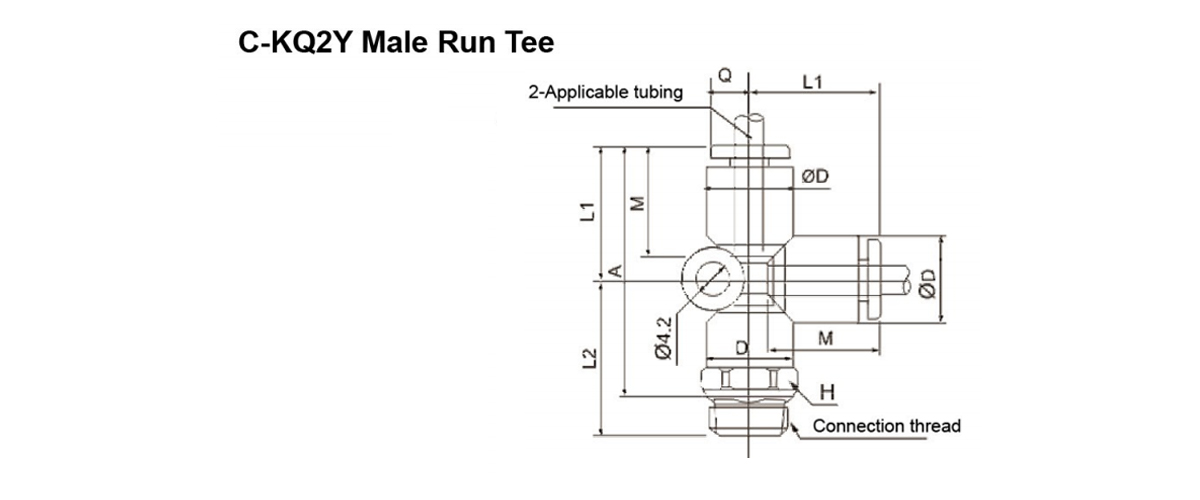

    Ø04 C-KQ2Y 04-01S R1/8 14  10.5  4.6  18.1  22.1  36.1    16.1  6.4  4.4  13
    C-KQ2Y 04-02S R1/4 26.1  38.1  19
    Ø06 C-KQ2Y 06-01S R1/8 12.9  5.4  20.1  23.1  39.1  17.1  13.4  10.6  12
    C-KQ2Y 06-02S R1/4 27.1  41.1  20
    C-KQ2Y 06-03S R3/8 29.1  42.6  34
    Ø08 C-KQ2Y 08-01S R1/8
    17    		 15.3  6.1  23.1  24.6  43.6  18.6  25.6  12.7  14
    C-KQ2Y 08-02S R1/4 28.6  45.6  22
    C-KQ2Y 08-03S R3/8 30.6  47.2  36
    Ø10 C-KQ2Y 10-01S R1/8 19  18.6  6.9  26.6  27.1  49.7    21  40  28.4  31
    C-KQ2Y 10-02S R1/4 30.1  50.7  29
    C-KQ2Y 10-03S R3/8 32.1  52.1  39
    C-KQ2Y 10-04S R1/2 22  36.1  54.6  66
    Ø12 C-KQ2Y 12-02S R1/4 21  7.6  28.6  31.1  53.6  22.1  57.4  45.4  31
    C-KQ2Y 12-03S R3/8 33.1  55.2  41
    C-KQ2Y 12-04S R1/2 37.1  57.6  68

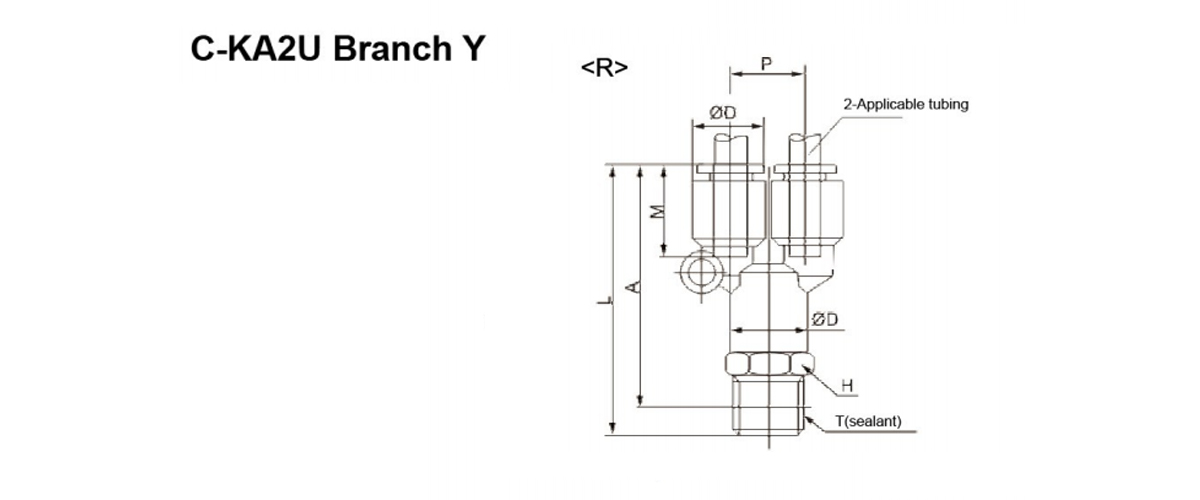

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD L P A M
    Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2U04-01S 1/8 11  10.4  42  10.4  38  16  4.2  4.2  11
    C-KQ2U04-02S 1/4 14  46  40  20
    Ø6 C-KQ2U06-01S 1/8 13  12.8  45.5  12.8  41.5  17  13.4  10.6  11
    C-KQ2U06-02S 1/4 14  49  43  21
    C-KQ2U06-03S 3/8 17  51  44.5  34
    Ø8 C-KQ2U08-01S 1/8 17  15.2  52.5  15.2  48.5  18.5  25.6  17.7  15
    C-KQ2U08-02S 1/4 55.5  49.5  23
    C-KQ2U08-03S 3/8 56.5  50  35
    Ø10 C-KQ2U10-02S 1/4 19  18.5  61  18.5  55  21  40  28.4  30
    C-KQ2U10-03S 3/8 62  55.5  40
    C-KQ2U10-04S 1/2 22  65  57  65
    Ø12 C-KQ2U12-02S 1/4 22  20.9  64.5  20.9  58.5  22  57.4  45.4  32
    C-KQ2U12-03S 3/8 65.5  59  40
    C-KQ2U12-04S 1/2 68.5  60.5  65
    Ø16 C-KQ2U16-03S 27  26.5  76  26.5  69.5  25  81  (81) 106
    C-KQ2U16-04S 79  71  113  (96) 111

    Applicable
    Tubing O.D

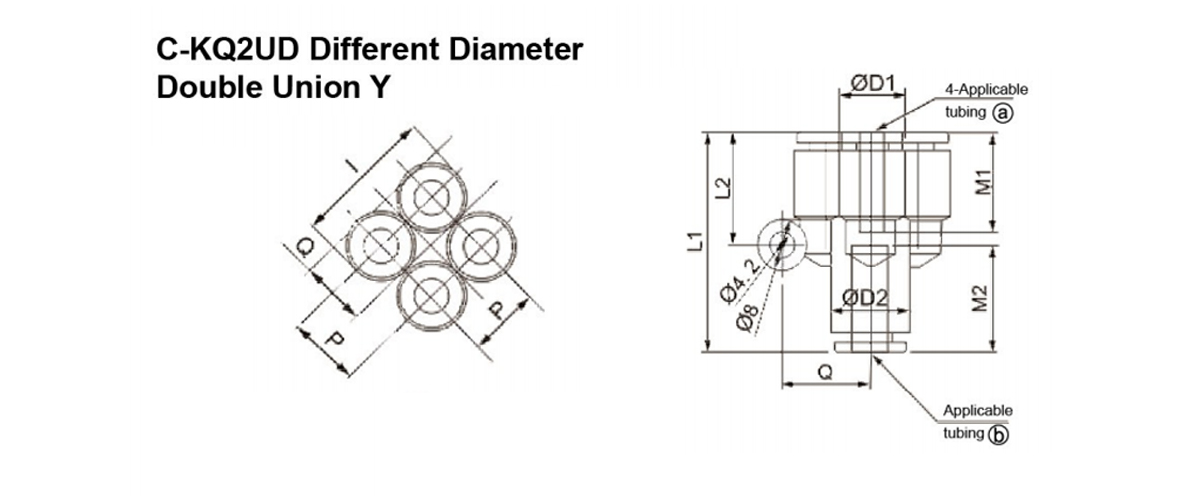

    (mm)    		 Model ØD1 ØD2 L1 L2  P I Q M1 M2 Effective Area
      (mm²)    		 Weight
    (g)
    ⓐ ⓑ Nylon Urethane
    Ø4 Ø6   C-KQ2UD04-06 10.4  12.8  35.5  18.2  10.4  21  9.7  16  17  4.2  4.2  10
    Ø6 Ø8   C-KQ2UD06-08 12.8  15.2  40.5  20.3  12.8  26  11.7  17  18.5  13.4  10.6  17

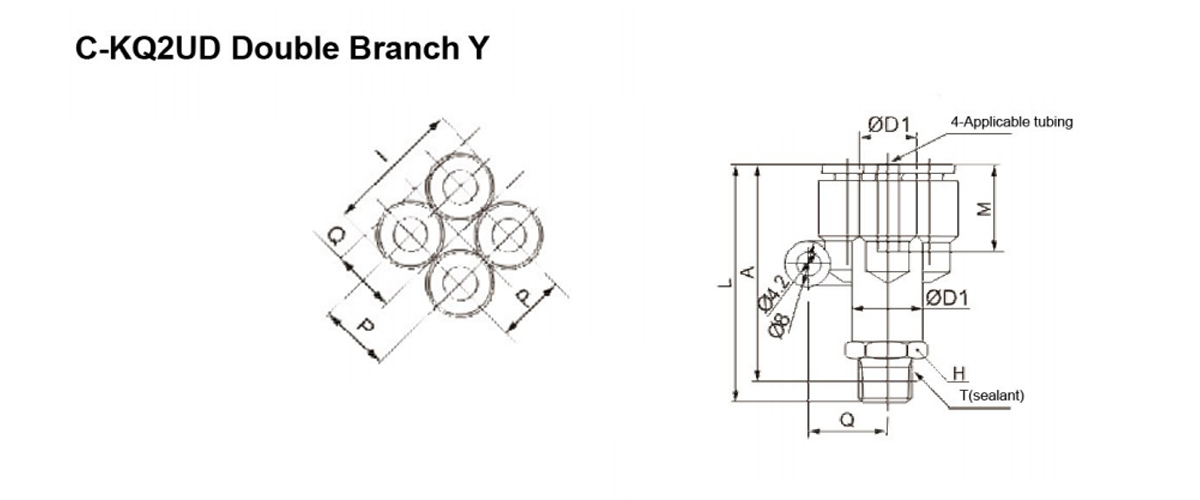

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L I A   Q M P
    Effective Area
    (mm²)
    Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2UD04-01S 1/8 13  10.4  12.8  43.5  21  39.5    9.7  16  10.4  4.2  4.2  17
    C-KQ2UD04-02S 1/4 14  47  41  25
    Ø6 C-KQ2UD06-01S 1/8 17  12.8  15.2  50.5  26  46.5  11.7  17  12.8  13.4  10.6  29
    C-KQ2UD06-02S 1/4 53.5  47.5

    Applicable Tubing O.D
    (mm)    		 Model ØD L1 L2 P   Q M Effective Area
    (mm²)    		 Weight
    (g)
    ⓐ ⓑ 1  2  Nylon Urethane

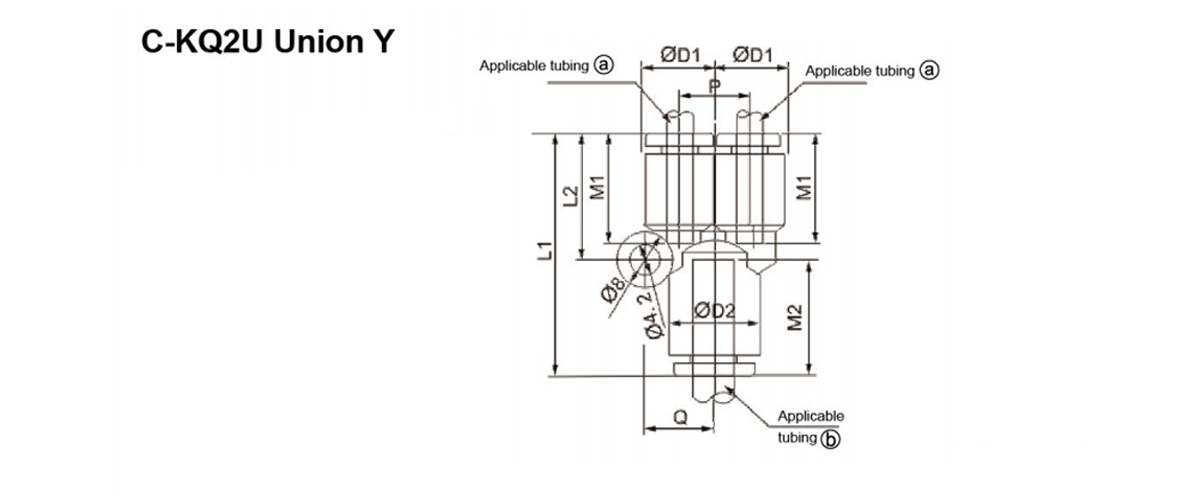

    Ø4 C-KQ2U04-00 10.4  34  18  10.4  9.7  16  4.2  4.2  7
    Ø6 C-KQ2U06-00 12.8  34  20  12.8  11.7  17  13.4  10.6  9
    Ø8 C-KQ2U08-00 15.2  42.5  24.5  15.2  13.7  18.5  25.6  17.7  11
    Ø10 C-KQ2U10-00 18.5  48  27.5  18.5  16.1  21  40  28.4  16
    Ø12 C-KQ2U12-00 20.9  51  30  20.9  18.1  22  57.4  45.4  23
    Ø16 C-KQ2U16-00 26.5  61.5  36.5  26.5  23  25  113  (96) 54
    Ø4 Ø6 C-KQ2U04-06 12.8  35  18  10.4  9.7  16  17  4.2  4.2  6
    Ø6 Ø8 C-KQ2U06-08 15.2  39.5  20  12.8  11.7  17  18.5  13.4  10.6  11
    Ø8 Ø10 C-KQ2U08-10 18.5  45  24.5  15.2  13.7  18.5  21  25.6  17.1  18
    Ø10 Ø12 C-KQ2U10-12 20.9  49  27.5  18.5  16.1  21  22  40  28.4  27
    Ø12 Ø16 C-KQ2U12-16 26.5  66.5  41.5  26.5  23  22  25  57.4  45.4  100
    Ø6 Ø4 C-KQ2U06-04 12.8  35  18  10.4  9.7  17  16  4.2  4.2  6
    Ø8 Ø6 C-KQ2U08-06 15.2  39.5  20  12.8  11.7  18.5  17  13.4  10.6  11
    Ø10 Ø8 C-KQ2U10-08 18.5  45  24.5  15.2  13.7  21  18.5  25.6  17.1  18
    Ø12 Ø10 C-KQ2U12-10 20.9  49  27.5  18.5  16.1  22  21  40  28.4  27
    Ø16 Ø12 C-KQ2U16-12 26.5  66.5  41.5  26.5  23  25  22  57.4  45.4  100

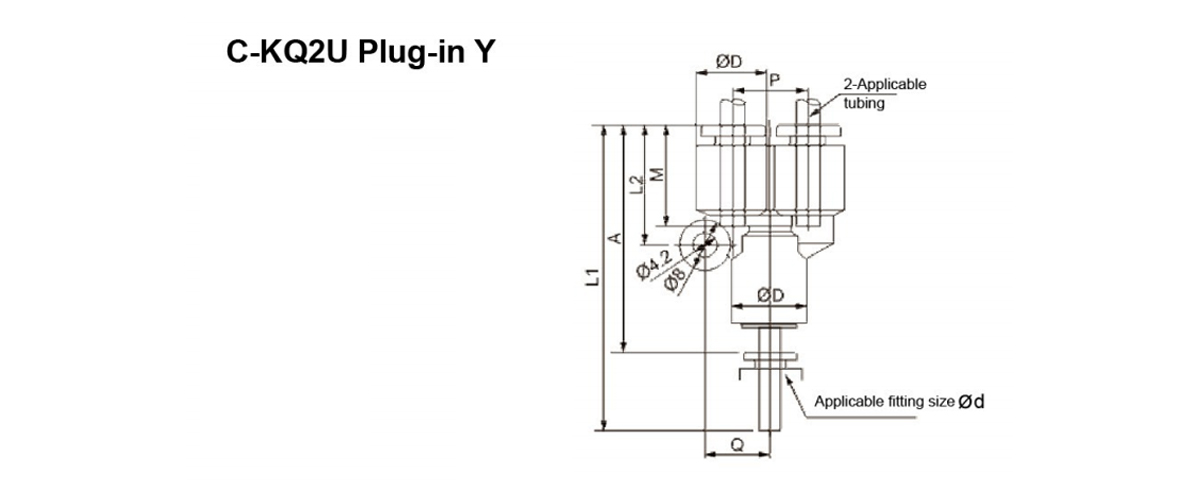

    Applicable
    Tubing
    (mm)    		 Applic-
    able Fitting
    Size
    ØD    		 Model ØD L1 L2 P Q A M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 Ø4 C-KQ2U04-99 10.4  51.5  18  10.4  9.7  35.5  16  4.2  4.2  22
    Ø6 Ø6 C-KQ2U06-99 12.8  55.5  20  12.8  11.7  38.5  17  13.4  10.6  28
    Ø8 Ø8 C-KQ2U08-99 15.2  64.5  24.5  15.2  13.7  46  18.5  25.6  17.7  21
    Ø10 Ø10 C-KQ2U10-99 18.5  71.5  27.5  18.5  16.1  50.5  21  40  28.4  36
    Ø12 Ø12 C-KQ2U12-99 20.9  75.5  30  20.9  18.1  53.5  22  57.4  45.4  32
    Ø16 Ø16 C-KQ2U16-99 26.5  90  36.5  26.5  23  65  25  113  (96) 88

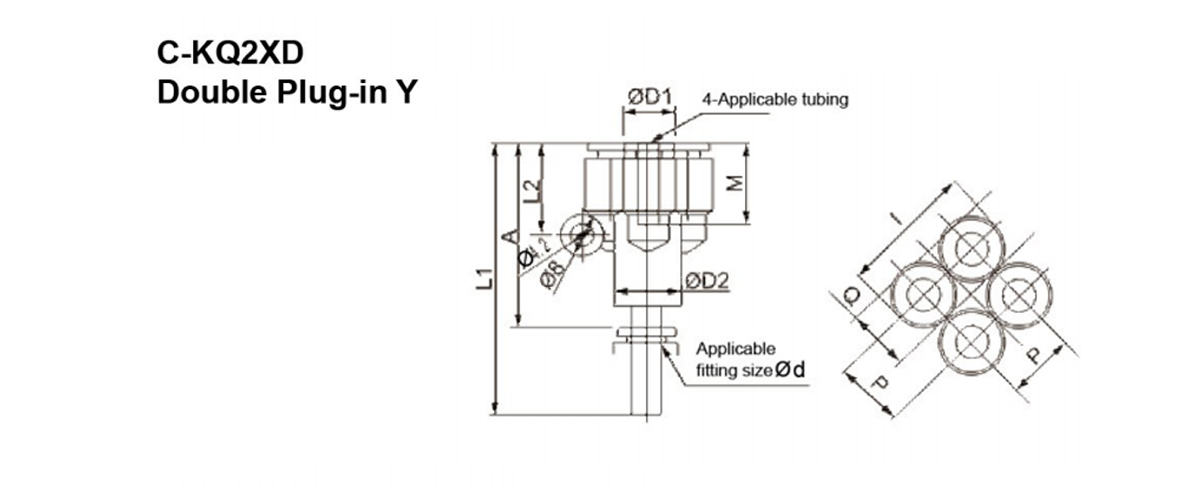

    Applicable
    Tubing
    (mm)
    Applic-
    able Fitting
    Size
    XD    		 Model ØD1 ØD2 L1 L2 I Q A P M
    Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 Ø6 C-KQ2XD04-06 10.4  12.8  54  18.2  21  9.7  37  10.4  16  4.2  4.2  10
    Ø6 88  C-KQ2XD06-08 12.8  15.2  62.5  20.3  26  11.7  44  12.8  17  13.4  10.6  23

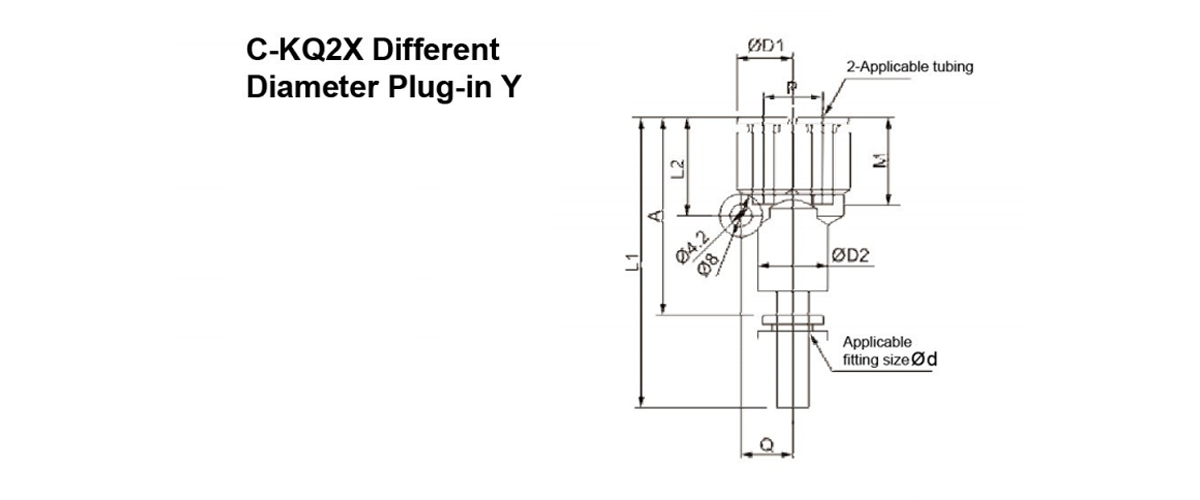

    Applicable
    Tubing
    (mm)    		 Applic-
    able Fitting
    Size
    ØD    		 Model ØD1 ØD2 L1 L2  A  P Q M Effective Area
    (mm²)
    Weight
    (g)
    Nylon Urethane
    Ø4 Ø6 C-KQ2X04-06 10.4  12.8  53.5  18.5  36.5  10.4  9.7  16  4.2  4.2  17
    Ø6 Ø8 C-KQ2X06-08 12.8  15.2  61.5  20.5  43  12.8  11.7  17  13.4  10.6  28
    Ø8 Ø10 C-KQ2X08-10 15.2  18.5  68.5  24.5  47.5  15.2  13.7  18.5  25.6  17.1  38
    Ø10 Ø12 C-KQ2X10-12 18.5  20.9  73.5  27.5  51.5  18.5  16.1  21  40  28.4  52

    Applicable Tubing
    (mm)    		 Model L M1 M2 ØD Weight
    (g)
    ⓐ ⓑ

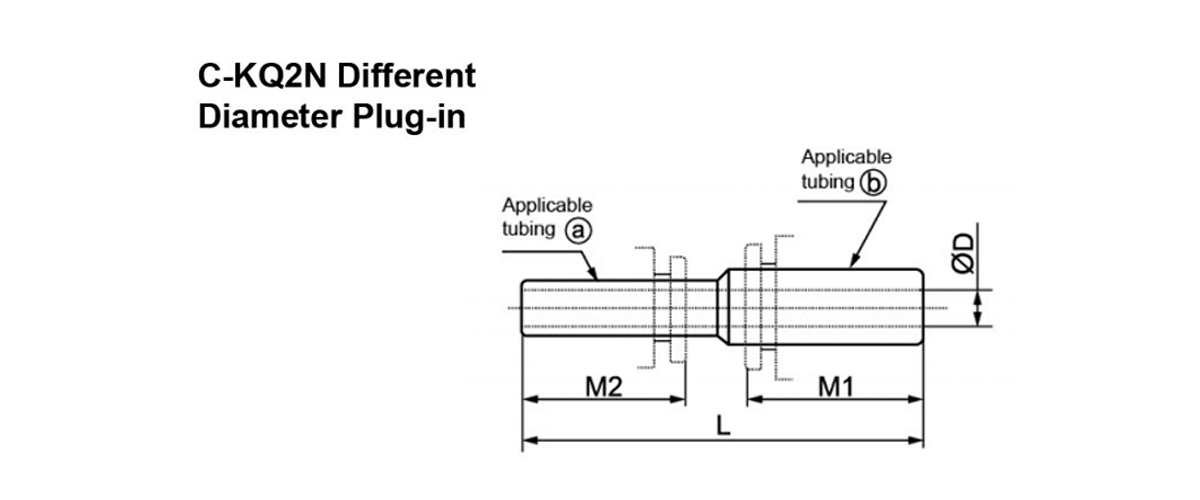

    Ø4 Ø6 C-KQ2N04-06 38  17  16  2.5  2
    Ø6 Ø8 C-KQ2N06-08 42  18.5  17  4  2
    Ø8 Ø10 C-KQ2N08-10 47  21  18.5  6  13.2
    Ø10 Ø12 C-KQ2N10-12 51  22  21  8  18.2

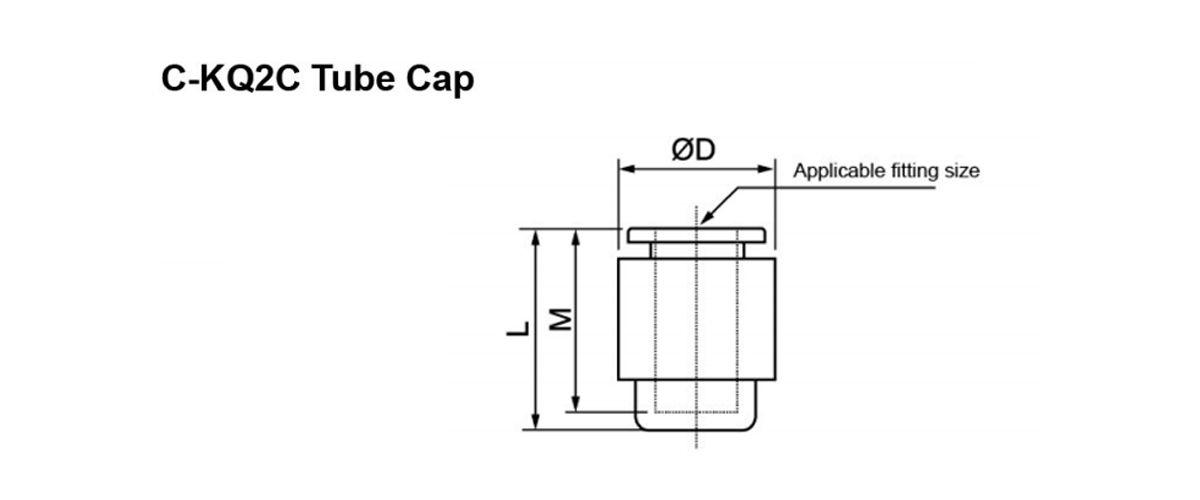

    Applicable Tubing
    (mm)    		 Model ØD L M
    Weight
    (g)
    Ø4 C-KQ2C04-00 10.4  17  16  3
    Ø6 C-KQ2C06-00 12.8  18.5  17  3
    Ø8 C-KQ2C08-00 15.2  20.5  18.5  4
    Ø10 C-KQ2C10-00 18.5  23  21  6
    Ø12 C-KQ2C12-00 20.9  24  22  8

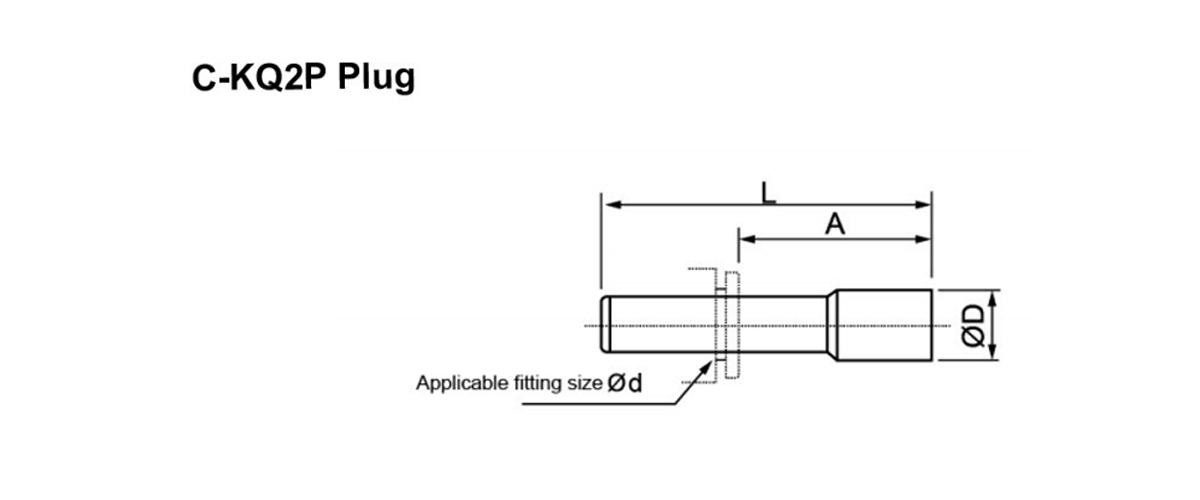

    Applicable
    Fitting Size
    ØD    		 Model ØD L A Weight
    (g)
    Ø4 C-KQ2P-04 6  32  16  1
    Ø6 C-KQ2P-06 8  35  18  1
    Ø8 C-KQ2P-08 10  39  20.5  2
    Ø10 C-KQ2P-10 12  43  22  3.5
    Ø12 C-KQ2P-12 14  45.5  24  5

    Applicable
    Tubing
    (mm)    		 Applicable
    Fitting Size
    ØD    		 Model ØD L A M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane

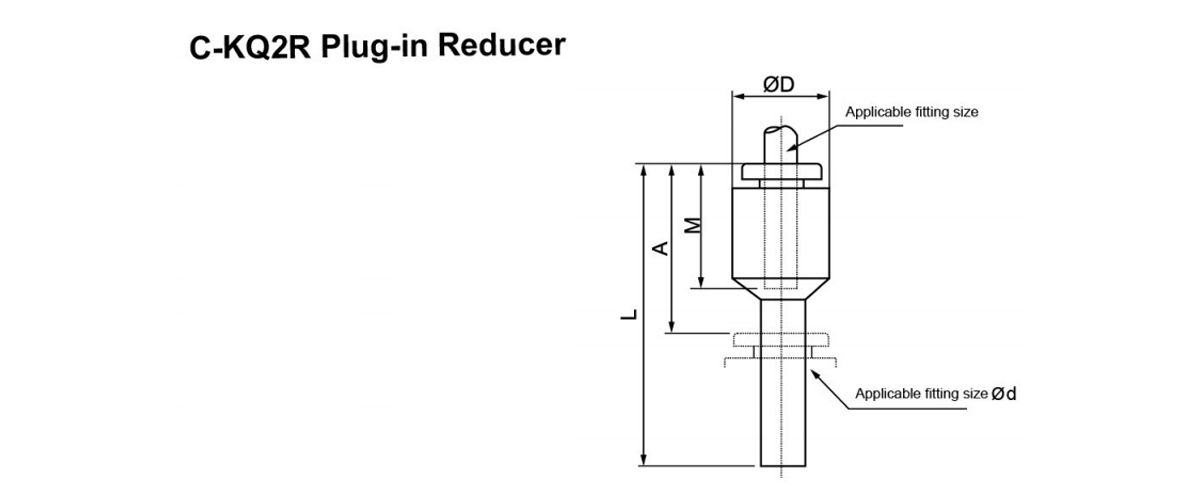

    Ø4 Ø6 C-KQ2R04-06 10.4  34.5  17.5  15  5.6  4  1.8
    88  C-KQ2R04-08 36.5  18  2.0
    Ø10 C-KQ2R04-10 12.8  39.5  18.5  3.3
    Ø6 Ø4 C-KQ2R06-04 12.8  37  21  17  4  4  2.5
    88  C-KQ2R06-08 12.8  37  18.5  13.1  10.4  2.5
    Ø10 C-KQ2R06-10 39.5  18.5  3
    Ø12 C-KQ2R06-12 15.2  42  20  4.7
    Ø8 Ø10 C-KQ2R08-10 15.2  41  20  18.5  26.1  18.0  4.0
    Ø12 C-KQ2R08-12 42  4.6
    Ø10 Ø12 C-KQ2R10-12 18.5  44.5  23  21  41.5  32.8  33

    Applicable
    Tubing
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 L
    Mount
    -ing
    Hole    		  M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    φ4 C-KQ2E04-00  M12×1 14  32.5  13   16  5.6  4  26
    Φ6 C-KQ2E06-00 M¹4×1 17  34.5  15   17  13.1  10.4  33
    φ8 C-KQ2E08-00  M16×1 19  38  17  18.5  26.1  18.0  52
    φ10 C-KQ2E10-00  M20×1 24  42.5  21  21  41.5  29.5  70
    φ12 C-KQ2E12-00  M22×1 27  44  23  22  58.3  46.1  90
    Φ16 C-KQ2E16-00  M28×1.5 32  51  29  28  113  (96) 115


    Applicable
    Tubing
    (mm)    		 Model Connection Thread T
    H1
    Width
    Across
    Flats
    H2
    Width
    Across
    Flats    		 B E ØD
    Mount
    -ing
    Hole    		 M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane

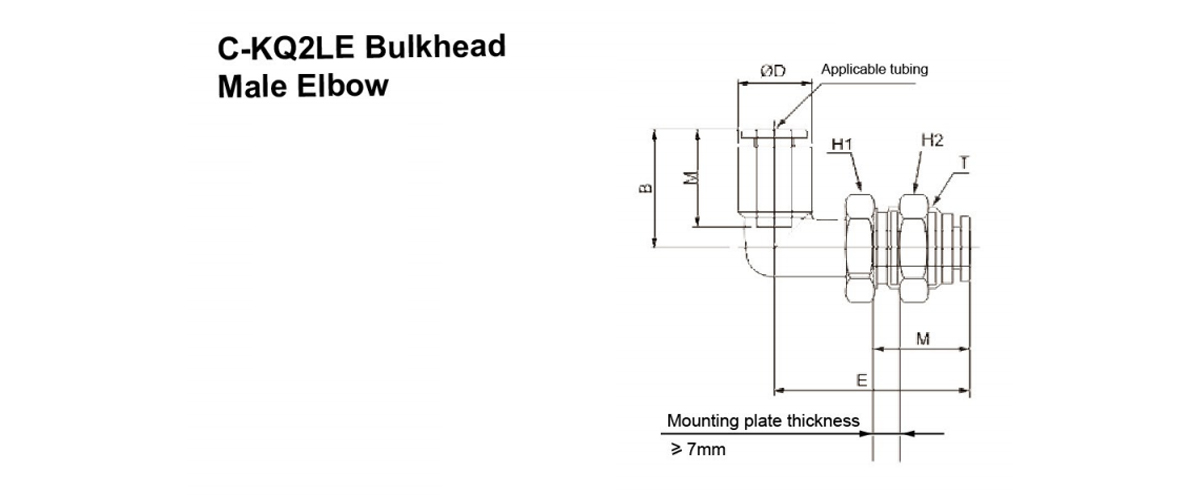

    Ø4 C-KQ2LE04-00 M12×1 14  14  18.5  31  10.4  13  16  4.2  4.2  18
    Ø6 C-KQ2LE06-00 M14×1 17  17  20.5  34  12.8  15  17  11.4  9.0  25
    Ø8 C-KQ2LE08-00 M16×1 17  19  23.5  38.5  15.2  17  18.5  21.6  14.9  33
    Ø10 C-KQ2LE10-00 M20×1 22  24  26.5  43.5  18.5  21  21  35.2  25.0  63
    Ø12 C-KQ2LE12-00 M22×1 24  27  28.5  45.5  20.9  23  22  50.2  39.7  77

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 L A   M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2H04-U01 18  10  18.5  13.5    16    5.6  5.6  5
    C-KQ2H04-U02 14  14  16.5  10.5  10
    Ø6 C-KQ2H06-U01 1/8 1214  19.5  14.5    17  13.1  13.1  5
    C-KQ2H06-U02 14  13  10
    C-KQ2H06-U03 38  17  17.5  11.5  16
    Ø8 C-KQ2H08-U01 18  14  25  20.5   18.5  26.1  18.0  11
    C-KQ2H08-U02 14  21.5  15.5  27
    C-KQ2H08-U03 3/8 17  19.5  13.5  33
    Ø10 C-KQ2H10-U01 1/8 17  28  23   21  41.5  29.5  17
    C-KQ2H10-U02 14  22  17
    C-KQ2H10-U03 3/8 24  18  14
    C-KQ2H10-U04 12  22  22  14  28
    Ø12 C-KQ2H12-U02 14  19  30.5  24.5   22  58.3  46.1  22
    C-KQ2H12-U03 3/8 25.5  19.5  16
    C-KQ2H12-U04 12  22  24.5  16.5  28
    Ø16 C-KQ2H16-U03 3/8 24  33.5  27.5   24  81  (81) 39
    C-KQ2H16-U04 1/6
    72    		 28.5  20.5  113  (96) 25


    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1  L2 A M Effective Area
    (mm²)    		 Weight
    ( g)
    Nylon Urethane
    Ø4 C-KQ2L04-U01 18  10  10.4  10  18  20  20.5  16   4.2  4.2  8
    C-KQ2L04-U02 1/4 14  22  21.5  14
    Ø6 C-KQ2L06-U01 1/8 10  12.8  10  20  21.5  23.5  17  11.4  11.4  9
    C-KQ2L06-U02 14  14  23  15
    C-KQ2L06-U03 3/8 17  24  24.5  23
    Ø8 C-KQ2L08-U01 18  12  15.2  12  23  22.5  25.5  18.5  21.6  14.9  11
    C-KQ2L08-U02 14  14  24.5  26  16
    C-KQ2L08-U03 3/8 17  25.5  27  24
    Ø10 C-KQ2L10-U01 1/8 17  18.5  17  26.5  25  29.5  21  21.6  14.9  24
    C-KQ2L10-U02 14  26.5  30  35.2  25.0  21
    C-KQ2L10-U03 3/8 27  30.5  25
    C-KQ2L10-U04 12  22  30  31.5  45
    Ø12 C-KQ2L12-U02 14  17  20.9  17  28.5  27  31.5  22  50.2  39.7  23
    C-KQ2L12-U03 3/8 28  32.5  27
    C-KQ2L12-U04 12  22  31  33.5  48
    Ø16 C-KQ2L16-U03 3/8 22  26.5  21  33  40.5  33  24  71  (71) 49
    C-KQ2L16-U04 35  100  (84) 50

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1  L2 A M Effective Area
    ( mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2T04-U01 18  10  10.4  10  18  20  21.5  16  6.0  6.0  9
    C-KQ2T04-U02 14  14  22  15
    Ø6 C-KQ2T06-U01 1/8 10  12.8  10  20  21.5  23.5  17  13.9  13.9  11
    C-KQ2T06-U02 14  14  23  17
    C-KQ2T06-U03 3/8 17  24  24.5  26
    Ø8 C-KQ2T08-U01 18  12  15.2  12  23  22.5  26  18.5  26.3  18.2  15
    C-KQ2T08-U02 14  14  24.5  20
    C-KQ2T08-U03 3/8 17  25.5  27  28
    Ø10 C-KQ2T10-U01 18  17  18.5  17  26.5  25  29.5  21  40.8  29.0  30
    C-KQ2T10-U02 1/4 26.5  30  27
    C-KQ2T10-U03 3/8 27  30.5  31
    C-KQ2T10-U04 12  22  30  31.5  51
    Ø12 C-KQ2T12-U02 14  17  20.9  17  28.5  27  31.5  22  57.2  45.2  31
    C-KQ2T12-U03 3/8 28  32.5  34
    C-KQ2T12-U04 1/2 22  31  33.5  54
    Ø16 C-KQ2T16-U03 22  26.5  21  33  40.5  33  24  71  (71) 62
    C-KQ2T16-U04 35  100  (100) 63

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1   L P A M
    Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2U04-U01 18  11  10.4  40  10.4  36  16  4.2  4.2  11
    C-KQ2U04-U02 1/4 14  42  16
    Ø6 C-KQ2U06-U01 1/8 13  12.8  43.5  12.8  39.5  17  13.4  13.4  14
    C-KQ2U06-U02 1/4 14  45  39  18
    C-KQ2U06-U03 3/8 17  46  40  26
    Ø8 C-KQ2U08-U01 18  17  15.2  50.5  15.2  46.5  18.5  25.6  17.7  27
    C-KQ2U08-U02 14  52  46  25
    C-KQ2U08-U03 3/8 51.5  45.5  28
    Ø10 C-KQ2U10-U02 1/4 19  18.5  57.5  18.5  51.5  21  40  28.4  38
    C-KQ2U10-U03 3/8 36
    C-KQ2U10-U04 1/2 22  59  51  51
    Ø12 C-KQ2U12-U02 14  22  20.9  61  20.9  55  22  57.4  45.4  53
    C-KQ2U12-U03 3/8 52
    C-KQ2U12-U04 62.5  54.5  52

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 A M Effective Area
    (mm²)    		 Weight
    (g )
    Nylon Urethane
    Ø4 C-KQ2W04-U01 1/8 10  10.4  10  18  34.5  35.5  16  6.4  4.0  16
    C-KQ2W04-U02 1/4 14  37  38.5  26
    Ø6 C-KQ2W06-U01 1/8 10  12.8  10  20  38.5  41  17  10.9  10.9  18
    C-KQ2W06-U02 1/4 14  40.5  29
    C-KQ2W06-U03 3/8 17  41.5  42  40
    Ø8 C-KQ2W08-U01 1/8 12  15.2  12  23  43.5  46.5  18  20.5  14.2  28
    C-KQ2W08-U02 1/4 14  45.5  47  35
    C-KQ2W08-U03 3/8 17  46  48  46
    Ø10 C-KQ2W10-U02 1/4 17  18.5


    20.9    		 17


    17    		 26.5


    28.5    		 52.5  56  21


    22    		 33.5


    47.7    		 23.8



    37.7    		 67
    C-KQ2W10-U03 3/8 57
    C-KQ2W10-U04 1/2 22  54.5  98
    Ø12 C-KQ2W12-U02 1/4 17  54  58.5  69
    C-KQ2W12-U03 3/8 59
    C-KQ2W12-U04 22  56  99

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD   L A  M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2S04-U01 1/8 3  10  23.5  18.5   16  4.1  3.6  7
    Ø6 C-KQ2S06-U01 1/8 4  11.8  24  19   17  10.0  9.9  9
    C-KQ2S06-U02 1/4 13.5  18  107  10.0  12
    Ø8 C-KQ2S08-U01 18  5  14  27.5  22.5  18.5  17.2  16.2  12
    C-KQ2S08-U02 1/4 6  28  22  23.3  14
    C-KQ2S08-U03 3/8 17  27.5  21.5  24
    Ø10 C-KQ2S10-U01 1/8 5  17  30  25  21  17.2  10.0  18
    C-KQ2S10-U02 1/4 8  29  23  39.0  26.6  17
    C-KQ2S10-U03 3/8 28.5  22.5  19
    C-KQ2S10-U04 1/2 21  29  21  36
    Ø12 C-KQ2S12-U02 1/4 8  19  30.5  25   22  46.0  44.5  20
    C-KQ2S12-U03 3/8 9  31  60.0  22
      C-KQ2S¹2-U04 1/2 21  28.5  20.5  30

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 ØD1 ØD2 L1 L2 L3  A M Effective Area
    (mm²)    		 Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2V04-U01 18  8  10.4  13.4  22  13.5  25.5  20.5  16  2.9  2.9  12
    Ø6 C-KQ2V06-U01 1/8 8  12.8  13.4  24  13.5  25.5  20.5  17  7.5  7.5  13
    C-KQ2V06-U02 1/4 10  15.4  23.5  15.5  28  22  21
    Ø8 C-KQ2V08-U01 18  12  15.2  17.6  28.5  14.5  27.5  22.5  18.5  11.2  2430  2225
    C-KQ2V08-U02 14  16.5  29.5  23.5
    C-KQ2V08-U03 3/8 14  20.6  27.5  18.5  34  28  14.3  47  36
    Ø10 C-KQ2V10-U02 1/4 14  18.5  20.6  31  18.5  34  28  21  27  20.3  35
    C-KQ2V10-U03 3/8 38
    Ø12 C-KQ2V12-U03 3/8 17  20.9  25.2  34  20  26.5  30.5  22  39  30.8  52
    C-KQ2V12-U04 1/12 22.5  39.5  31.5  62

    Applicable
    Tubing O.D
    (mm)    		 Model Connection Thread T H
    Width
    Across
    Flats    		 D Q L1 L2 A M Effective Area
    (mm²)
    Weight
    (g)
    Nylon Urethane
    Ø4 C-KQ2Y 04-U01 18  11  10.5  4.6  18.1  20.1  34.1  16.1  6.4  6.4  13
    C-KQ2Y 04-U02 1/4 14  22.1  34.1  19
    Ø6 C-KQ2Y 06-U01 1/8 13  12.9  5.4  20.1  21.1  37.1  17.1  13.4  13.4  12
    C-KQ2Y 06-U02 14  14  23.1  37.1  20
    C-KQ2Y 06-U03 3/8 17  24.1  38.1  34
    Ø8 C-KQ2Y 08-U01 1/8 17  15.3  6.1  23.1  22.6  41.6  18.6  25.6  17.7  14
    C-KQ2Y 08-U02 14  24.6  42.1  22
    C-KQ2Y 08-U03 3/8 25.6  43.6  36
    Ø10 C-KQ2Y 10-U02 1/4 19  18.6  6.9  26.6  26.1  47.2  21  40  28.4  29
    C-KQ2Y 10-U03 3/8 27.1  48.1  39
    C-KQ2Y 10-U04 1/2 30.1  48.6  66
    Ø12 C-KQ2Y 12-U02 1/4 22  21  7.6  28.6  27.1  50.1  22.1  57.4  45.4  31
    C-KQ2Y 12-U03 3/8 28.1  51.2  41
    C-KQ2Y 12-U04 1/2 31.1  51.6  68

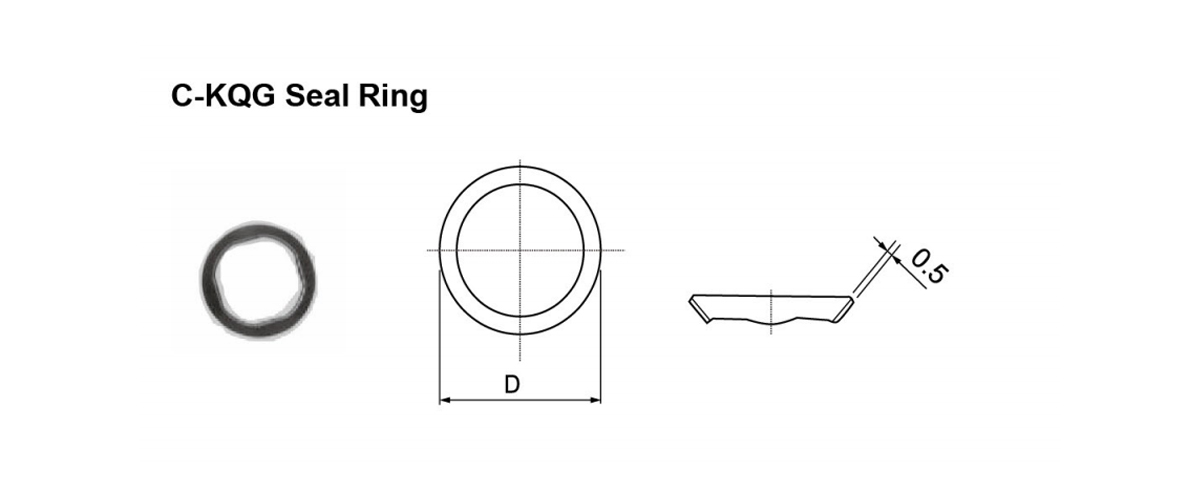

    Applicable Tubing O.D
    (mm)    		 Connection Thread T ØD Weight
    (g)
    C-KQG-U01 18  11.8  0.12
    C-KQG-U02 14  15.3  0.19
    C-KQG-U03 3/8 18.7  0.23
    C-KQG-U04 12  23.4  0.34
