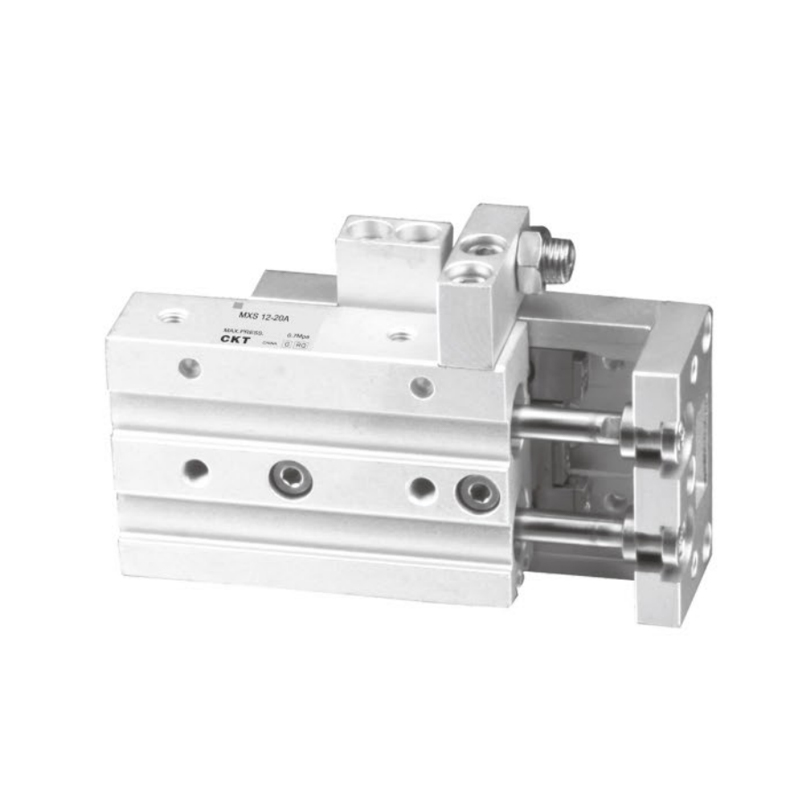

MXS Series Slide Cylinder (Cross Roller Guide) Dual Cylinder Type

Home / Products / Air Cylinder / Slide Cylinder / MXS Series Slide Cylinder (Cross Roller Guide) Dual Cylinder Type

MXS Series Slide Cylinder (Cross Roller Guide) Dual Cylinder Type MXS Series Slide Cylinder (Cross Roller Guide) Dual Cylinder Type
  • MXS Series Slide Cylinder (Cross Roller Guide) Dual Cylinder Type
  • MXS Series Slide Cylinder (Cross Roller Guide) Dual Cylinder Type
Slide Cylinder

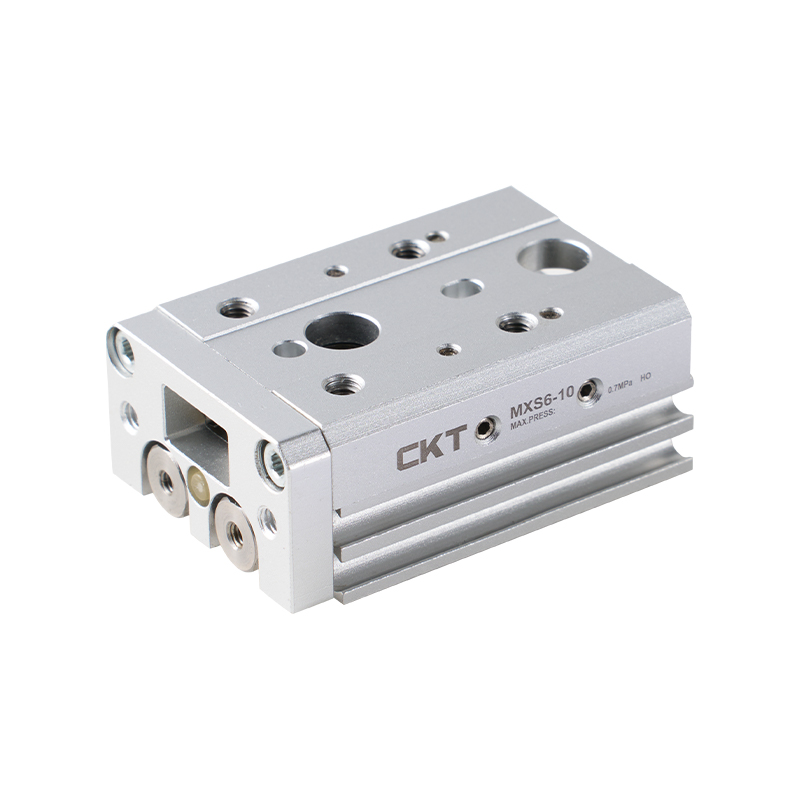

MXS Series Slide Cylinder (Cross Roller Guide) Dual Cylinder Type

1. Optional with adjustable stroke device (0-5mm);
2. Double cylinder design, 2 times output force, thin volume;
3. The cylinder and the workbench are combined to reduce the overall size;
4. The cross roller guide design is adopted, the friction is small, there is no gap between the cylinder and the workbench, suitable for precision assembly;
5. Can be installed from three sides;
6. Built-in magnetic ring type, magnetic switch can be installed.

E-mail: manager@cktworld.com
Download
PREV：MXQ Series Slide Cylinder (Circulating Linear Guide) Double Cylinder Type (Ø6~Ø25)
NEXT：No next article
  • Specification
    Model C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Bore Size mm) Ø6x2
    (equal to Ø8)    		 Ø8x2
    (equal to Ø11)    		 Ø12x2
    (equal to Ø17)    		 Ø16x2
    (equal to Ø22)    		 Ø20x2
    (equal to Ø28)    		 Ø25x2
    (equal to Ø35)
    Fluid Air
    Action Double acting
    Max.Sorking Pressure 07MPa
    Min.Working Pressure 0.15MPa
    Temperature -10～+60℃(No freezing)
    Piston Speed 50～500 mm/s
    Cushion Rubber bumper(standard))
    Lubrication Not required
    Connection Diameter M3×0.5 M5×0.8 Rc 1/8
    *Please  use  ISOVG32  if you want to  use  lubrication.

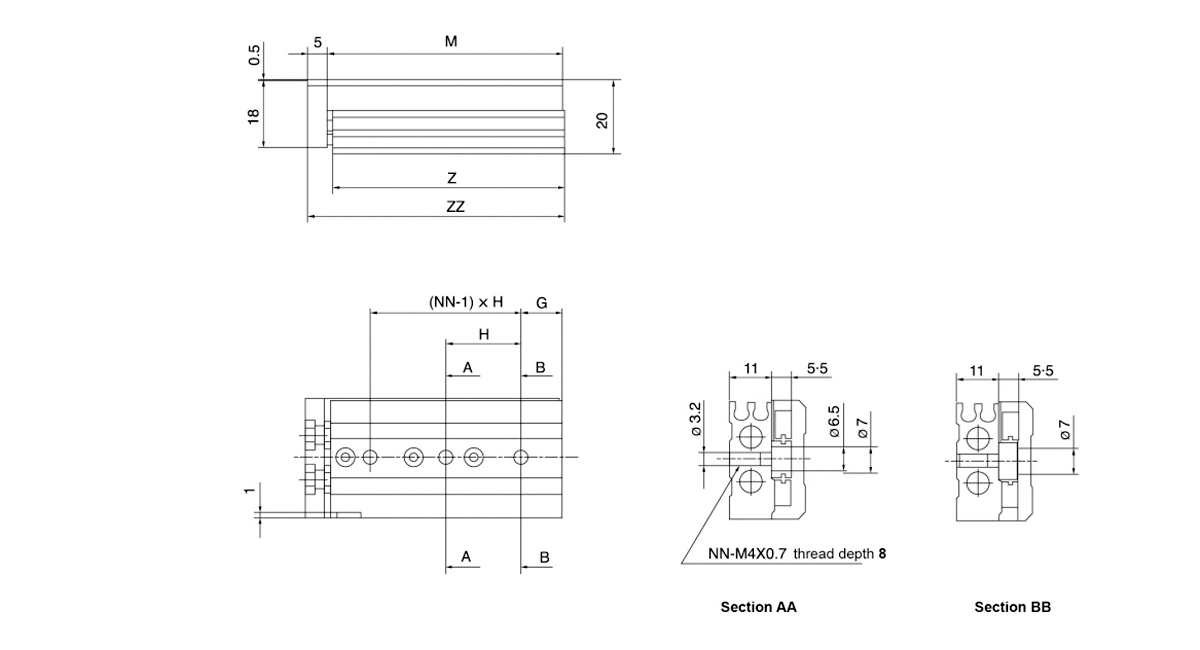

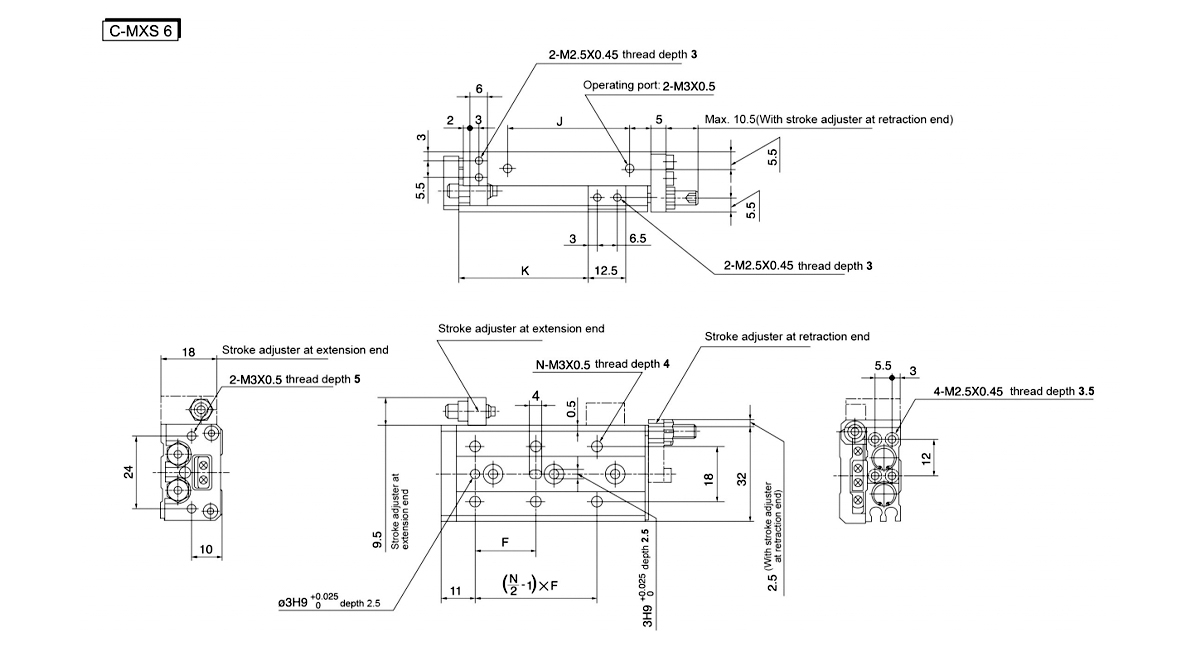

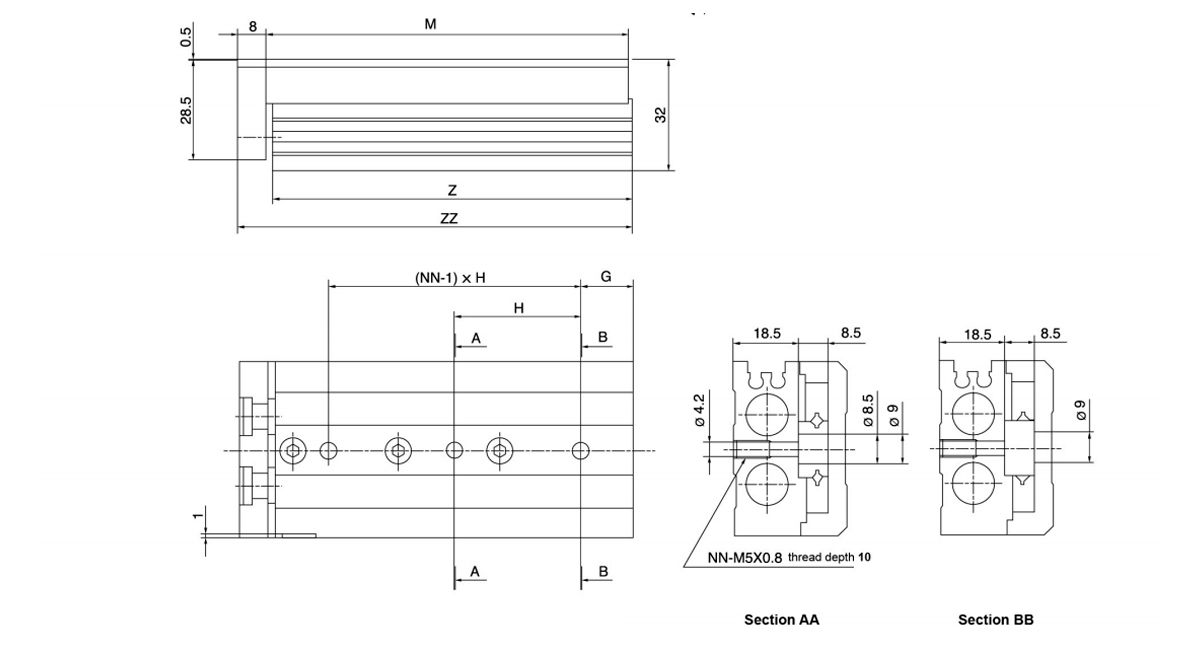

  • Model F N G H NN 1  J K M Z ZZ
    C-MXS6-10 20  4  6  25  2  10  17  22.5  42  41.5  48
    C-MXS6-20 30  4  6  35  2  10  27  32.5  52  51.5  58
    C-MXS6-30 20  6  11  20  3  7  40  42.5  62  61.5  68
    C-MXS6-40 28  6  13  30  3  19  50  52.5  84  83.5  90
    C-MXS6-50 38  6  17  24  4  25  60  62.5  100  99.5  106

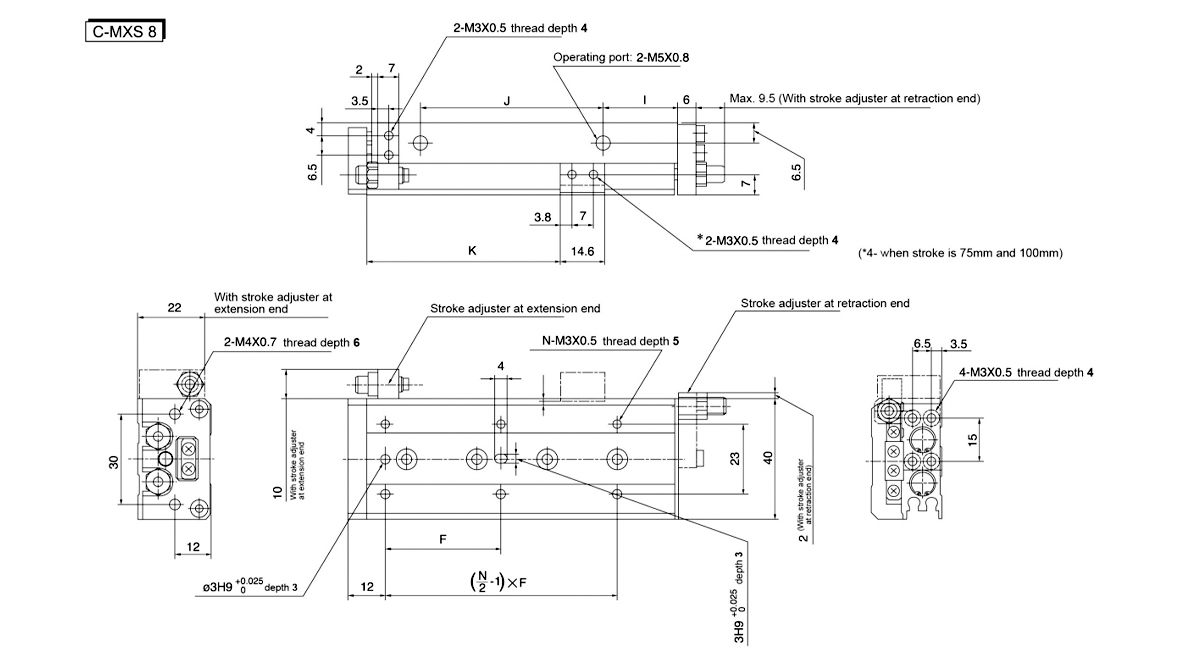

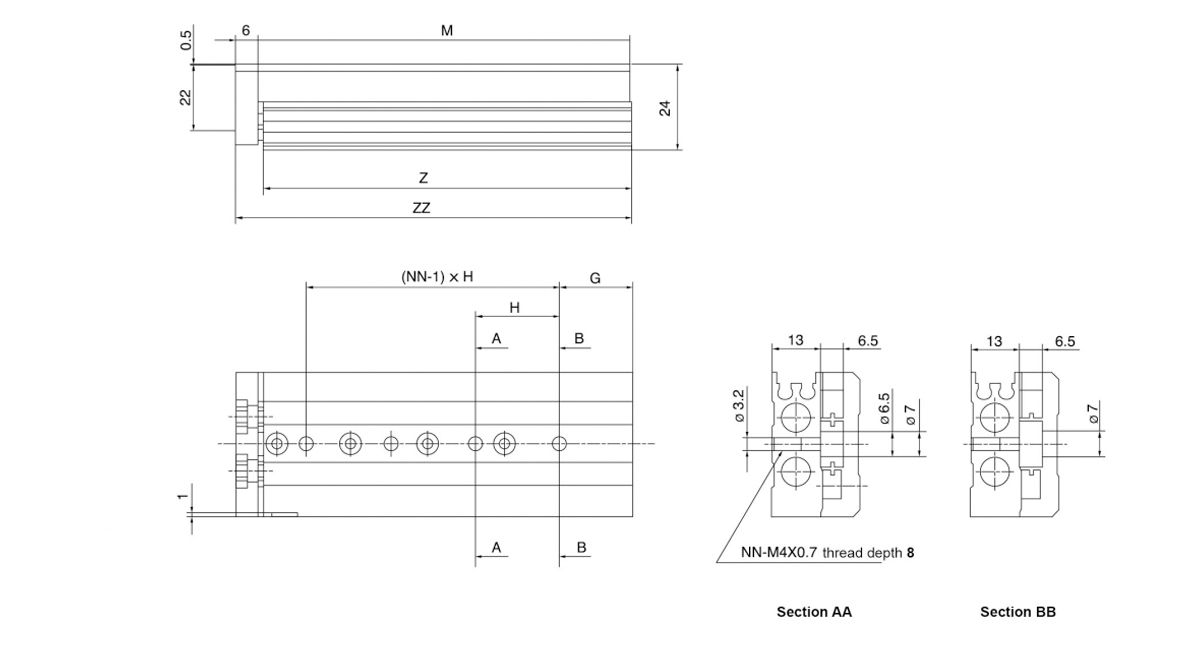

    Model F N G H NN I J K M Z ZZ
    C-MXS8-10 25  4  9  28  2  13  19.5  23.5  49  48.5  56
    C-MXS8-20 25  4  12  30  2  8.5  29  33.5  54  53.5  61
    C-MXS8-30 40  4  13  20  3  9.5  39  43.5  65  64.5  72
    C-MXS8-40 50  4  15  28  3  10.5  56  53.5  83  82.5  90
    C-MXS8-50 38  6  20  23  4  24.5  60  63.5  101  100.5  108
    C-MXS8-75 50  6  27  28  5  38.5  96  88.5  151  150.5  158

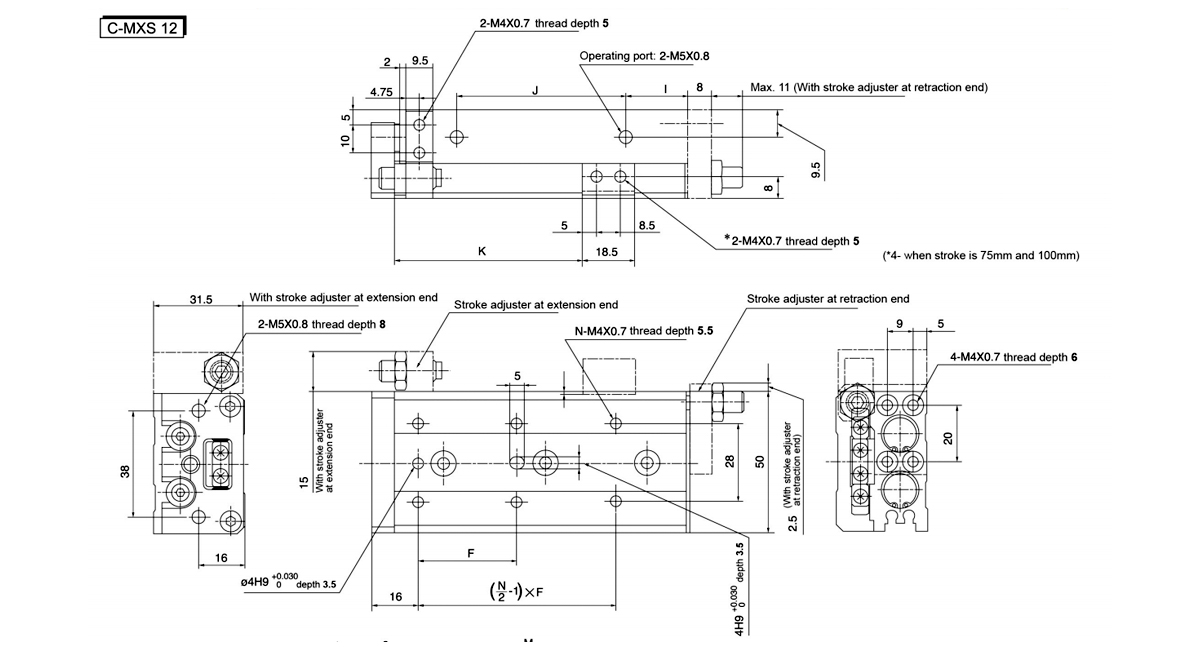

    Model F N G H NN 1  J K M Z ZZ
    C-MXS12-10 35  4  15  40  2  10  40  26.5  71  70  80
    C-MXS12-20 35  4  15  40  2  10  40  36.5  71  70  80
    C-MXS12-30 35  4  15  40  2  10  40  46.5  71  70  80
    C-MXS12-40 50  4  17  25  3  10  52  56.5  83  82  92
    C-MXS12-50 35  6  15  36  3  22  60  66.5  103  102  112
    C-MXS12-75 55  6  25  36  4  43  85  91.5  149  148  158
    C-MXS12-100 65  6  35  38  5  52  130  116.5  203  202  212

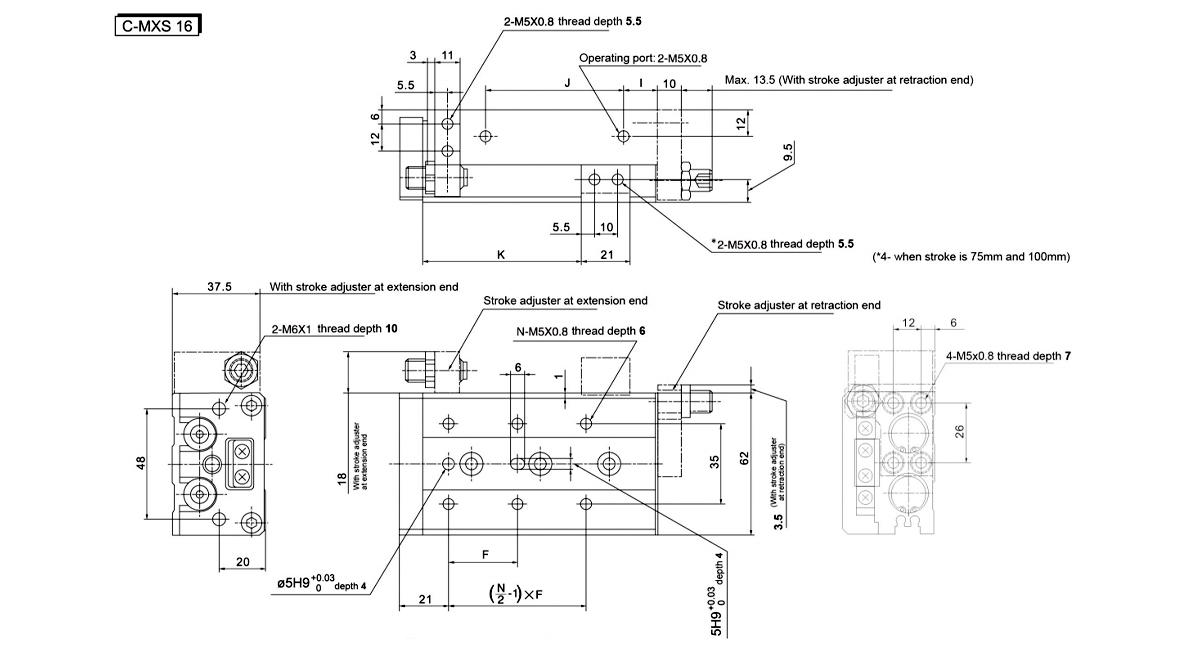

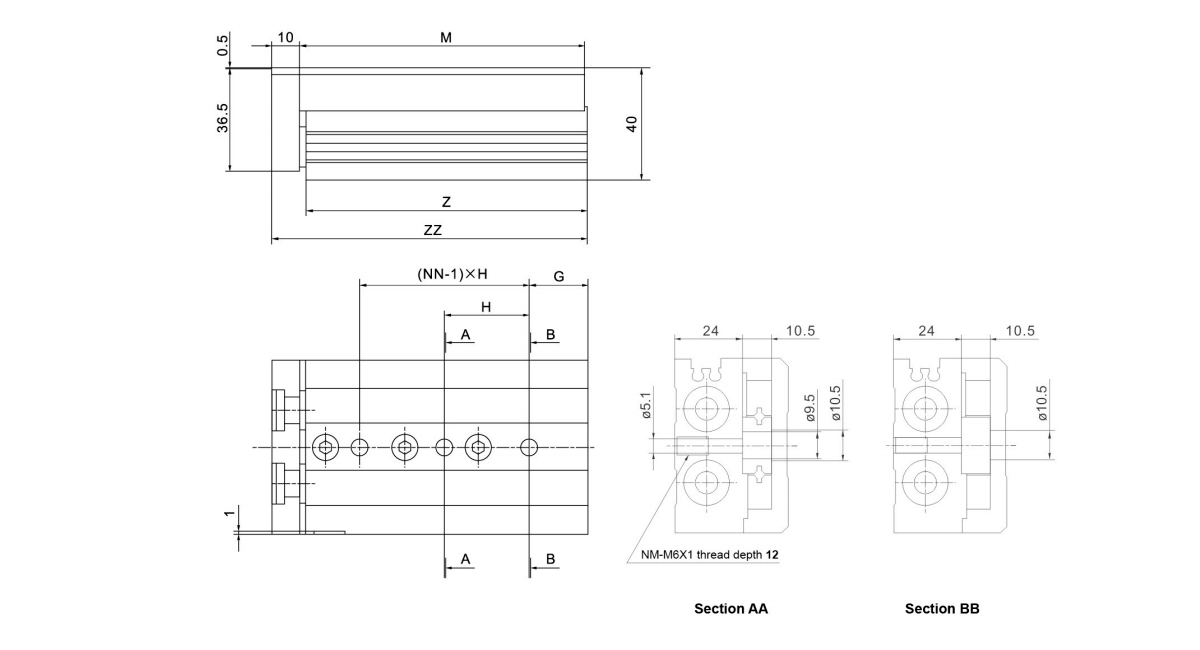

    Model F N G H NN 1  J K M Z ZZ
    C-MXS16-10 35  4  16  40  2  10  40  29  76  75  87
    C-MXS16-20 35  4  16  40  2  10  40  39  76  75  87
    C-MXS16-30 35  4  16  40  2  10  40  49  76  75  87
    C-MXS16-40 40  4  16  50  2  10  50  59  86  85  97
    C-MXS16-50 30  6  21  30  3  15  60  69  101  100  112
    C-MXS16-75 55  6  26  35  4  40  85  94  151  150  162
    C-MXS16-100 65  6  39  35  5  55  118  119  199  198  210
    C-MXS16-125 70  8  19  35  7  68  155  144  249  248  260

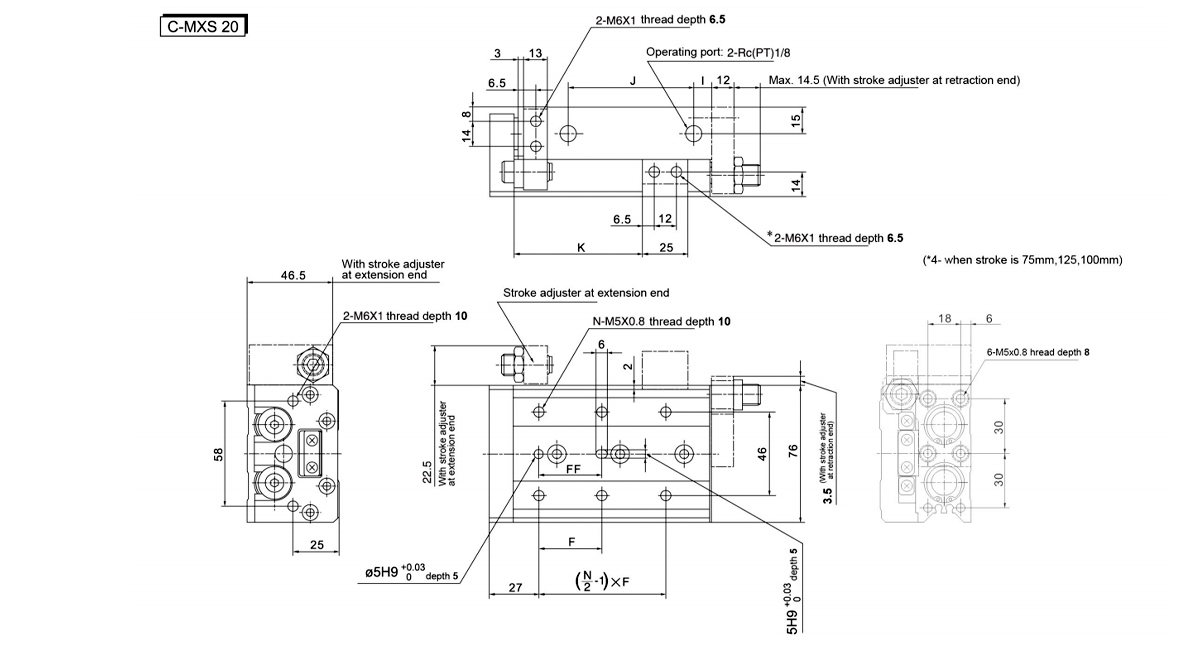

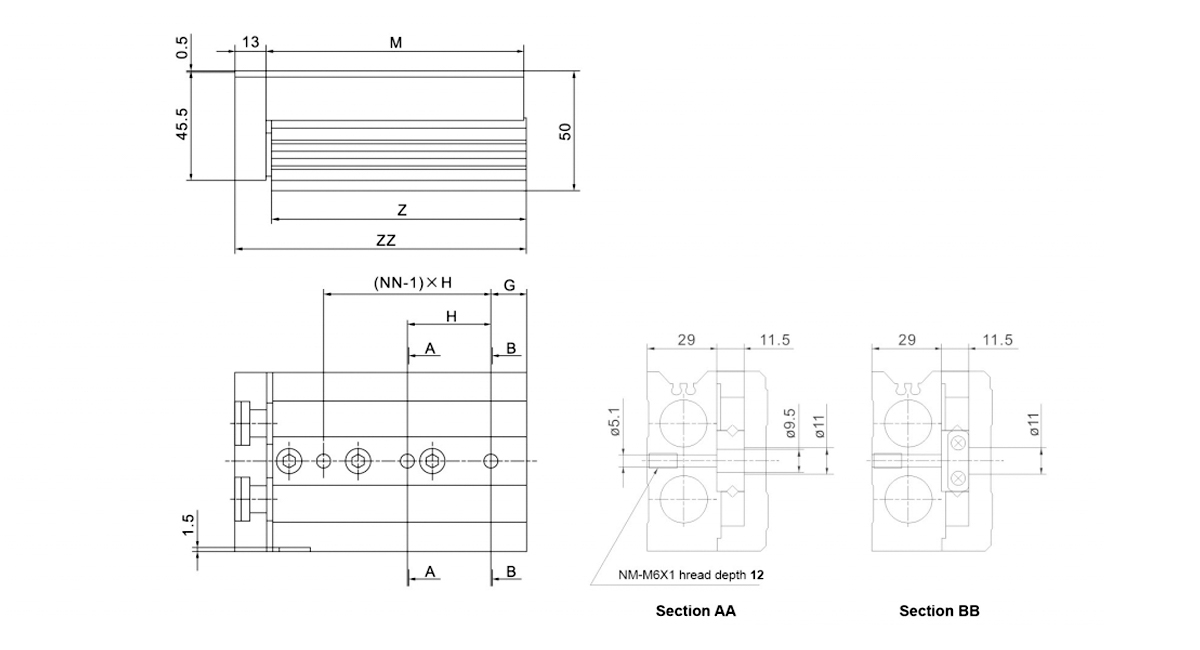

    Model F FF N G H NN - J K M Z ZZ
    C-MXS20-10 50  40  4  15  45  2  10  44  31  83  81.5  97
    C-MXS20-20 50  40  4  15  45  2  10  44  41  83  81.5  97
    C-MXS20-30 50  40  4  15  45  2  10  44  51  83  81.5  97
    C-MXS20-40 60  50  4  15  55  2  10  54  61  93  91.5  107
    C-MXS20-50 35  35  6  15  35  3  10  69  71  108  106.5  122
    C-MXS20-75 60  60  6  19  35  4  10  108  96  147  145.5  161
    C-MXS20-100 70  70  6  37  35  5  58  113  121  200  198.5  214
    C-MXS20-125 70  70  8  41  38  6  70  155  146  254  252.5  268
    C-MXS20-150 80  80  8  19  44  7  87  190  171  306  304.5  320

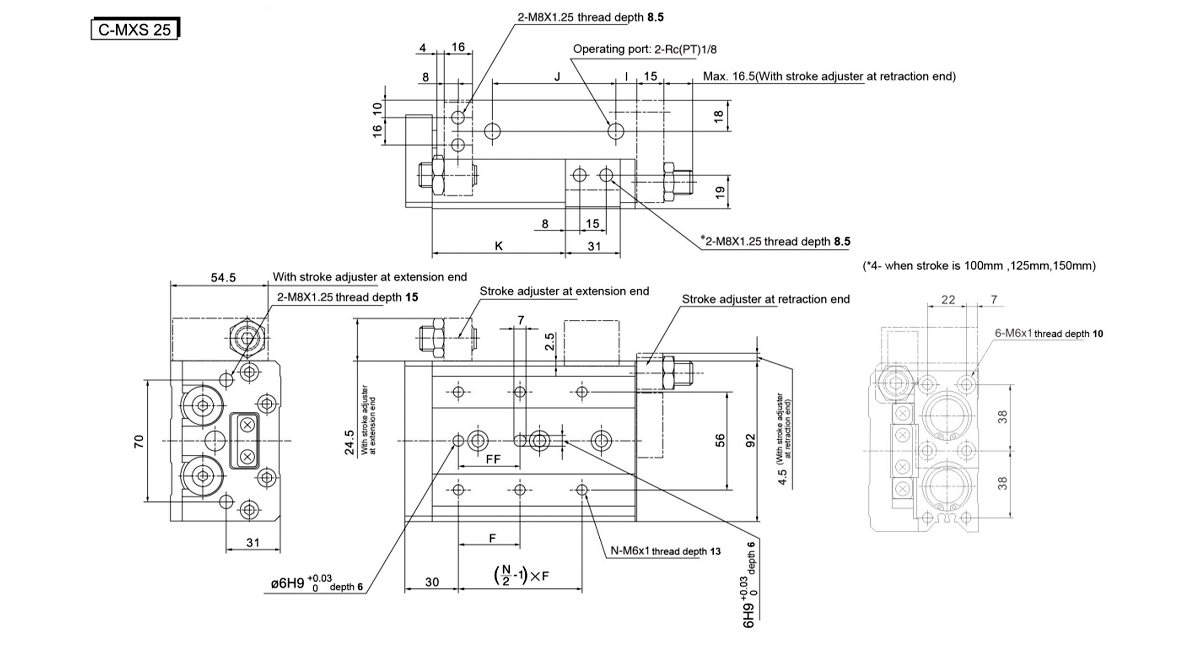

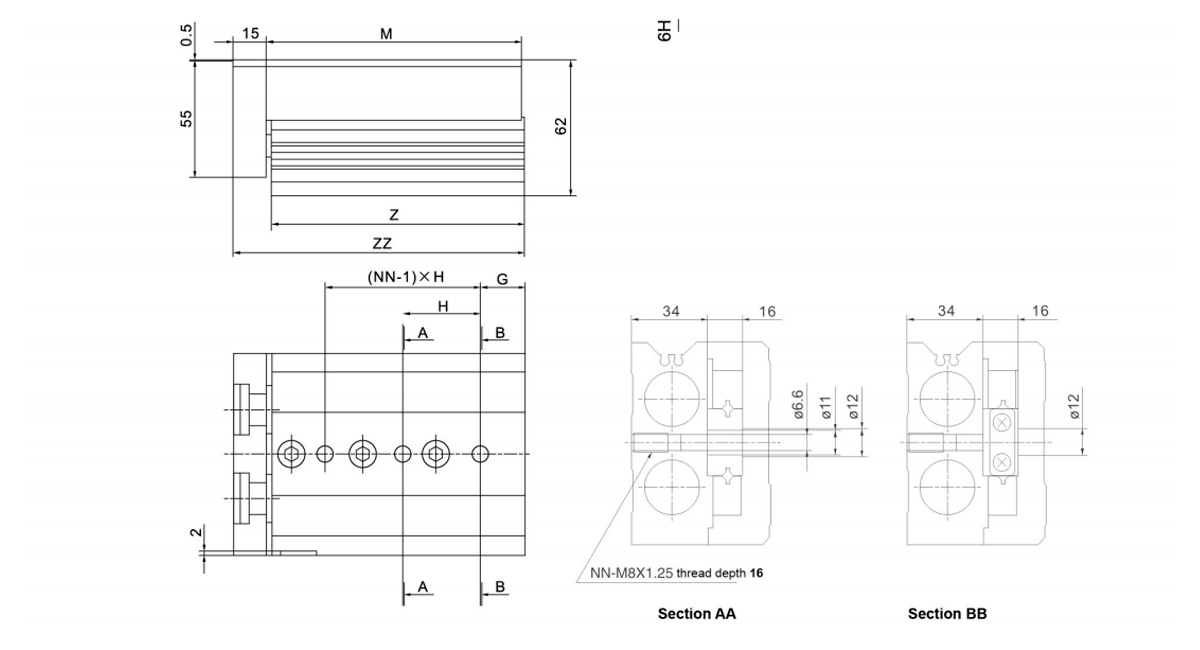

    Model F FF N G H NN I J K M Z ZZ
    C-MXS25-10 50  40  4  22  45  2  12  47  35  92  90.5  108
    C-MXS25-20 50  40  4  22  45  2  12  47  45  92  90.5  108
    C-MXS25-30 50  40  4  22  45  2  12  47  55  92  90.5  108
    C-MXS25-40 60  50  4  22  55  2  12  57  65  102  100.5  118
    C-MXS25-50 35  35  6  20  35  3  12  70  75  115  113.5  131
    C-MXS25-75 60  60  6  26  35  4  33  90  100  156  154.5  172
    C-MXS25-100 70  70  6  32  35  5  50  114  125  197  195.5  213
    C-MXS25-125 75  75  8  40  38  6  67  155  150  255  253.5  271
    C-MXS25-150 80  80  8  30  40  7  82  180  175  295  293.5  311

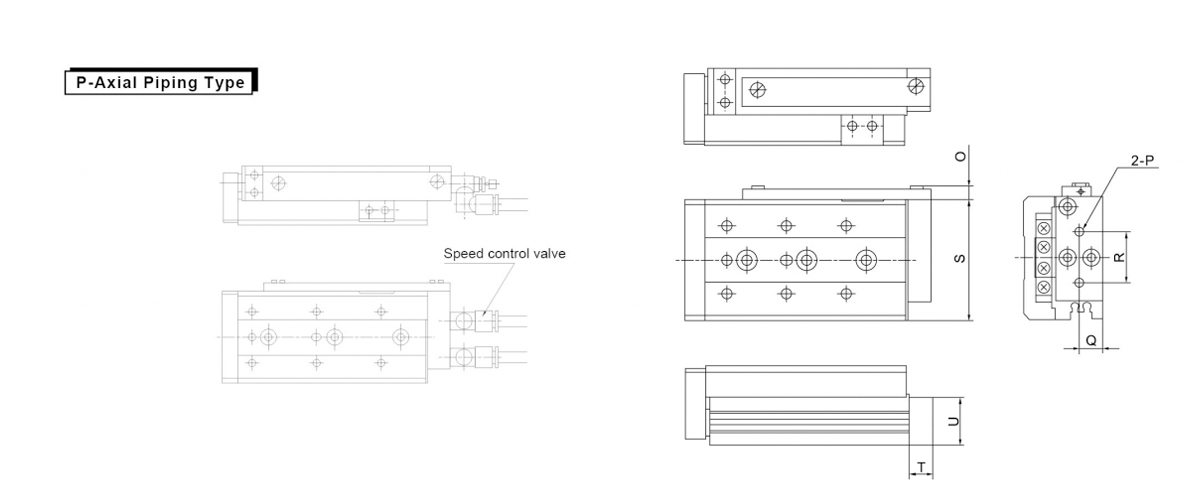

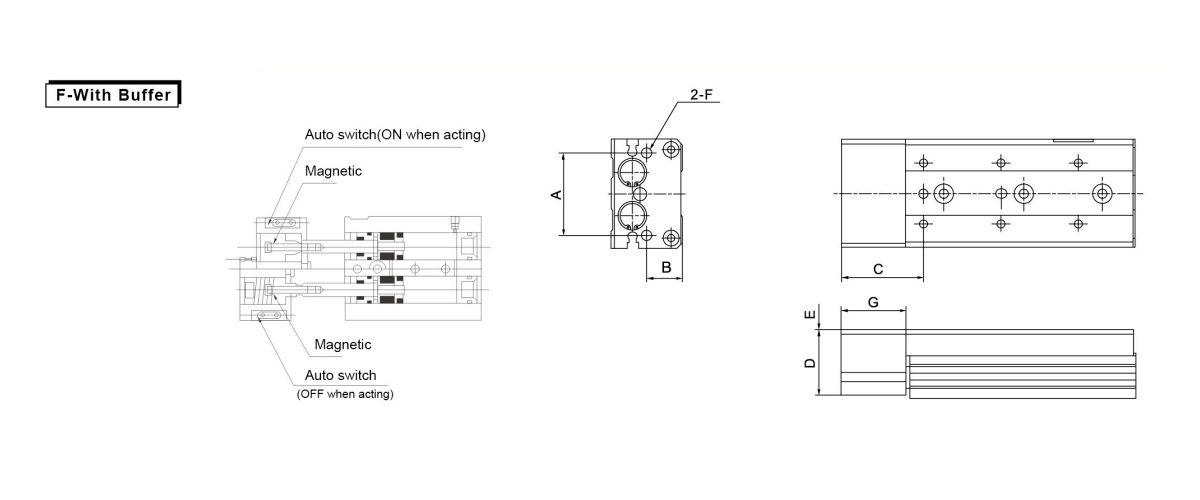

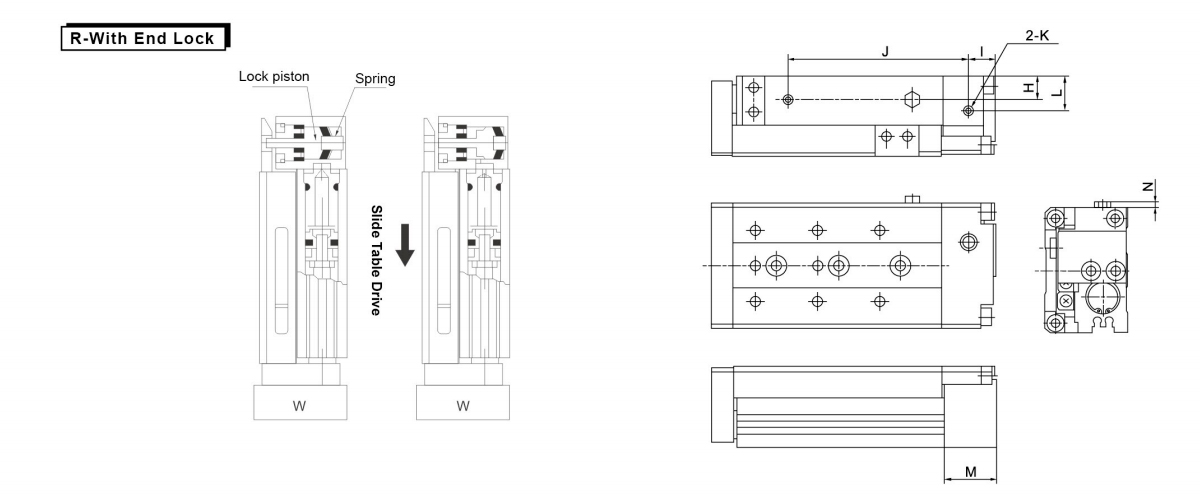

    Model A B C D E F G H 1  J K L M N O P Q R S T  U
    10  20  30  40  50  75  100  125  150
    C-MXS6 24  10  28  19  0.5  M3×0.5 22  - - - - - - - - - - - - - - - 5.6  M3X0.5 5.5  12  32  8  11.5
    C-MXS8 30  12  28.5  22.5  0.5  M4×0.7 22.5  6.5  9  39  44  55  73  91  141  - - - M3X0.5 10  15.5  3  6.5  M5X0.8 6.5  15  40  12  13.5
    C-MXS12 38  16  37  30  0.5  M5×0.8 29  9.5  10.5  59.5  59.5  59.5  71.5  91.5  137.5  191.5  - - M5X0.8 14.5  20  3  6.5  M5X0.8 9.5  20  50  12  18.7
    C-MXS16 48  20  41  37.5  0.5  M6×1 30  12  13  62  62  62  72  87  137  185  235  - M5X0.8 18  25  3  6.5  M5X0.8 12  26  62  12  23.5
    C-MXS20 58  25  44.5  45.5  0.5  M6×1 30.5  15  15.5  68.5  68.5  68.5  78.5  93.5  132.5  185.5  239.5  291.5  Rc1/8 20  30  11.5  Rc1/8 15  32  76  20  29.5
    C-MXS25 70  31  50  55  0.5  M8×1.25 35  18  18  76  76  76  86  99  140  181  239  279  Rc1/8 25.5  35  11.5  Rc1/8 18  40  92  20  35.5
