MXQ Series Slide Cylinder (Circulating Linear Guide) Double Cylinder Type (Ø6~Ø25)

Home / Products / Air Cylinder / Slide Cylinder / MXQ Series Slide Cylinder (Circulating Linear Guide) Double Cylinder Type (Ø6~Ø25)

MXQ Series Slide Cylinder (Circulating Linear Guide) Double Cylinder Type (Ø6~Ø25) MXQ Series Slide Cylinder (Circulating Linear Guide) Double Cylinder Type (Ø6~Ø25)
  • MXQ Series Slide Cylinder (Circulating Linear Guide) Double Cylinder Type (Ø6~Ø25)
  • MXQ Series Slide Cylinder (Circulating Linear Guide) Double Cylinder Type (Ø6~Ø25)
Slide Cylinder

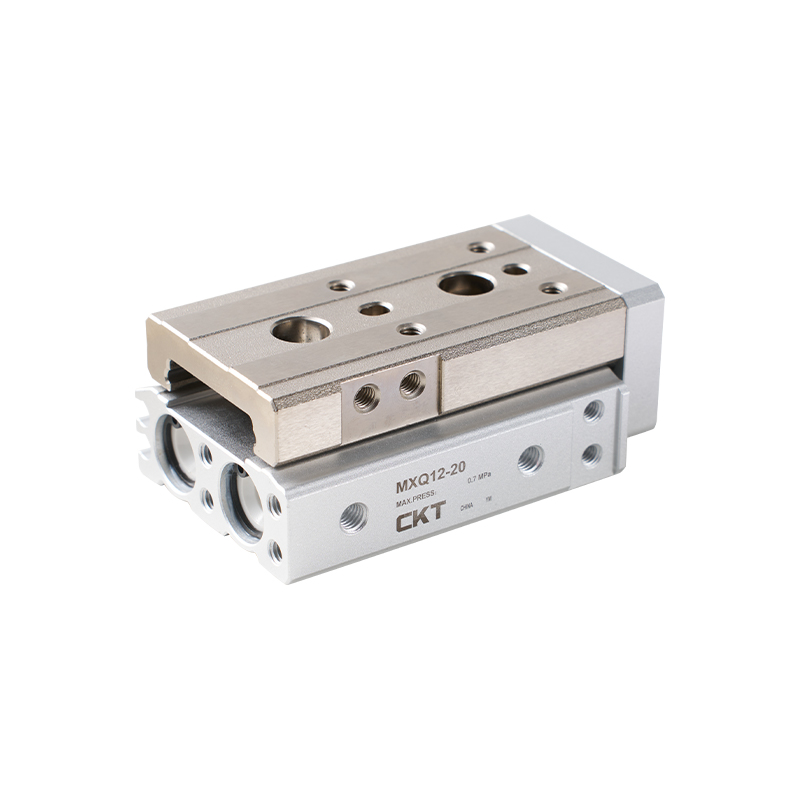

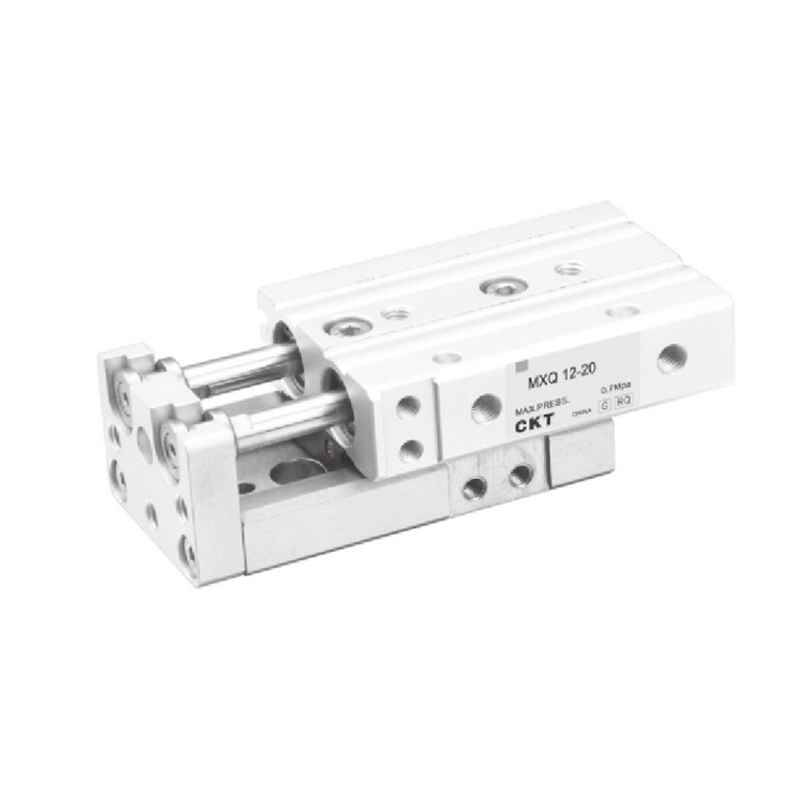

MXQ Series Slide Cylinder (Circulating Linear Guide) Double Cylinder Type (Ø6~Ø25)

1. Small size, strong, high precision;
2. Combination of small cylinder and circulating linear guide;
3. Parallelism: 30μm. Verticality: 5030μm;
4. Double cylinder design, 2 times output force;
5. Large load torque;
6. Adjustable stroke (with stroke adjustment device)
7. Magnetic switch can be installed.

E-mail: manager@cktworld.com
Download
PREV：MXH Series Small Slide Cylinder (Linear Guide) (Ø6~Ø20)
NEXT：MXS Series Slide Cylinder (Cross Roller Guide) Dual Cylinder Type
  • Standard Specification
    Model C-MXQ6 C-MXQ8 C-MXQ    12 C-MXQ    16 C-MXQ    20 C-MXQ    25
    Bore Size (mm) ⑧6×2
    (equal to φ8)    		 08×2
    (equal to φ11)    		 Ø12×2
    (equal to  φ17)    		 Ø12×2
    (equal to  φ22)    		 Ø20×2
    (equal to Φ28)    		 025×2
    (equal to φ35)
    Fluid Air
    Action Double acting
    Max.Operating Pressure 0.7MPa
    Min.Operating Pressure 0.15MPa
    Ambient &Fluid Temperature -10~+60℃(No freezing)
    Piston Speed 50~500mm/s(Metal stopper:50～200mm/s)
    Cushion Rubber bumper(Standard),Shock absorber,None(Metal stopper)
    Stroke Length Tolerance
             (mm)
    Lubrication Not required
    Piping Port Size M5×0.8 Rc1/8
    Note1)Please use ISOVG32 if you want to use lubrication.

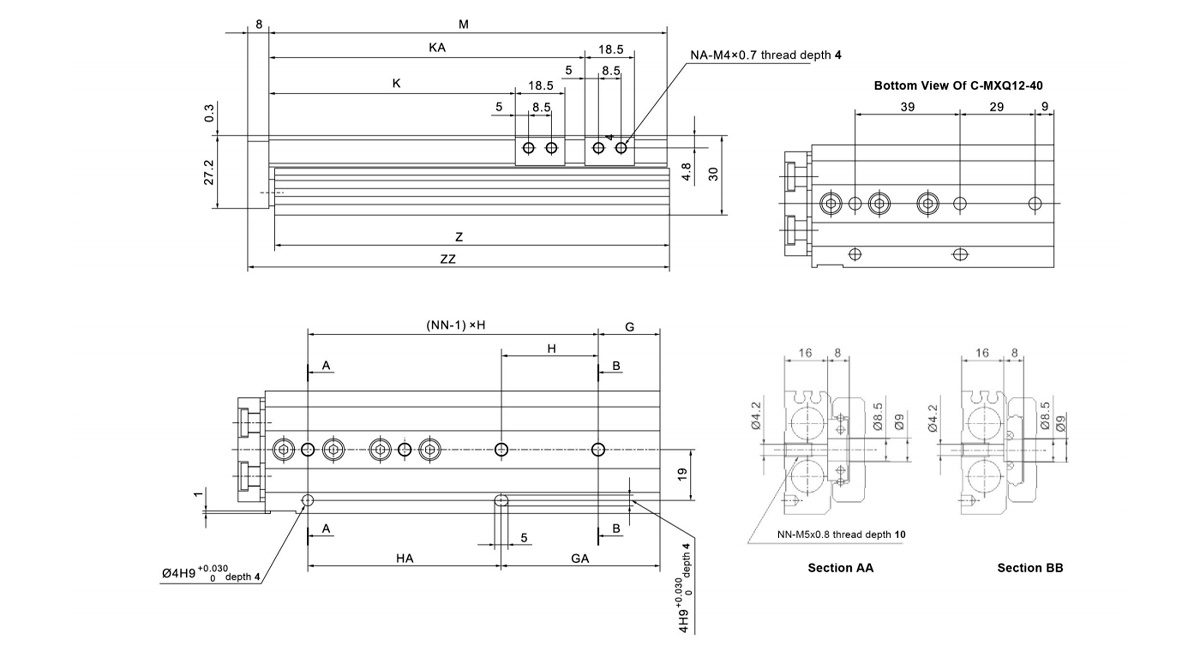

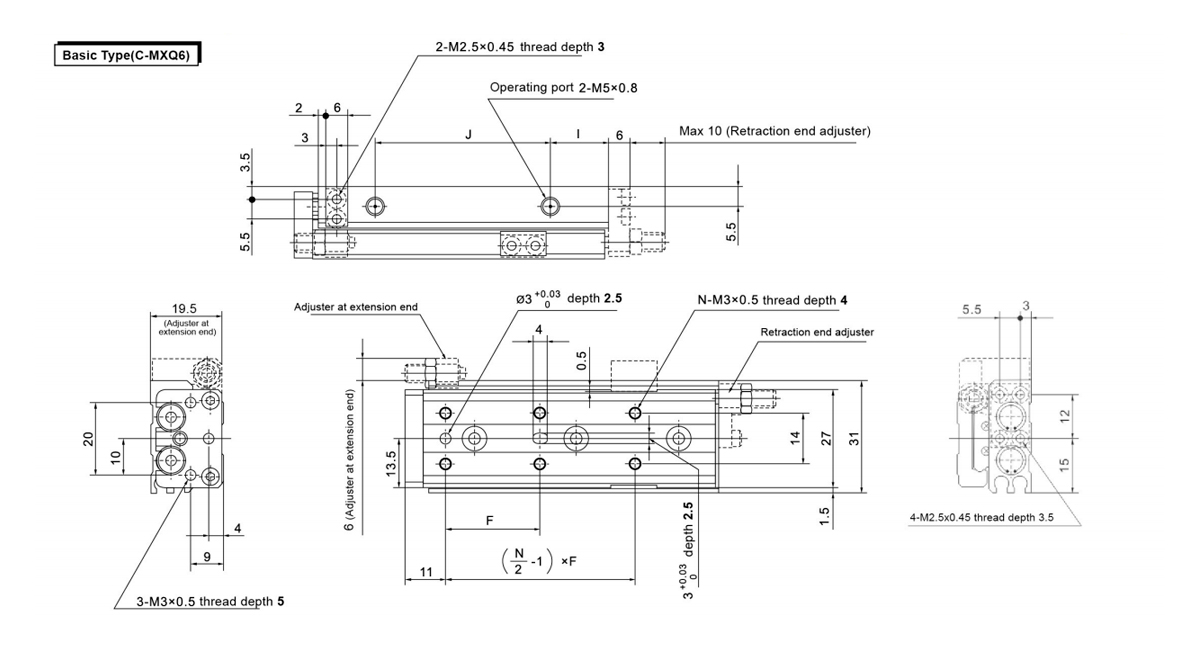

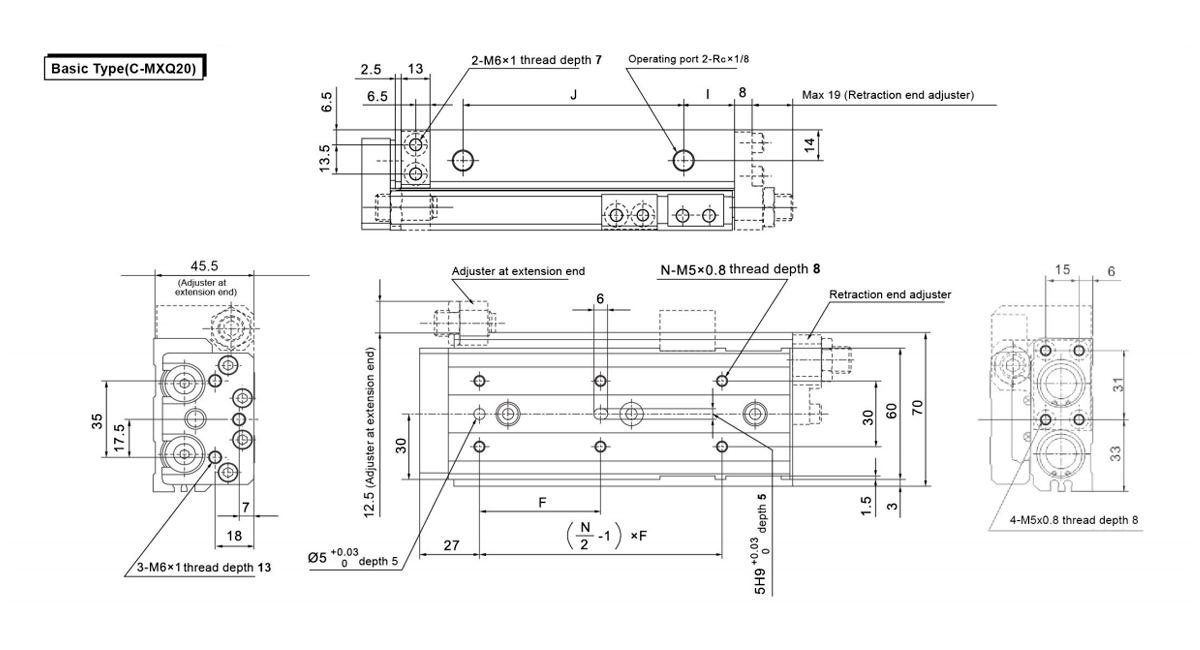

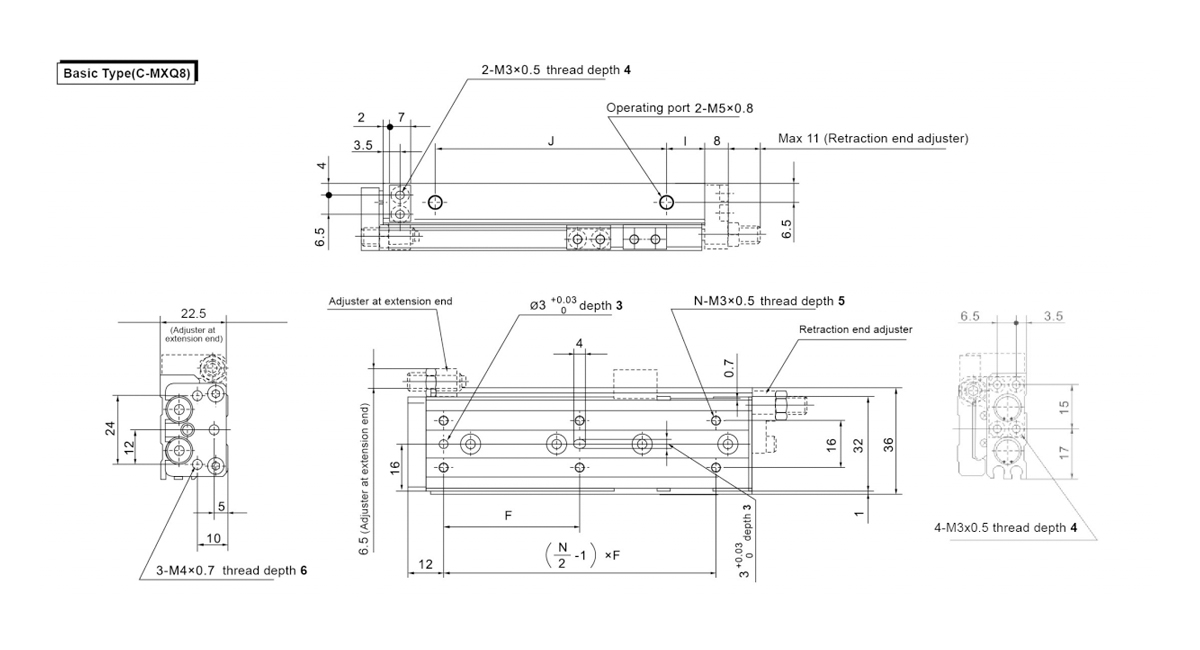

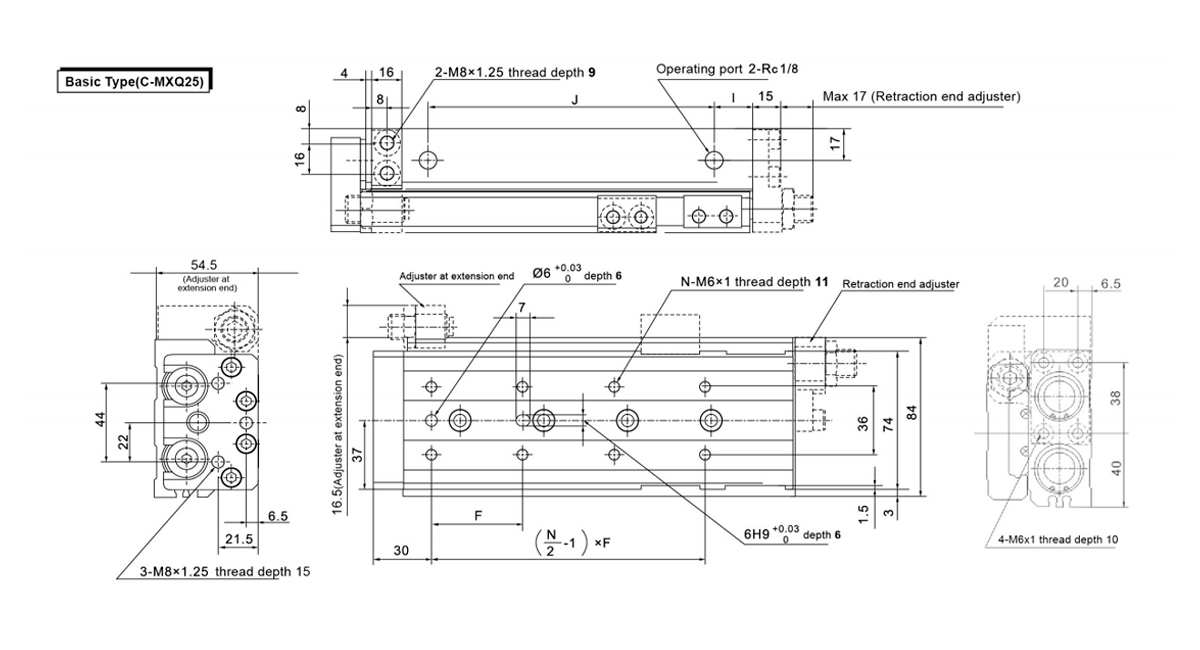

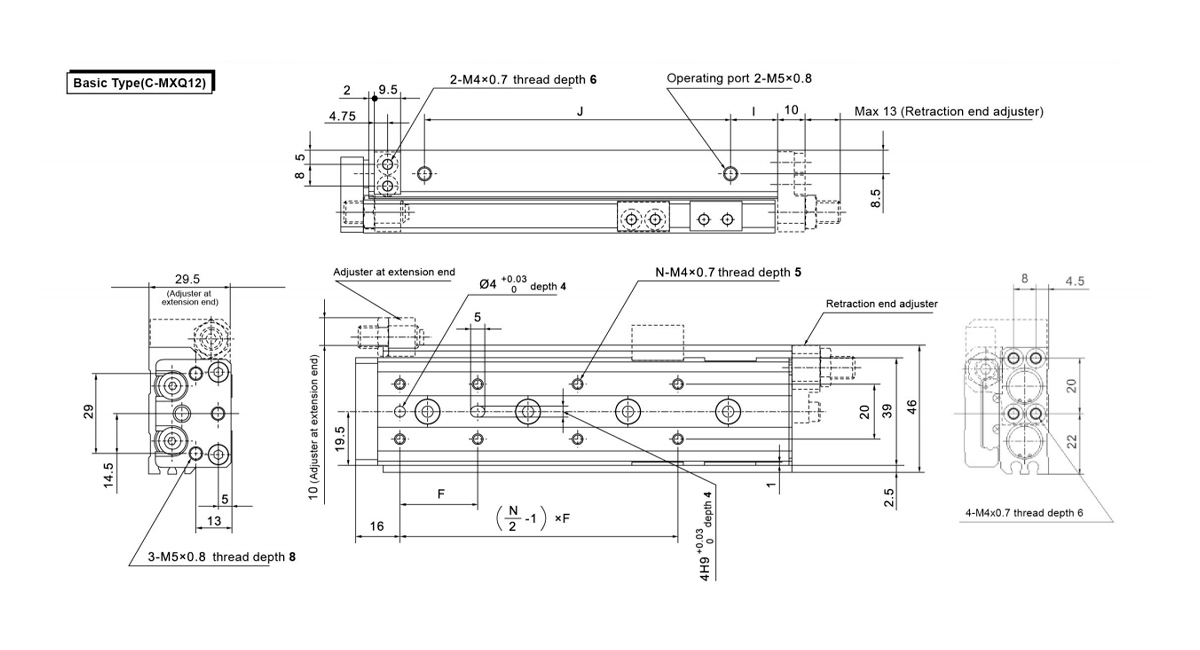

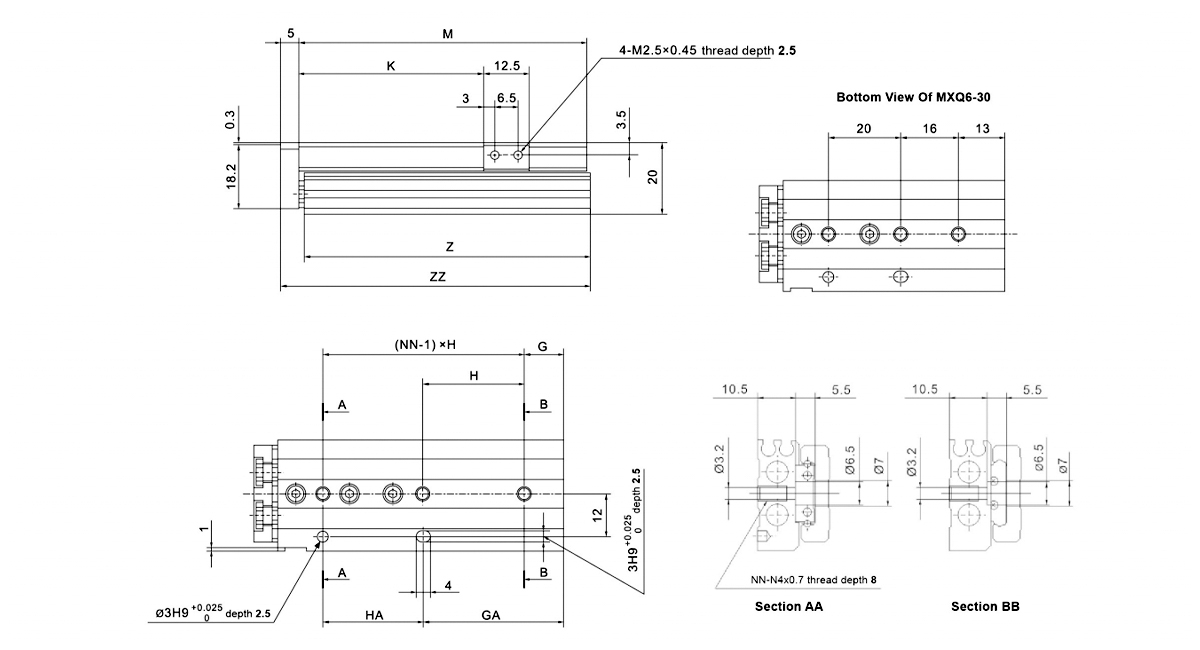

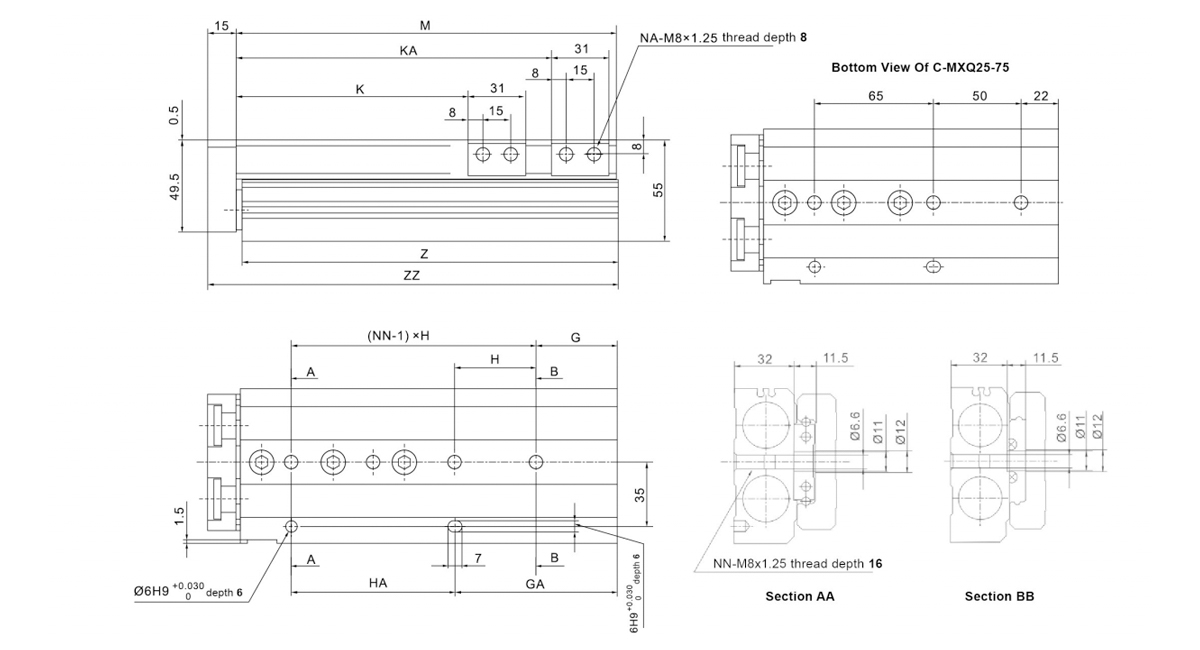

  • Model F N G H NN GA HA I J K M Z ZZ
      C-MXQ6-10 22  4  6  23  2  13  16  9  17  21.5  42  41.5  48
    C-MXQ6-20 25  4  13  26  2  13  26  9  27  31.5  52  51.5  58
    C-MXQ6-30 21  6  - - 3  29  20  9  37  41.5  62  61.5  68
    C-MXQ6-40 26  6  11  28  3  39  28  16  48  51.5  80  79.5  86
    C-MXQ6-50 27  6  21  28  3  49  28  9  65  61.5  90  89.5

    96

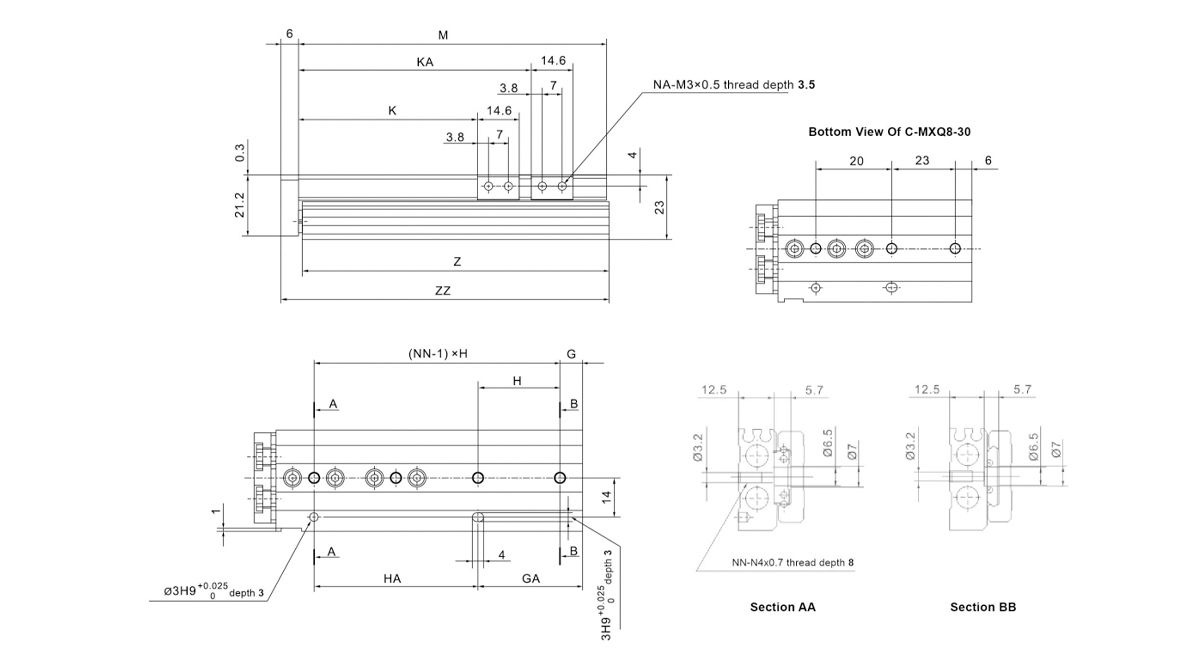

    Model F N G H NN GA HA I J K KA NA M Z ZZ
    C-MXQ8-10 25  4  7  25  2  13  19  11  17  23.5  - 4  46  45.6  53
    C-MXQ8-20 25  4  14  28  2  14  28  10  28  33.5  - 4  56  55.5  63
    C-MXQ8-30 26  6  - - 3  29  27  12  40  43.5  - 4  70  69.5  77
    C-MXQ8-40 32  6  8  31  3  39  31  14  52  53.5  - 4  84  83.5  91
    C-MXQ8-50 46  6  8  29  4  37  58  13  78  63.5  82.5  8  109  108.5  116
    C-MXQ8-75 50  6  31  30  4  61  60  12  105  88.5  112.5  8  135  134.5  142

    Model F N G H NN GA HA I J K KA NA M Z ZZ
    C-MXQ12-10 28  4  18  32  2  18  32  12  34  26.5  - 4  67  66  76
    C-MXQ12-20 28  4  18  32  2  18  32  12  34  36.5  - 4  67  66  76
    C-MXQ12-30 38  4  20  40  2  20  40  14  42  46.5  - 4  77  76  86
    C-MXQ12-40 34  6  - - 3  38  39  15  58  56.5  - 4  94  93  103
    C-MXQ12-50 34  6  9  39  3  48  39  13  70  66.5  - 4  104  103  113
    C-MXQ12-75 36  8  23  36  4  59  72  17  110  91.5  117.5  8  148  147  157
    C-MXQ12-100 36  10  12  36  5  84  72  17  135  116.5  142.5  8  173  172  182

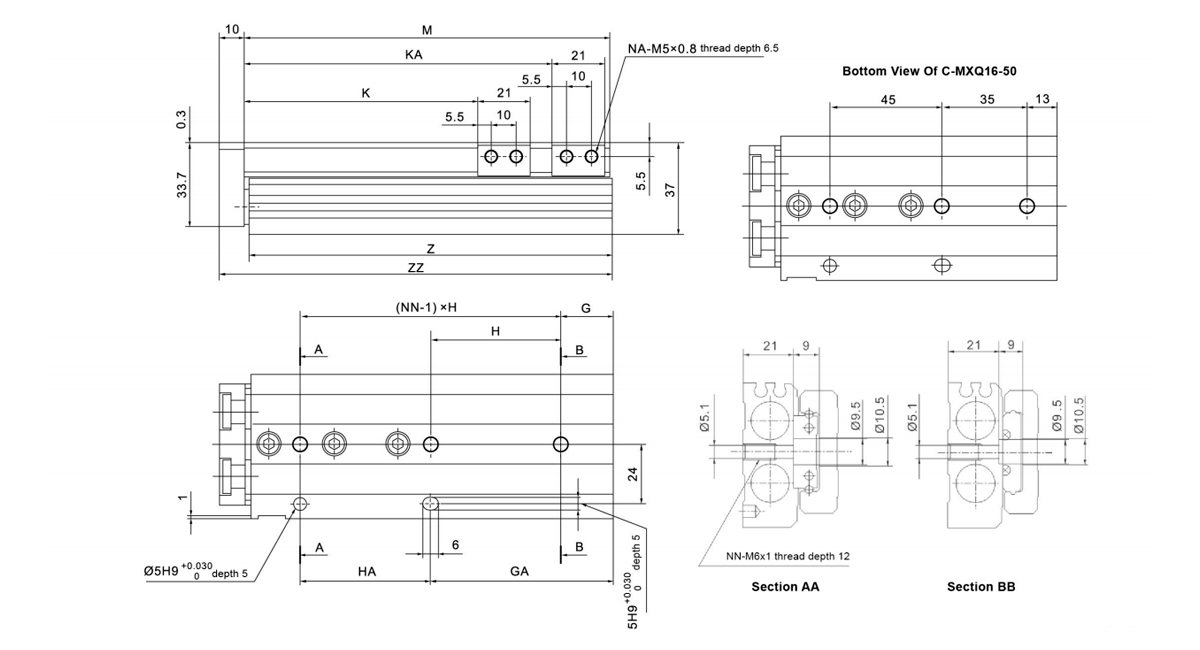

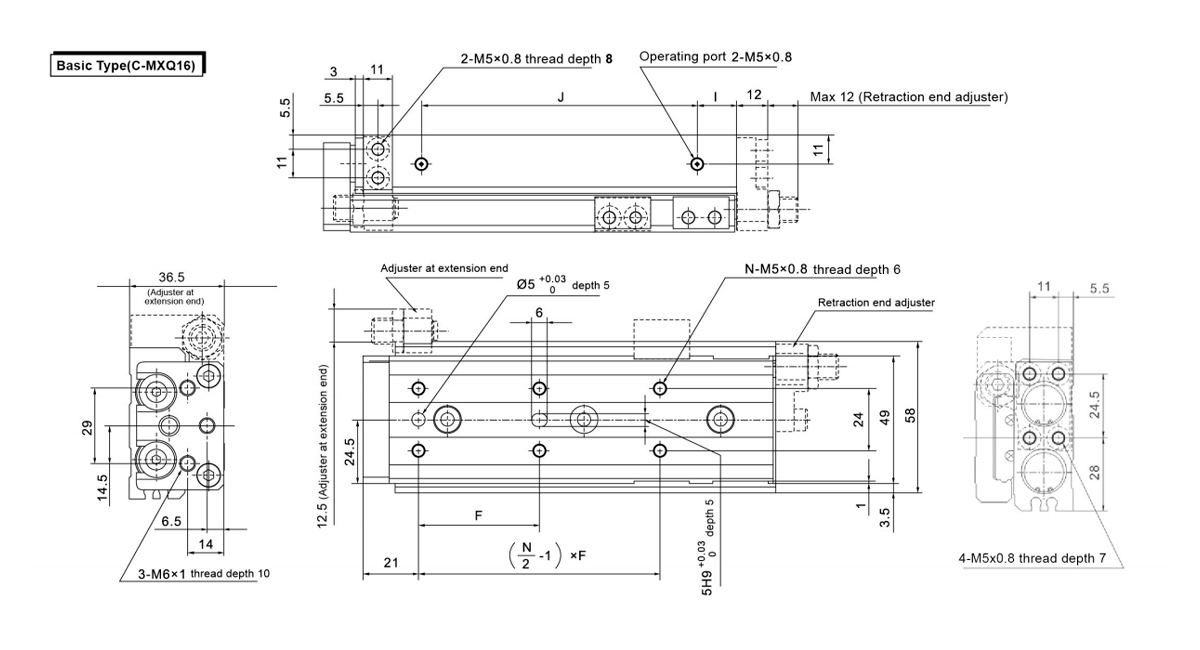

    Model F N G H NN GA HA I J K KA NA M Z ZZ
    C-MXQ16-10 38  4  18  39  2  18  39  12  40  28  - 4  78  77  89
    C-MXQ16-20 38  4  18  39  2  18  39  12  40  38  - 4  78  77  89
    C-MXQ16-30 48  4  19  48  2  19  48  12  50  48  - 4  88  87  99
    C-MXQ16-40 58  4  19  58  2  19  58  12  63  58  - 4  98  97  109
    C-MXQ16-50 40  6  - - 3  48  45  20  68  68  91  8  114  113  125
    C-MXQ16-75 46  6  21  52  3  73  52  15  105  93  123  8  146  145  157
    C-MXQ16-100 44  8  36  44  4  80  88  18  145  118  166  8  189  188  200
    C-MXQ16-125 44  10  17  44  5  105  88  23  165  143  191  8  214  213  225

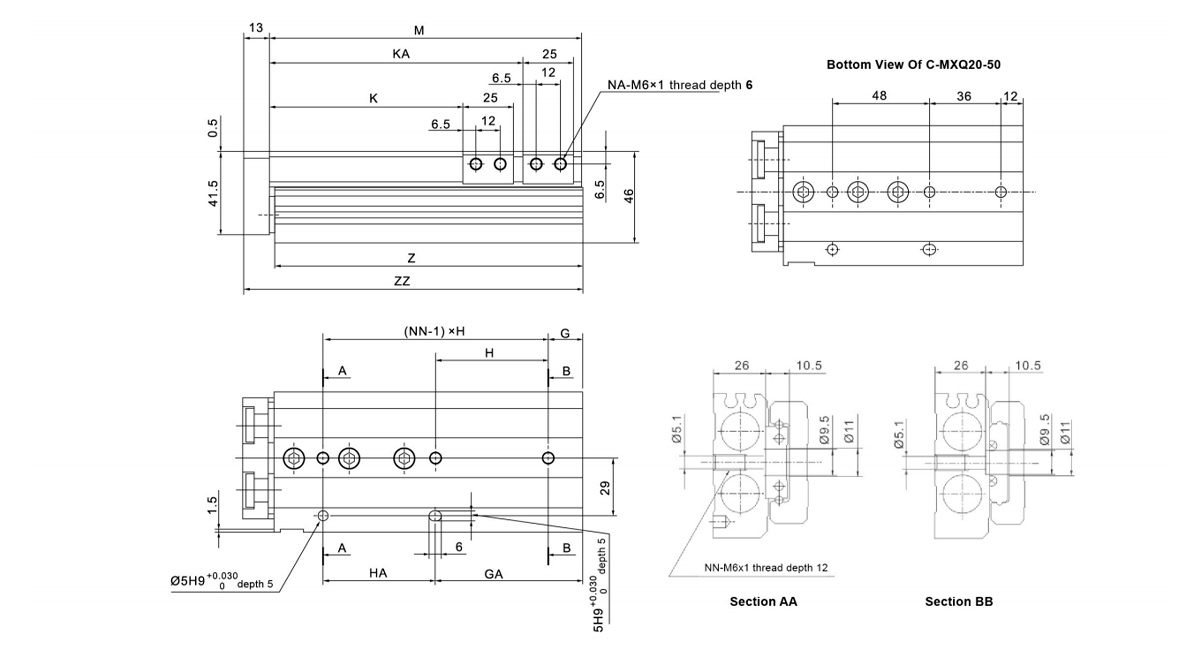

    Model F N G H NN GA HA I J K KA NA M Z ZZ
    C-MXQ20-10 45  4  22  46  2  18  50  16  46  31  - 4  94  92.5  108
    C-MXQ20-20 40  4  22  46  2  18  50  16  46  41  - 4  94  92.5  108
    C-MXQ20-30 48  4  22  46  2  18  50  16  46  51  - 4  94  92.5  108
    C-MXQ20-40 58  4  22  56  2  22  56  16  56  61  - 4  104  102.5  118
    C-MXQ20-50 42  6  - - 3  48  48  18  72  71  - 4  122  120.5  136
    C-MXQ20-75 55  6  17  56  3  73  56  23  100  96  126  8  155  153.5  169
    C-MXQ20-100 50  8  18  56  4  74  112  25  155  121  183  8  212  210.5  226
    C-MXQ20-125 55  8  37  59  4  96  118  18  190  146  211  8  240  238.5  254
    C-MXQ20-150 62  8  56  62  4  118  124  21  215  171  239  8  268  266.5  282

    Model F N G H NN GA HA 1  J K KA NA M Z ZZ
    C-MXQ25-10 55  4  23  55  2  23  55  16  56  35  - 4  107  105.5  123
    C-MXQ25-20 46  4  23  55  2  23  55  16  56  45  - 4  107  105.5  123
    C-MXQ25-30 55  4  23  55  2  23  55  16  56  55  - 4  107  105.5  123
    C-MXQ25-40 65  4  23  65  2  23  65  16  66  65  - 4  117  115.5  133
    C-MXQ25-50 75  4  32  80  2  32  80  16  90  75  - 4  141  139.5  157
    C-MXQ25-75 60  6  - - 3  72  65  31  100  100  - 4  166  164.5  182
    C-MXQ25-100 48  8  44  44  4  88  88  20  150  125  170  8  205  203.5  221
    C-MXQ25-125 60  8  31  66  4  97  132  18  205  150  223  8  258  256.5  274
    C-MXQ25-150 65  8  56  66  4  122  132  18  230  175  248  8  283  281.5  299

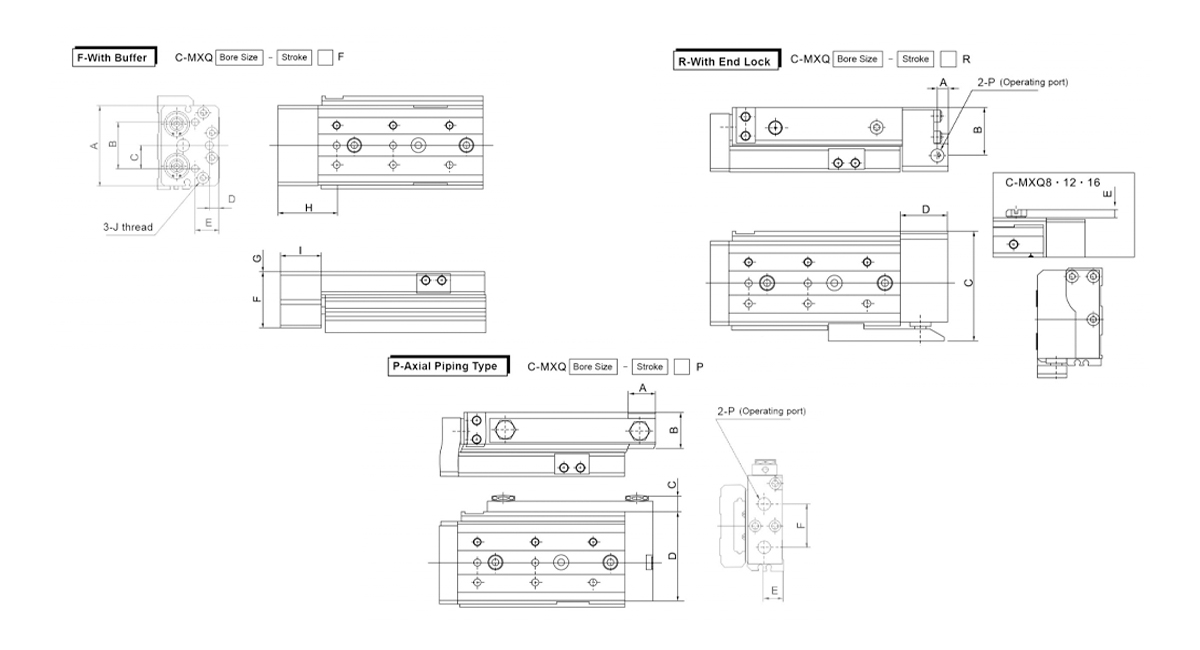

    With Shock Absorber
    Model Adjustable Stroke Range A B C D E F G H
    Extension
    End    		 Retraction
    End
    C-MXQ8 20  20  11.5  25  2  23  8  32  2  25
    C-MXQ12 18  18  10  29.5  - 18  10  30  - 29.5
    C-MXQ16 22  22  12.5  36.5  - 20  12  34  - 36.5
    C-MXQ20 35  35  16  46.5  0.5  35  13  54  0.5  46.5
    C-MXQ25 35  35  16.5  54.5  - 29  15  52  - 54.5
    With Buffer
    Model A B C D E F G H I J
    C-MXQ6 30  16  8  4  8  19.2  0.3  28  22  M3×0.5depth5
    C-MXQ8 34  24  12  5  10  22.2  0.3  28.5  22.5  M4×0.7depth6
    C-MXQ12 43  29  14.5  5  13  29.2  0.3  37  29  M4×0.7depth8
    C-MXQ16 54  42  21  6.5  15.5  35.7  0.3  41  30  M6×1depth10
    C-MXQ20 60  35  17.5  7  18  42.5  0.5  44.5  30.5  M6×1depth10
    C-MXQ25 74  44  22  6.5  21.5  49.5  0.5  50  35  M8×1.25depth15
    With End Lock
    Model A B C D E P
    C-MXQ8 4  17.5  40.5  16  3  M5×0.8
    C-MXQ12 5  22  51  22  3  M5×0.8
    C-MXQ16 6  29  65.5  25  3  M5×0.8
    C-MXQ20 8  34  78.5  33  - Rc1/8
    C-MXQ25 8  40  94  37  - Rc1/8
    Axial Piping Type
    Model A B C D E F P
    C-MXQ6 12  12.5  6.3  26  5.5  12  M5×0.8
    C-MXQ8 12  14.5  6.3  31  6.5  15  M5×0.8
    C-MXQ12 13  16.5  6.3  41  8.5  20  M5×0.8
    C-MXQ16 14  21  6.3  52  11  26  M5×0.8
    C-MXQ20 20  26  11.5  65  14  32  Rc1/8
    C-MXQ25 20  32  11.5  79  17  40  Rc1/8
