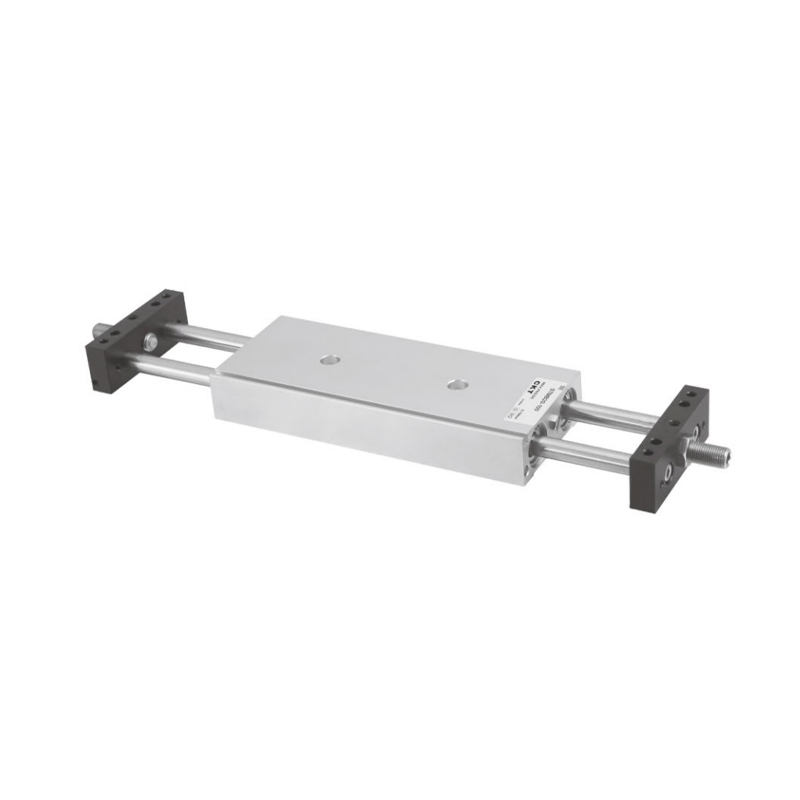

STM Series Slide Cylinder (Ø10~Ø25)

Home / Products / Air Cylinder / Slide Cylinder / STM Series Slide Cylinder (Ø10~Ø25)

STM Series Slide Cylinder (Ø10~Ø25)
  • STM Series Slide Cylinder (Ø10~Ø25)
Slide Cylinder

STM Series Slide Cylinder (Ø10~Ø25)

1. Two installation and fixing forms: body installation or slider installation;
2. Double piston rod structure makes the cylinder have better anti-bending and anti-torsion performance, and can withstand large motion loads or lateral loads;
3. Buffer devices such as anti-collision pads or oil pressure buffers at both ends can effectively slow down the impact speed and extend the service life of the cylinder;
4. Select high temperature resistant sealing materials to ensure the normal operation of the cylinder under 150℃ conditions.

E-mail: manager@cktworld.com
Download
PREV：No previous article
NEXT：MXH Series Small Slide Cylinder (Linear Guide) (Ø6~Ø20)

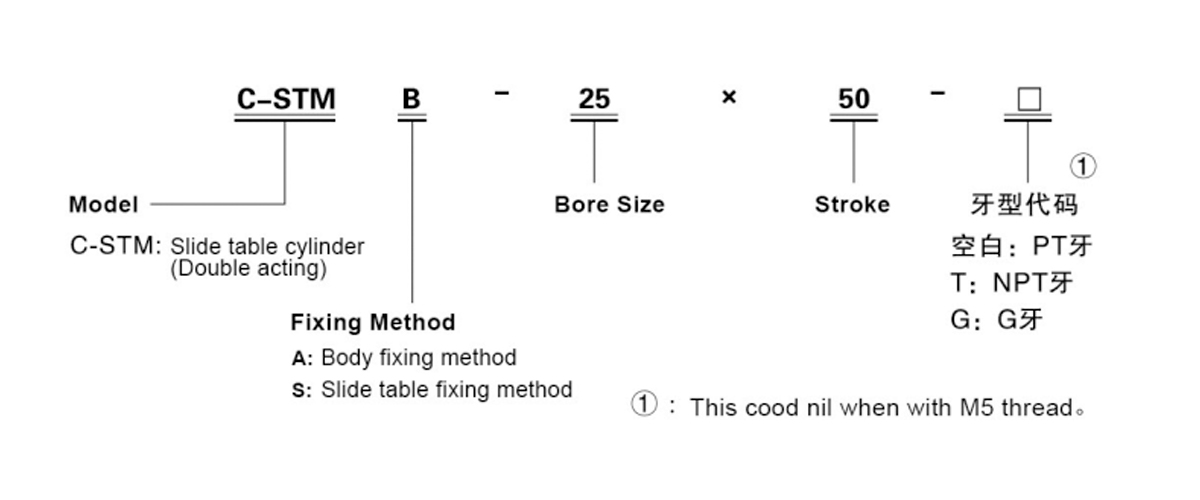

  • Standard        Specification
    Bore Size (mm) 10  16  20  25
    Action Double acting
    Fluid Air
    Operating Pressure Range 0.1~1.0MPa(14~145psi)
    Proof Pressure 1.5MPa(215ps)
    Operating Temperature(℃) -20~70
    Operating Speed Range(mm/s) 30~500
    Stroke Length Tolerance +1.00
    Cushion Nil Bumper pad or oil buffer(option)
    *Non-rotating Accuracy ±0.1° ±0.05°
    *Piping Port M5×0.8 PT1/8
    *Non-rotation accuracy refers to the angle at which the cylinder fixing plate can rotate when the cylinder is fully retracted.
    **NPT and G thread types are available for the pipe connection.
    Note: The C-STM series is fully magnetic.

  • Standard  Specification
    Bore Size(mm) Standard Stroke(mm) Max.Stroke Allowable Stroke
    10  25 50 75 100   100  150
    16  25 50 75 100 125 175 200   200  250
    2,025 25 50 75 100 125 175 200 250   250  300
    Note: 1. Within the permissible stroke range, when the stroke is greater than the maximum stroke, non-standard processing will be performed. For other special strokes, please contact our company.

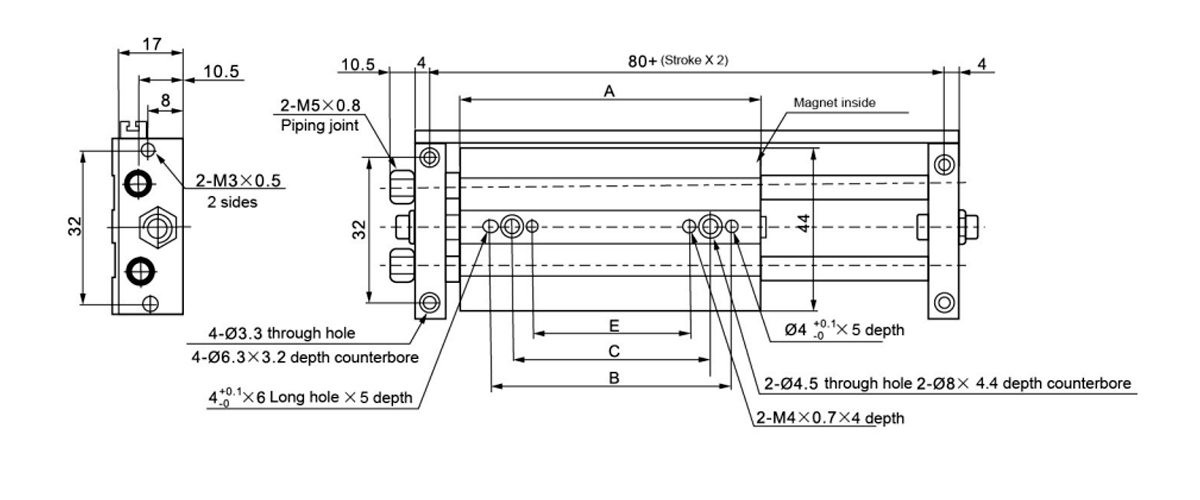

    Stroke/Symbol 25  50  75  100
    A 81  106  131  156
    B 65  85  85  85
    C 35  60  60  60
    D 46  71  96  121
    E 15  40  40  40

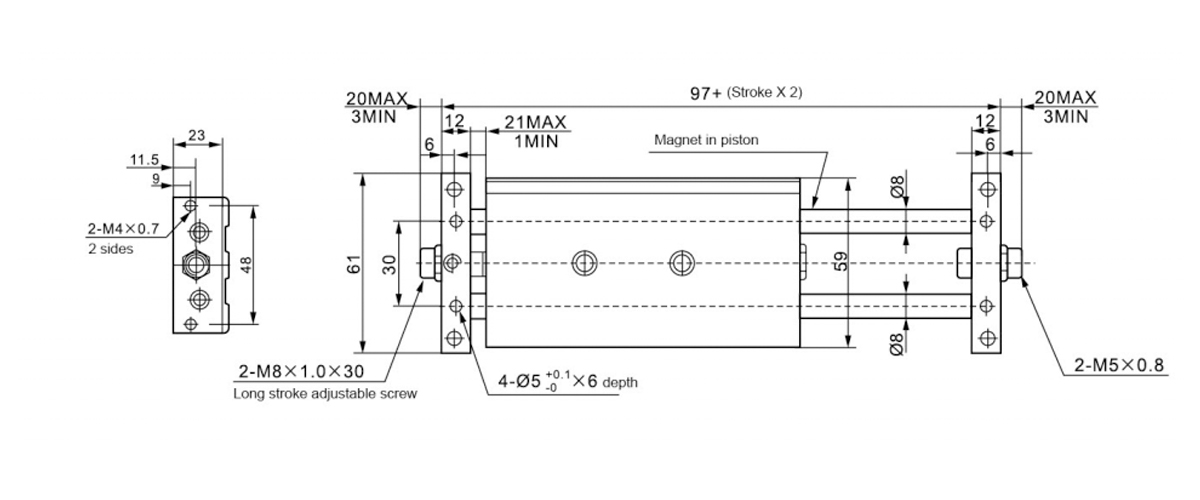

    Stroke/Symbol A B C D E
    25  86  55  - 48  25
    50  111  80  - 73  50
    75  136  105  75  98  45
    100  161  130  100  123  70
    125  186  150  120  148  90
    150  211  150  120  173  90
    175  236  150  120  198  90
    200  261  150  120  223  90

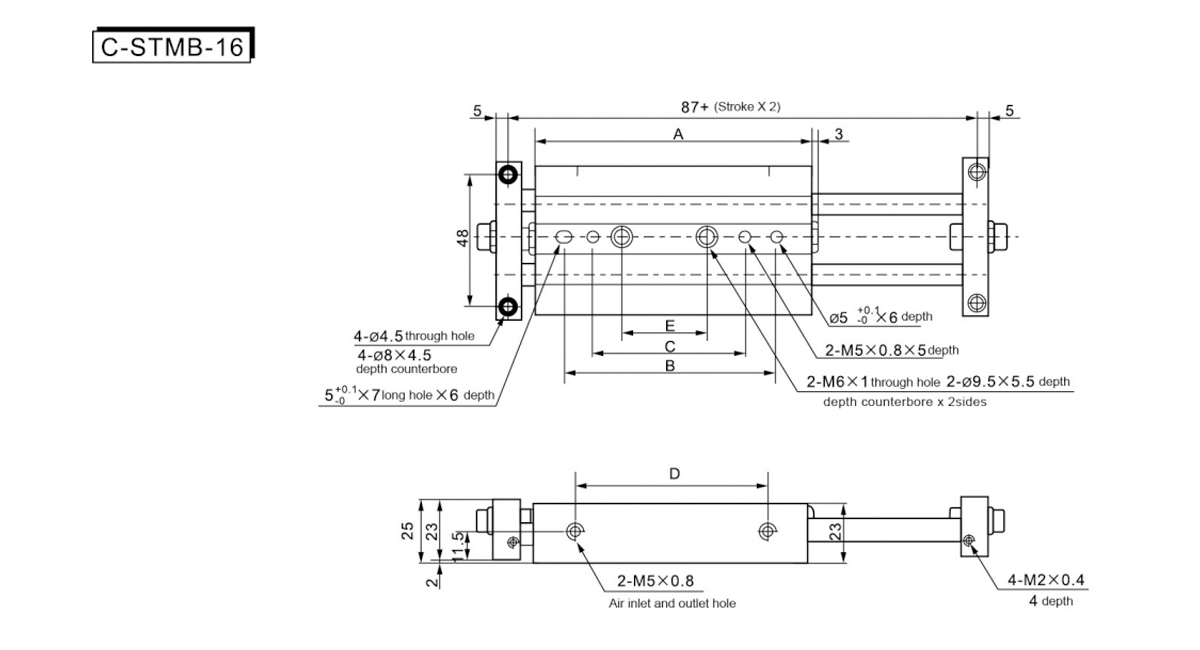

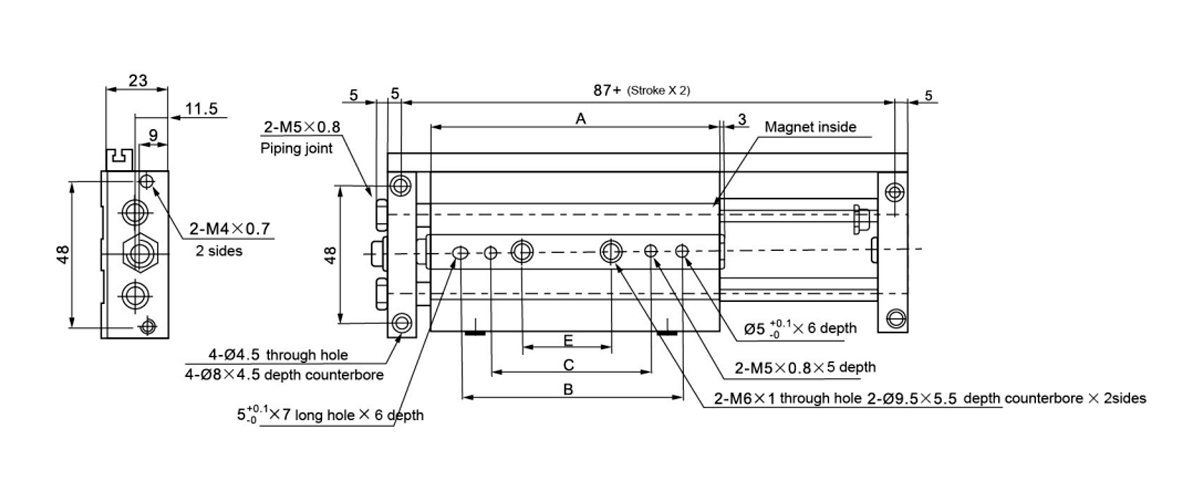

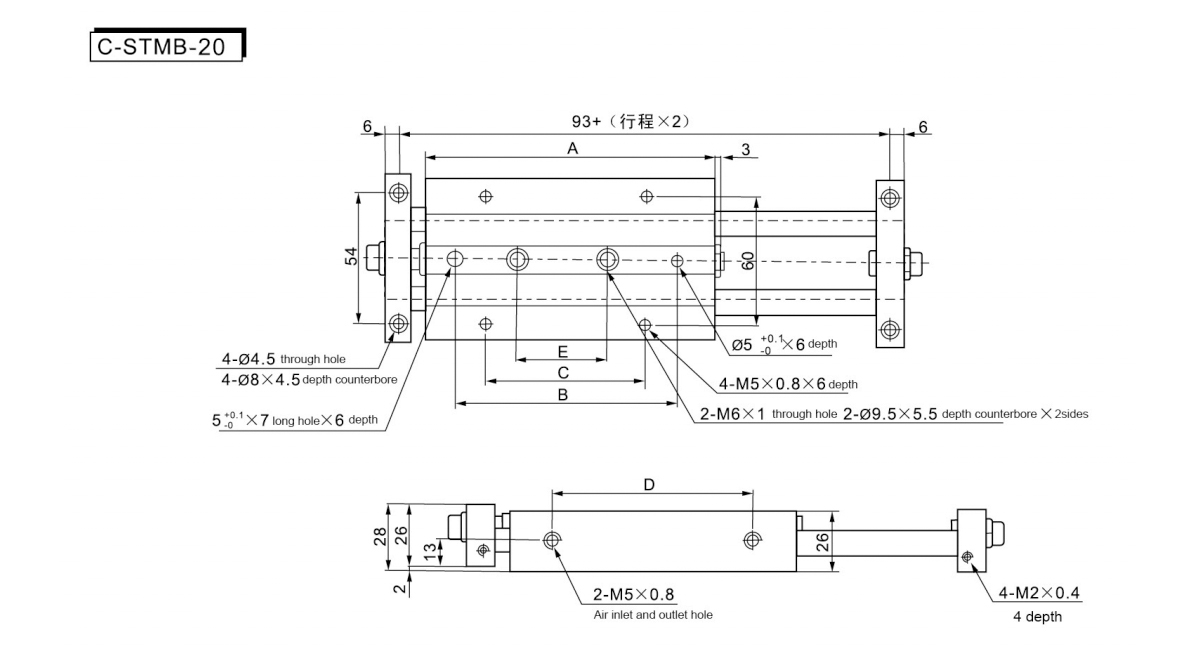

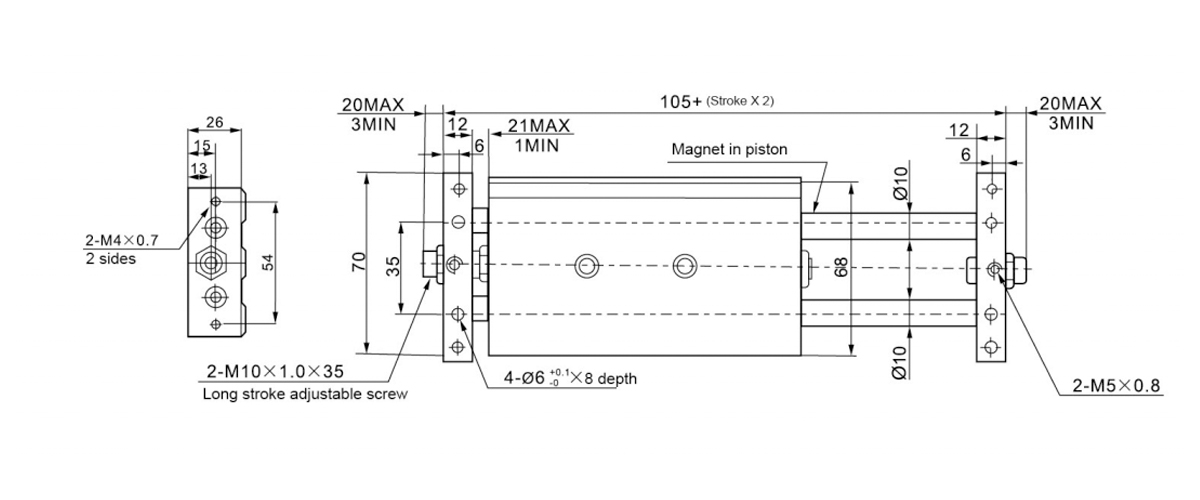

    Stroke/Symbol A B C D E
    25  94  60  50  53  35
    50  119  85  50  78  45
    75  144  110  75  103  45
    100  169  135  100  128  70
    125  194  150  120  153  90
    150  219  150  120  178  90
    175  244  150  120  203  90
    200  269  150  120  228  90
    250  319  150  120  278  90

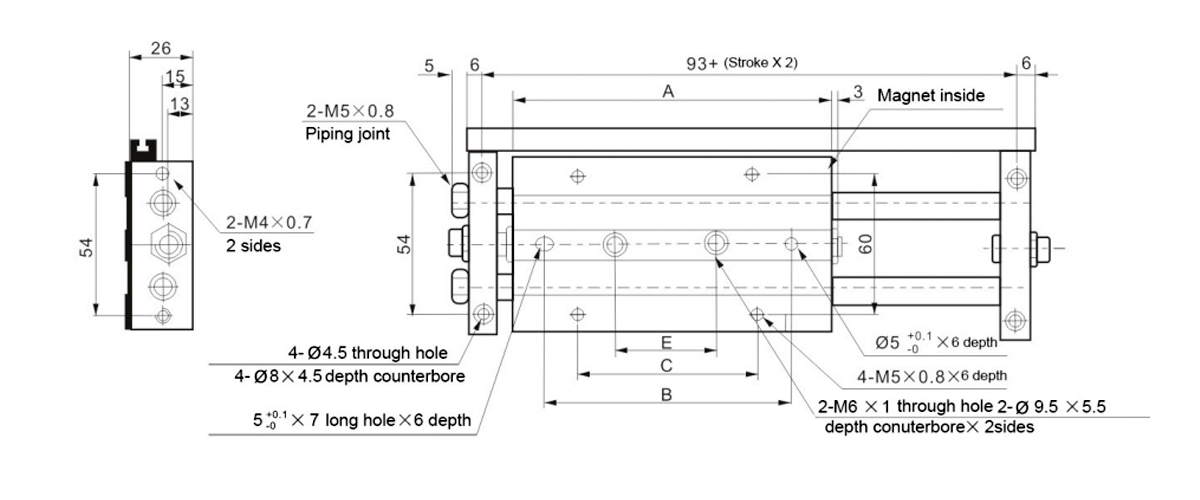

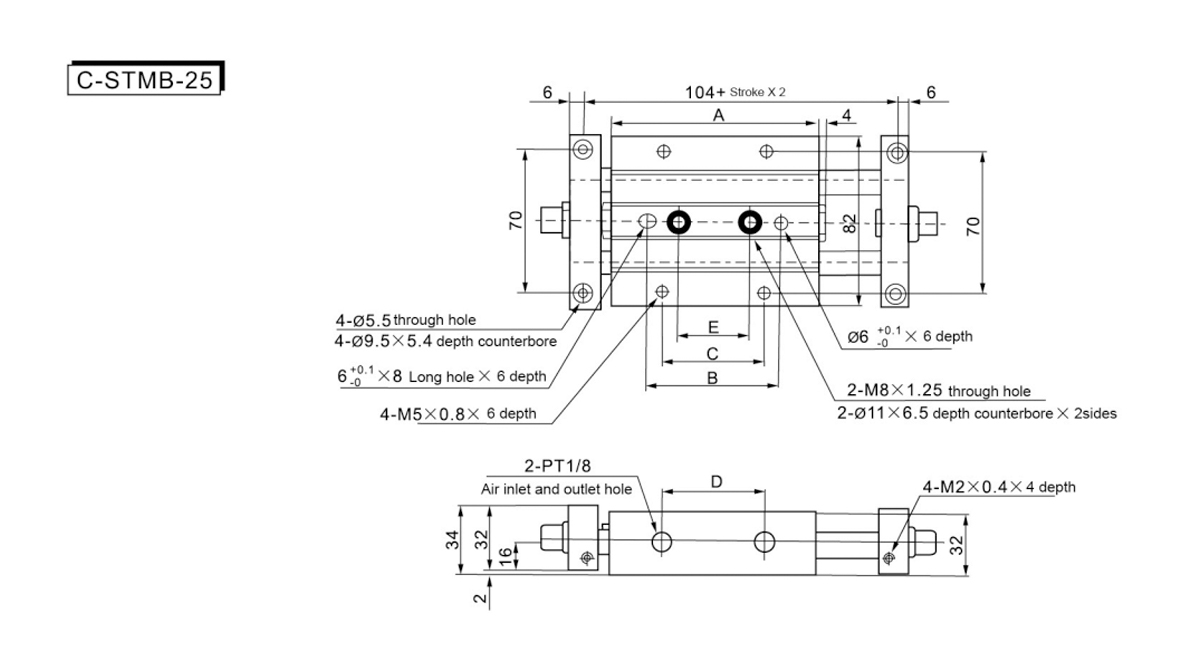

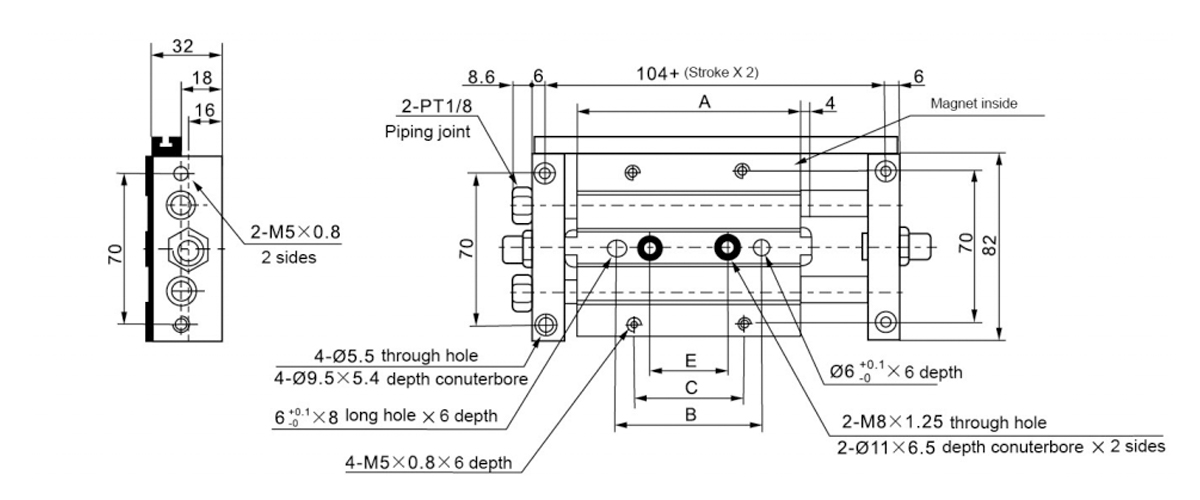

    Stroke/Symbol A B C D E
    25  101  65  50  50  35
    50  126  90  50  75  45
    75  151  115  75  100  45
    100  176  140  100  125  70
    125  201  140  100  150  95
    150  226  140  100  175  100
    175  251  140  100  200  100
    200  276  140  100  225  100
    250  326  140  100  275  100

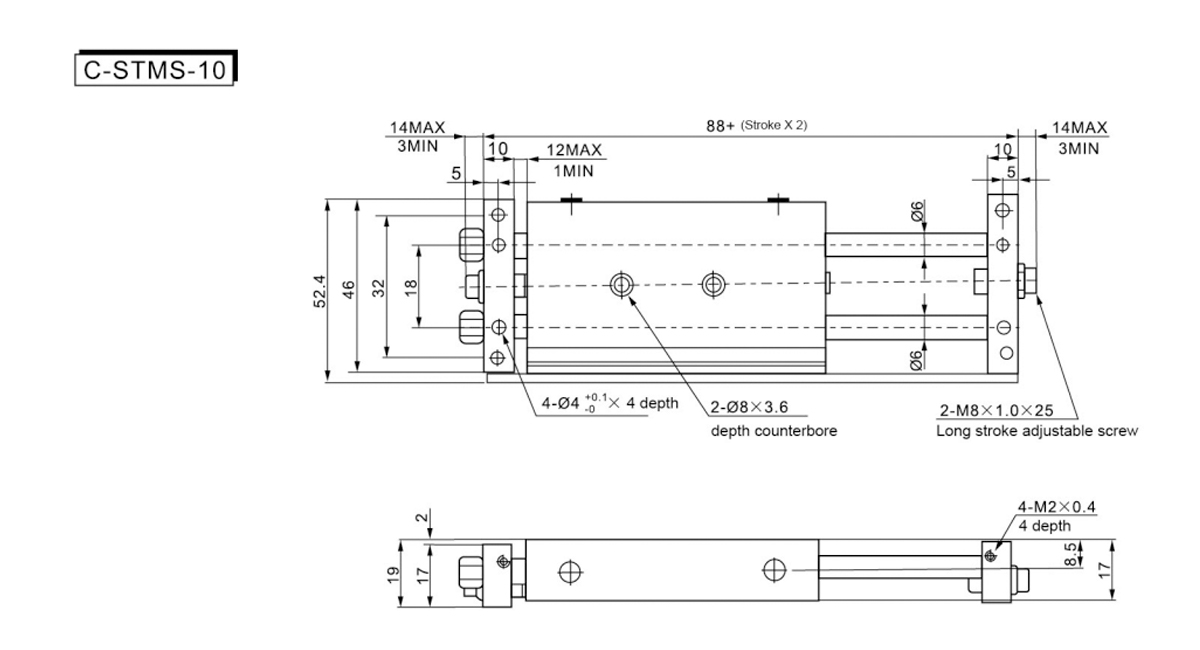

    Stroke/Symbol 25  50  75  100
    A 81  106  131  156
    B 65  85  85  85
    C 35  60  60    60
    E 15  40  40    40

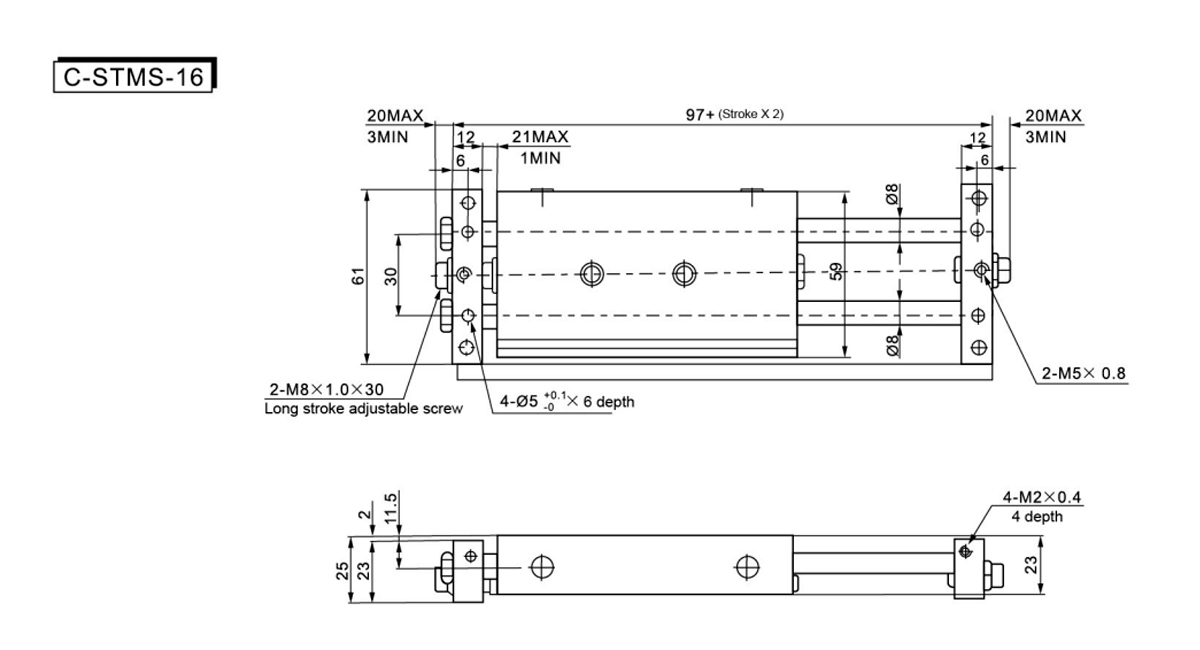

    Stroke/Symbol A B C E
    25  86  55  - 25
    50  111  80  - 50
    75  136  105  75  45
    100  161  130  100  70
    125  186  150  120  90
    150  211  150  120  90
    175  236  150  120  90
    200  261  150  120  90

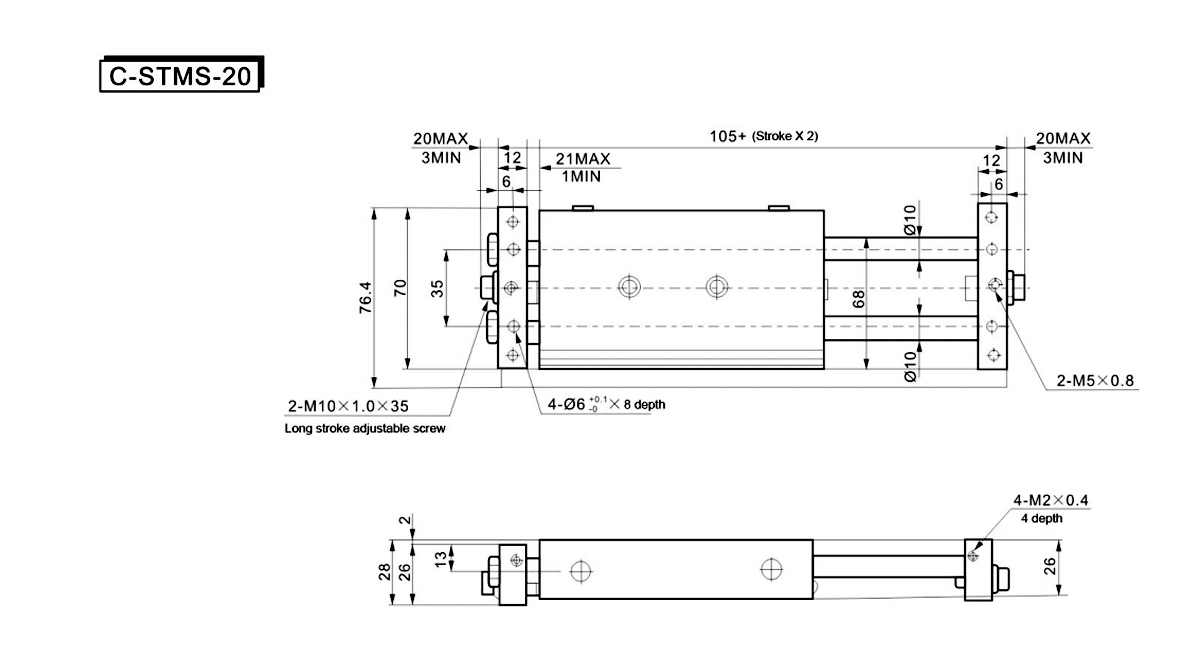

    Stroke/Symbol A B C E
    25  94  60  50  35
    50  119  85  50  45
    75  144  110  75  45
    100  169  135  100  70
    125  194  150  120  90
    150  219  150  120  90
    175  244  150  120  90
    200  269  150  120  90
    250  319  150  120  90

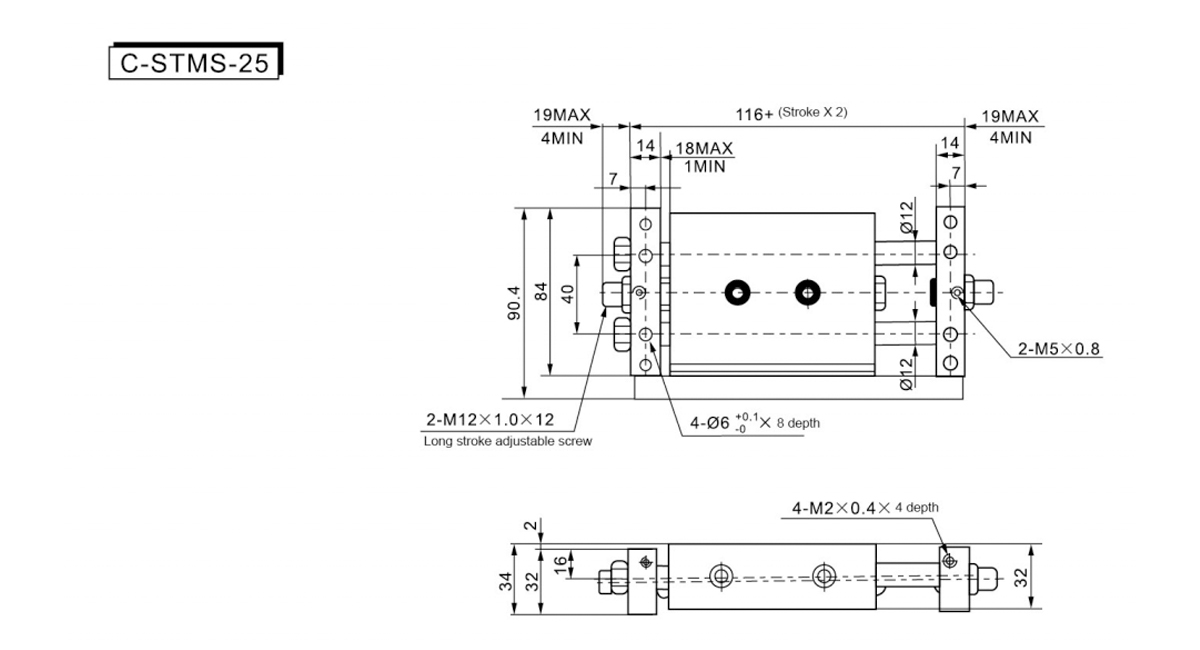

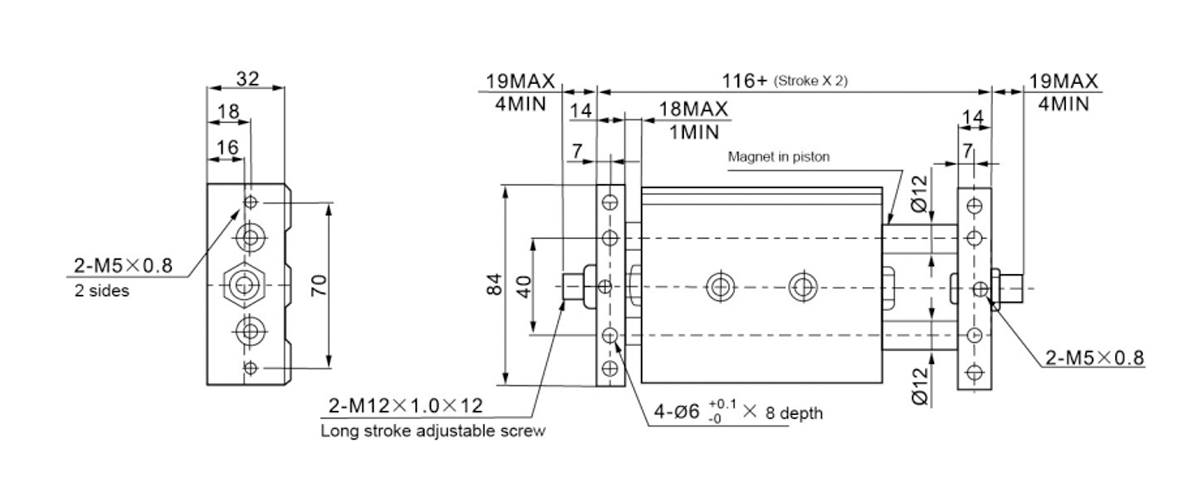

    Stroke/Symbol A B C E
    25  101  65  50  35
    50  126  90  50  45
    75  151  115  75  45
    100  176  140  100  70
    125  201  140  100  95
    150  226  140  100  100
    175  251  140  100  100
    200  276  140  100  100
    250  326  140  100  100
