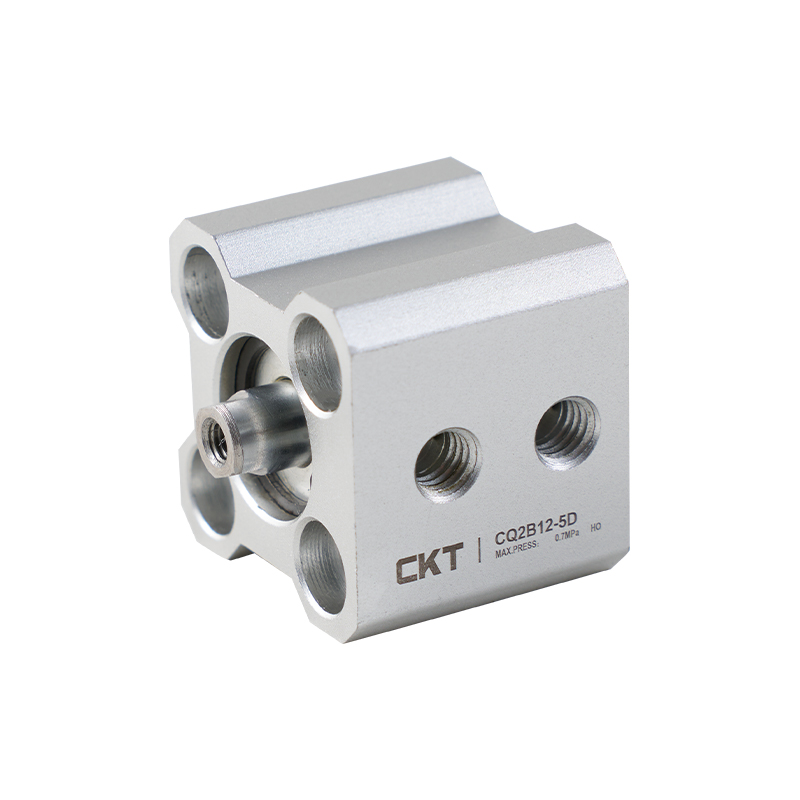

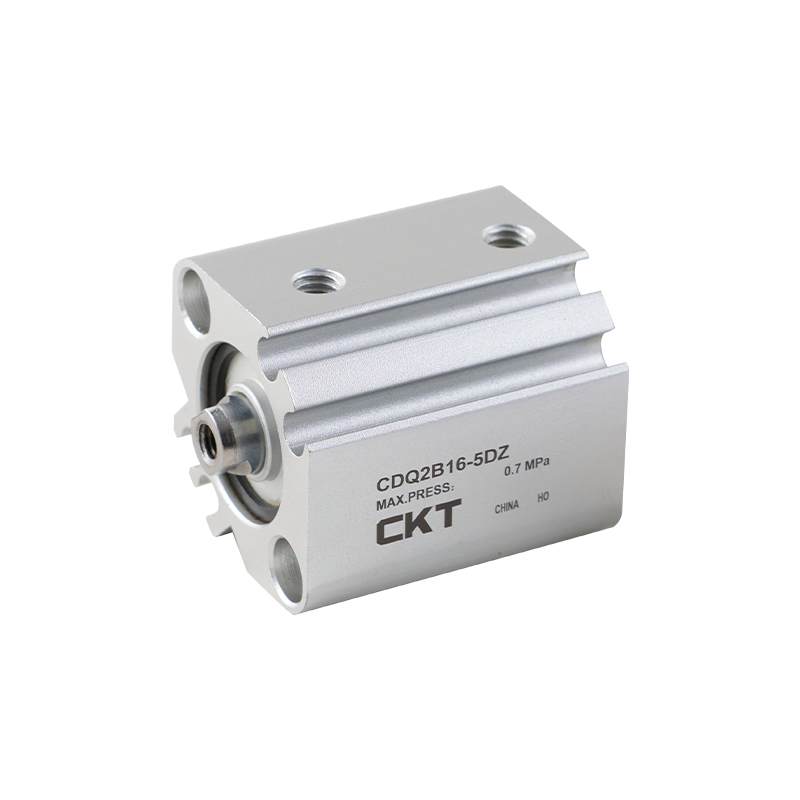

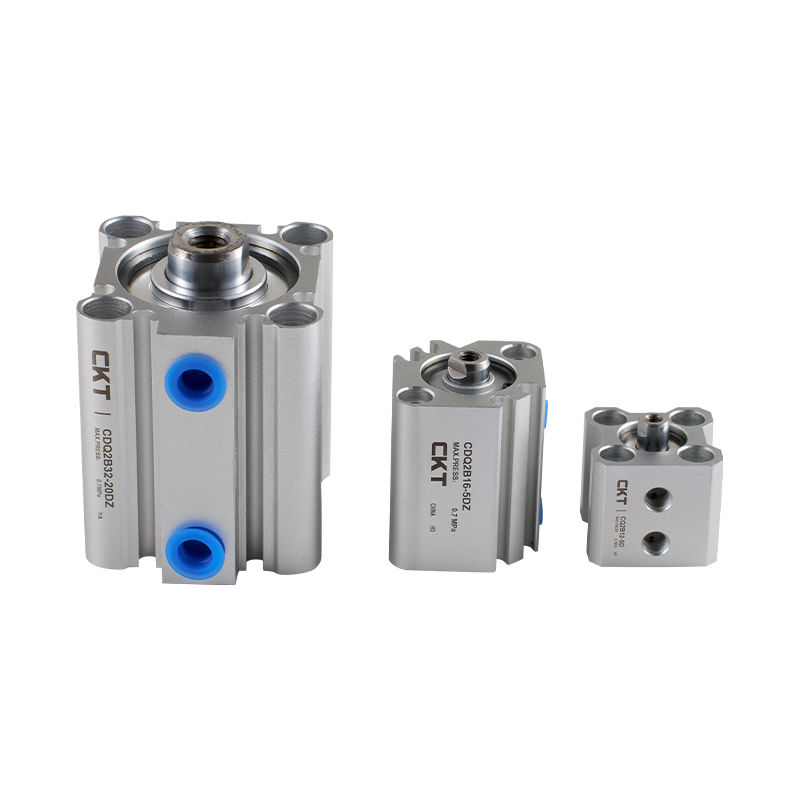

CQ2 Series Thin Cylinder

Home / Products / Air Cylinder / Thin Cylinder / CQ2 Series Thin Cylinder

CQ2 Series Thin Cylinder CQ2 Series Thin Cylinder CQ2 Series Thin Cylinder CQ2 Series Thin Cylinder CQ2 Series Thin Cylinder
  • CQ2 Series Thin Cylinder
  • CQ2 Series Thin Cylinder
  • CQ2 Series Thin Cylinder
  • CQ2 Series Thin Cylinder
  • CQ2 Series Thin Cylinder
Thin Cylinder

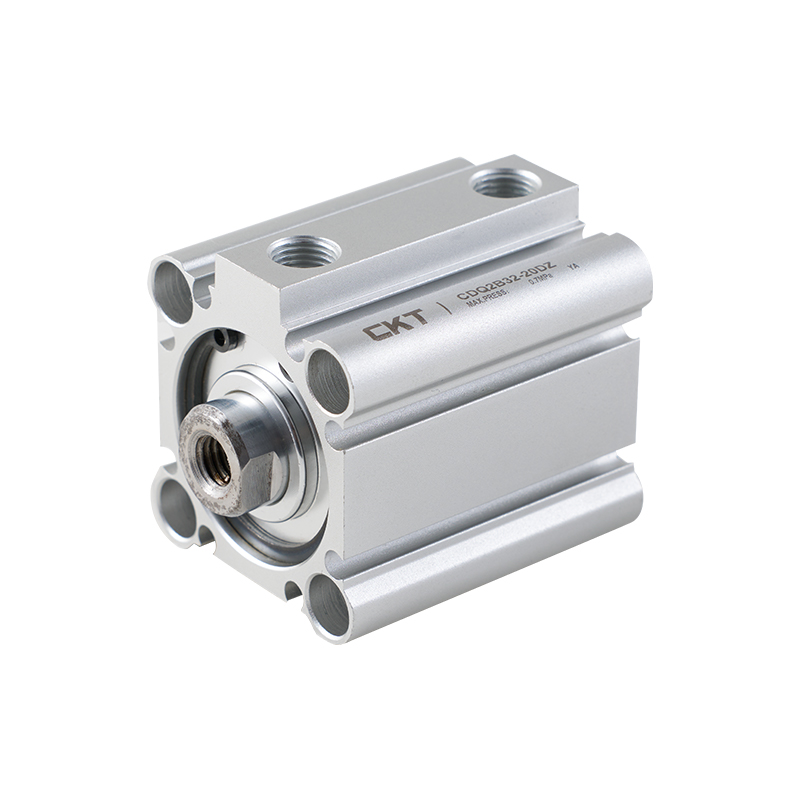

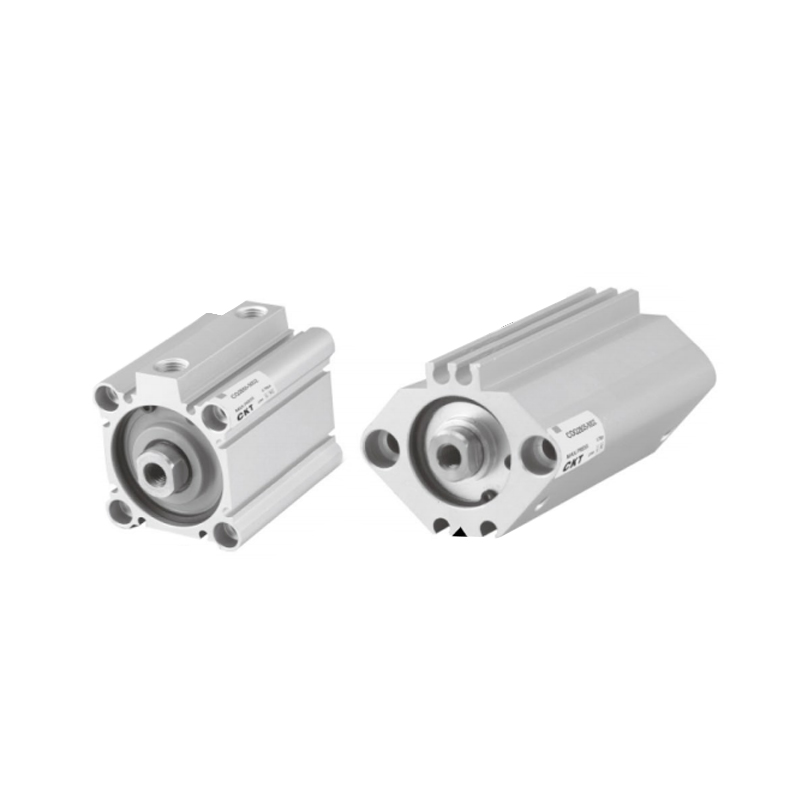

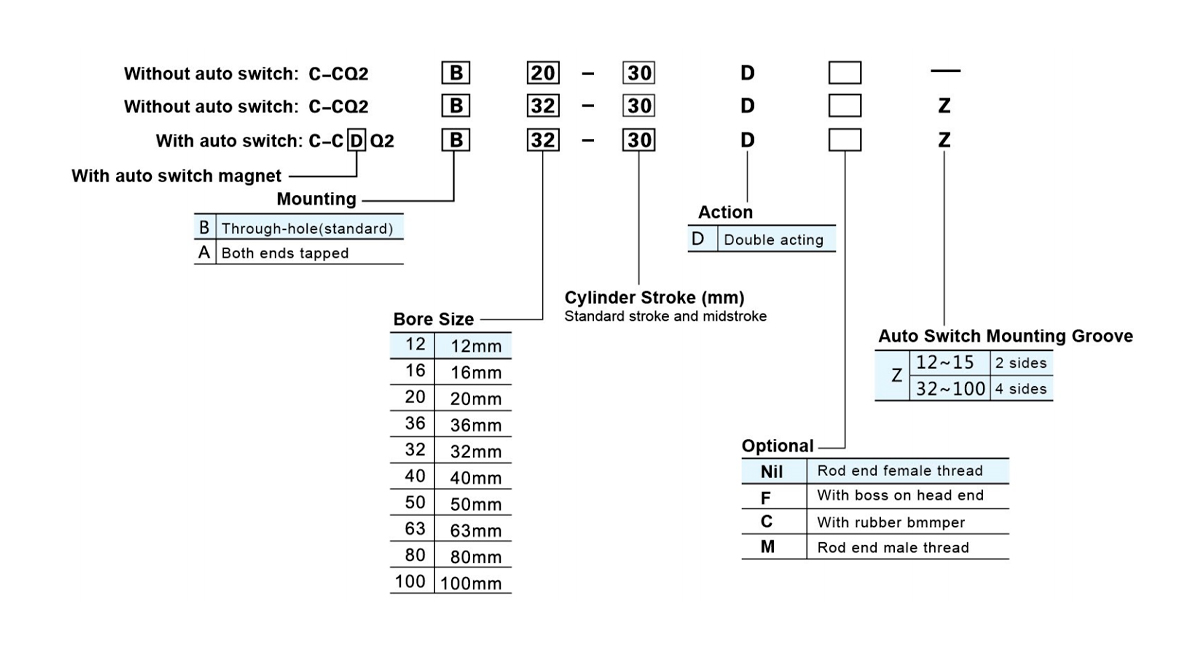

CQ2 Series Thin Cylinder

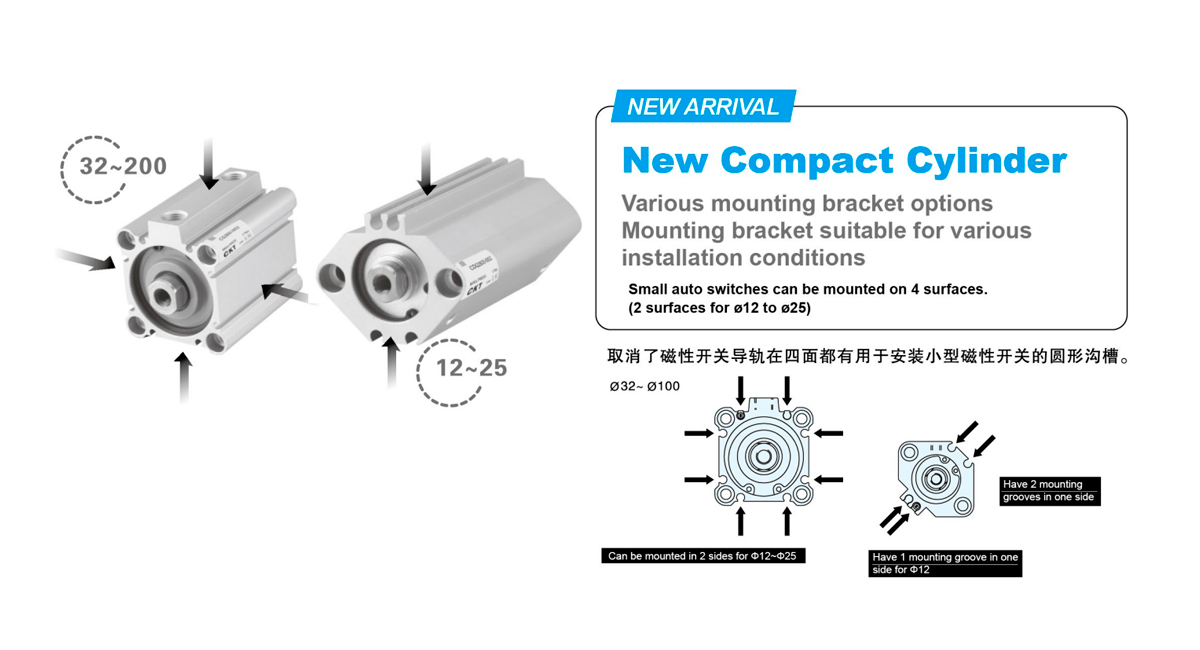

1. The magnetic switch does not protrude: prevent damage to the magnetic switch; the situation where the magnetic switch and the guide rail are caught on the cuff is eliminated, improving operability and safety.
2. Reduce weight: reduce environmental pollution
3. Small magnetic switch: can be installed accurately to the predetermined position
4. Improved waterproofness: can be used in water and coolant environments.
5. Strong magnetic field resistant type: magnetic switch that can be used in strong magnetic field environments such as AC spot welding machines.
6. Reduce operating hours: magnetic switches are easier to install
7. Reduce design hours: installing a magnetic switch will not affect the outer dimensions of the cylinder, and there is no need to reconfirm the interference between equipment.

E-mail: manager@cktworld.com
Download
PREV：CQ2 Series Thin Cylinder (Long Stroke)
NEXT：No next article

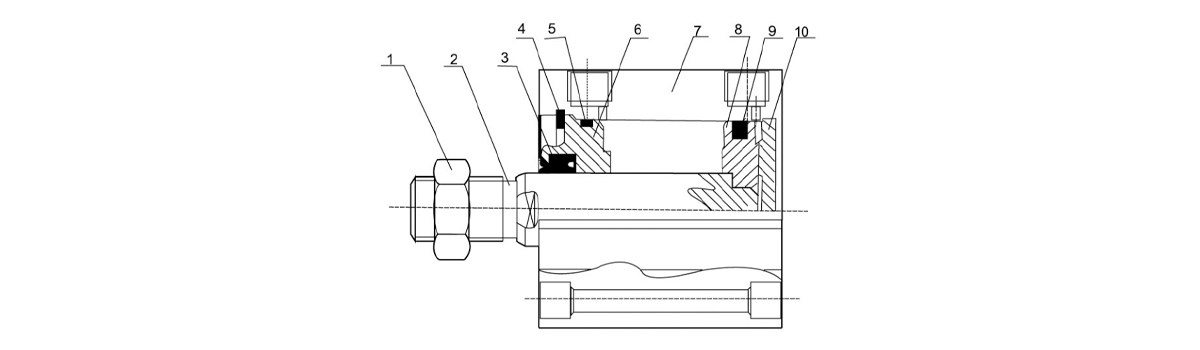

  • NO. Description   Material NO. Description Material
    1  Rod end nut   Carbon steel 2    Piston rod Carbon steel
    3  Front seal    NBR 4    C type snap ring Spring steel
    5  Front collar o ring    NBR 6    Front collar 6061
    7  Cylinder tube 6063-T5 8    Piston 6061
    9  Double O type piston    NBR 10    Back collar 6063

    Spare Part/Seal Ring
    NO.   Description Material Component         No.
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9  Rod seal NBR MYA-Ø6    MYA-Ø8   MYA-Ø10 MYA-Ø12   MYA-Ø16 PDU-Ø16   PDU-Ø20 PDU-Ø20 PDU-Ø25 PDU-Ø30
    10  Piston seal APA-Ø12   APA-Ø16   APA-Ø20 APA-Ø25   APA-Ø32    APA-Ø40   APA-Ø50 APA-Ø63 APA-Ø80 APA-Ø100
    11  Front collar o ring Ø7.8×1.8 Ø12.5×1.8 Ø17×1.8 022×1.8 Ø29×1.8 Ø36×1.8 Ø47×1.8 ⊗59×1.8 ⑧75×1.8 Ø95×1.8
      Model Of Seal Ring C-CQ2B12-PS C-CQ2B16-PS C-CQ2B20-PS C-CQ2B25-PS C-CQ2B32-PS C-Q2B40-PS C-CQ2B50-PS C-CQ2B63-PS C-CQ2B80-PS C-CQ2B100-PS

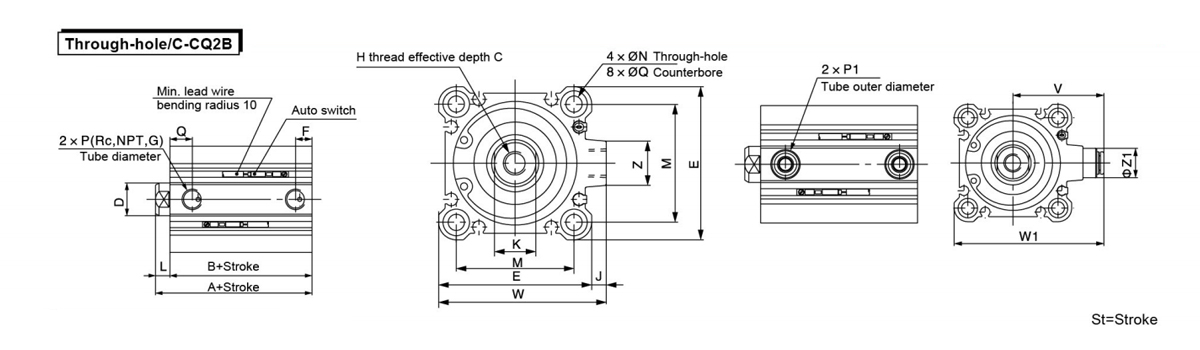

    Double-acting Cylinder Size
    Mode Stroke Range
    (mm)Note 1)    		 B ØD E F H C ØI J K L M ON Øo P Q W Z
    C-CQ2B12-□D 5~30 17+st 6  25  5  M3×0.5 6  32  - 5  3.5  15.5  3.5  6.5 depth 3.5 M5×0.8 7.5  - -
    C-CQ2B16-□D 5~30 18.5+st 8  29  5.5  M4×0.7 8  38  - 6  3.5  20  3.5  6.5 depth 3.5 M5×0.8 8  - 10
    C-CQ2B20-□D 5~50 19.5+st 10  36  5.5  M5×0.8 7  47  - 8  4.5  25.5  5.5  9 depth 7 M5×0.8 9  - 10
    C-CQ2B25-□D 5~50 22.5+st 12  40  5.5  M6×1.0 12  52  - 10  5  28  5.5  9 depth 7 M5×0.8 11  - 10
    C-CQ2B32-□ D 5
    10~50    		 23+st 16  45  5.5
    7.5    		 M8×1.25 13  60  4.5  14  7  34  5.5  9 depth 7 M5×0.8
    1/8    		 11.5  49.5  14
    10.5
    C-CQ2B40-□D 5~50 29.5+st 16  52  8  M8×1.25 13  69  5  14  7  40  5.5  9 depth 7 1/8 11  57  14
    C-CQ2B50-□D 10~50 30.5+st 20  64  10.5  M10×1.5 15  86  7  17  8  50  6.6  11 depth 8 1/4 10.5  71  19
    C-CQ2B63-□D 10~50 36+st 20  77  10.5  M10×1.5 15  103  7  17  8  60  9  14 depth 10.5 1/4 15  84  19
    C-CQ2B80-□D 10~50 43.5+st 25  98  12.5  M16×2.0 21  132  6  22  10  77  11  17.5 depth 13.5 3/8 16  104  26
    C-CQ2B100-□ D 10~50 53+st 30  117  13  M20×2.5 27  156  6.5  27  12  94  11  17.5 depth 13.5 3/8 23  123.5  26

    Long Stroke
    Mode Stroke Range(mm) B F P Q
    32  55~100 33  7.5  1/8 10.5
    40  55~100 39.5  8  1/8 11
    50  55~100 40.5  10.5  1/4 10.5
    63  55~100 46  10.5  1/4 15
    80  55~100 53.5  12.5  3/8 16
    100  55~100 63  13  3/8 23

    Single Acting Cylinder Size                                                                                                                                                                                                                  St=Stroke
    Mode B OD E F H C QI J K L M ON ØO P Q W Z
    5st 10st 20st 5st 10st 5st 10st 20st 5st 10st
    C-CQ2B12-□S 22  27  - 6  25  5  5  M3×0.5 6  32  - 5  3.5  15.5  3.5  6.5 depth 3.5 M5×0.8 - 7.5  7.5  - -
    C-CQ2B16-□S 23.5  28.5  - 8  29  5.5  5.5  M4×0.7 8  38  - 6  3.5  20  3.5  6.5 depth 3.5 M5×0.8 - 8  8  - 10
    C-CQ2B20-□S 24.5  29.5  - 10  36  5.5  5.5  M5×0.8 7  47  - 8  4.5  25.5  5.5  9 depth 7 M5×0.8 - 9  9  - 10
    C-CQ2B25-□S 27.5  32.5  - 12  40  5.5  5.5  M6×1.0 12  52  - 10  5  28  5.5  9 depth 7 M5×0.8 - 11  11  - 10
    C-CQ2B32-□S 28  33  - 16  45  5.5  7.5  M8×1.25 13  60  4.5  14  7  34  5.5  9 depth 7 M5×0.8 1/8 - 11.5  10.5  49.5  18
    C-CQ2B40-□S 34.5  39.5  - 16  52  8  8  M8×1.25 13  69  5  14  7  40  5.5  9 depth 7 1/8 - 11  11  57  18
    C-CQ2B50-□S - 40.5  50.5  20  64  10.5  10.5  M10×1.5 15  86  7  17  8  50  6.6  11 depth 8 - 1/4 10.5  10.5  71  22

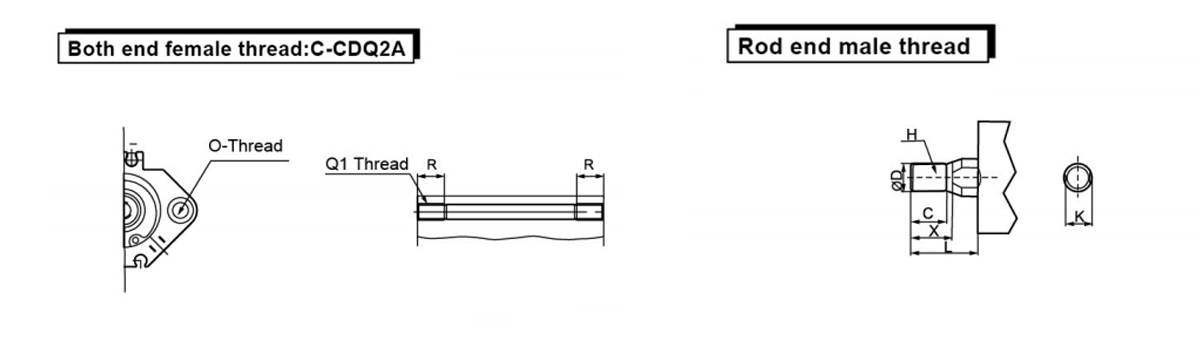

    Piston  Rod  End  Male  Thread
    Bore Size
    (mm)    		 C X OD H L K
    12  9  10.5  6  M5×0.8 14  5
    16  10  12  8  M6×1.0 15.5  6
    20  12  14  10  M8×1.25 18.5  8
    25  15  17.5  12  M10×1.25 22.5  10
    32  20.5  23.5  16  M14×1.5 28.5  14
    40  20.5  23.5  16  M14×1.5 28.5  14
    50  26  28.5  20  M18×1.5 33.5  17
    63  26  28.5  20  M18×1.5 33.5  17
    80  32.5  35.5  25  M22×1.5 43.5  22
    100  32.5  35.5  30  M26×1.5 43.5  27

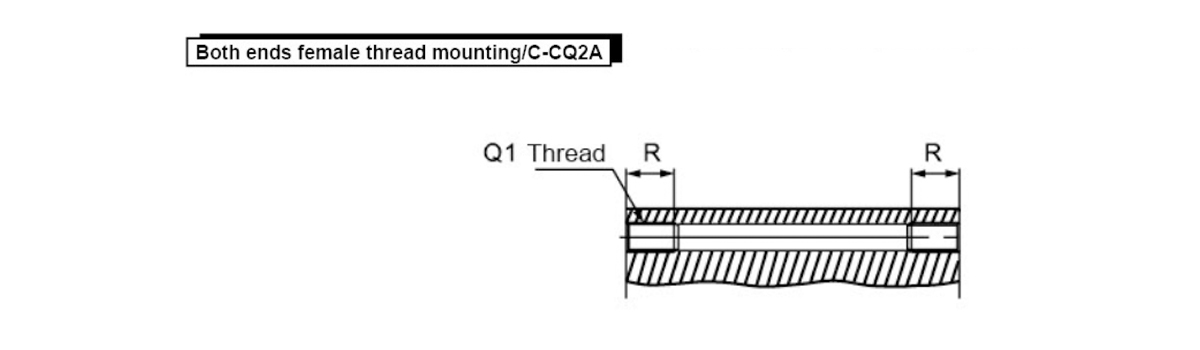

    Both Ends Female Thread
    Bore Size
    (mm)    		 0  R
    12  M4×0.7 7
    16  M4×0.7 7
    20  M6×1.0 10
    25  M6×1.0 10
    32  M6×1.0 10
    40  M6×1.0 10
    50  M8×1.25 14
    63  M10×1.5 18
    80  M12×1.75 22
    100  M12×1.75 22

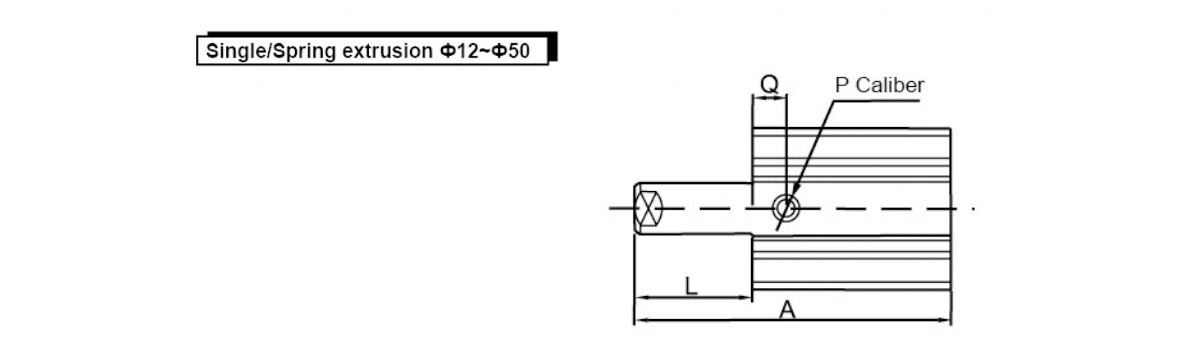

    Single/Spring Extrusion
    Bore Size
    (mm)    		 A L
    5st 10st 20st 5st 10st 20st
    12  30.5  40.5  - 8.5  13.5  -
    16  32  42  8.5  13.5  -
    20  34  44  - 9.5  14.5  -
    25  37.5  47.5  - 10  15  -
    32  40  50  - 12  17  -
    40  46.5  56.5  - 12  17  -
    50  - 58.5  78.5  - 18  28
    *Unless otherwise specified, the dimensions of through-hole cylinders and cylinders with threaded holes at both ends are the same.

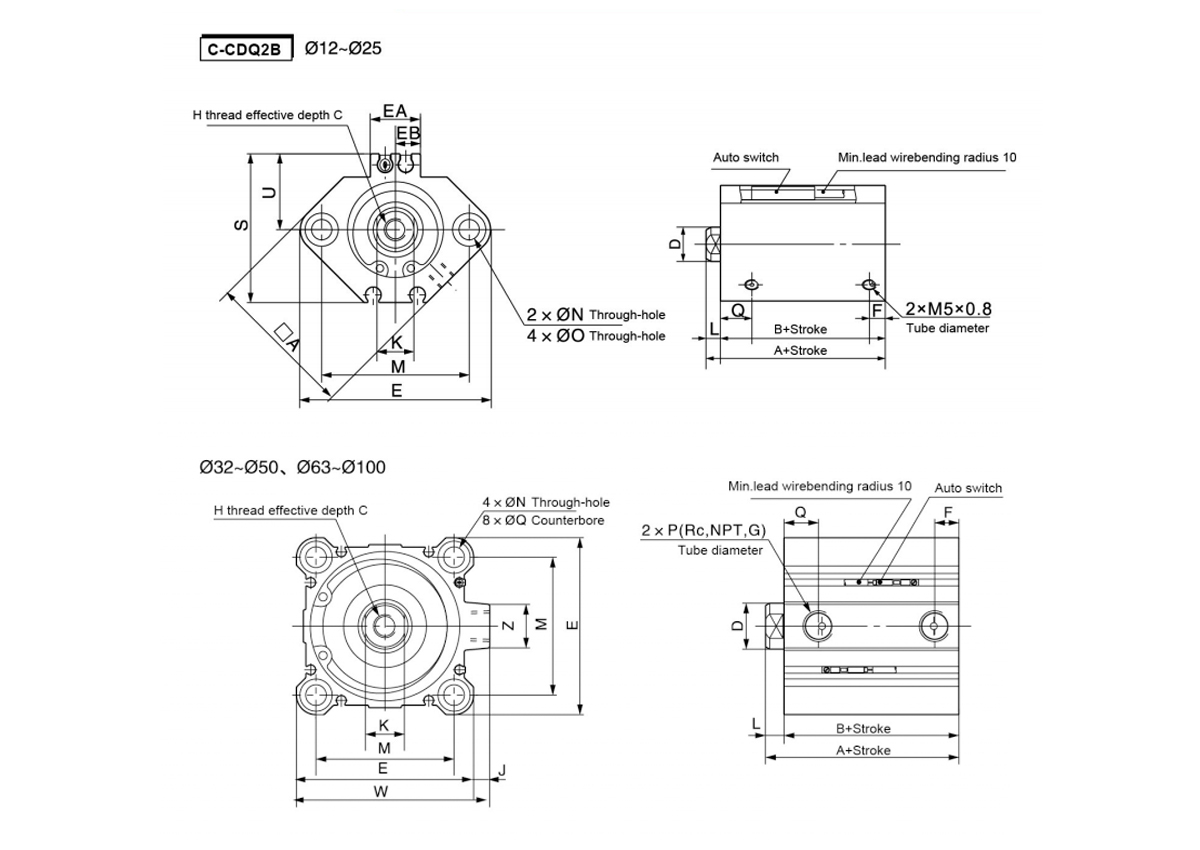

    Mode Stroke Range
    (mm)    		 A B ØD E F H C ØI J K L M ON ØO P Q S U V Z
    C-CDQ2B12 5~30 31.5  28  6  32  6.5  M3×0.5 6  - - 5  3.5  22  3.5  6.5 depth 3.5 M5×0.8 11  35.5  19.5  25  -
    C-CDQ2B16 5~30 34  30.5  8  38  5.5  M4×0.7 8  - - 6  3.5  28  3.5  6.5 depth 3.5 M5×0.8 10  41.5  22.5  29
    C-CDQ2B20 5~50 36  31.5  10  46.8  5.5  M5×0.8 7  - 8  4.5  36  5.5  9 depth 7 M5×0.8 10.5  48  24.5  36
    C-CDQ2B25 5~50 37.5  32.5  12  52  5.5  M6×1.0 12  - - 10  5  40  5.5  9 depth 7 M5×0.8 11  53.5  27.5  40  -
    C-CDQ2B32 5~50 40  33  16  45  7.5  M8×1.25 13  60  4.5  14  7  34  5.5  9 depth 7 1/8 10.5  58.5  31.5  - 18
    C-CDQ2B40 5~50 46.5  39.5  16  52  8  M8×1.25 13  69  5  14  7  40  5.5  9 depth 7 1/8 11  66  35  - 18
    C-CDQ2B50 10~50 48.5  40.5  20  64  10.5  M10×1.5 15  86  7  17  8  50  6.6  11 depth 8 1/4 10.5  80  41  - 22
    C-CDQ2B63 10~50 54  46  20  77  10.5  M10×1.5 15  103  7  17  8  60  9  14 depth 10.5 1/4 15  93  47.5  - 22
    C-CDQ2B80 10~50 63.5  53.5  25  98  12.5  M16×2.0 21  132  6  22  10  77  11  17 depth 13.5 3/8 16  112.5  57.5  - 26
    C-CDQ2B100 10~50 75  63  30  117  13  M20×2.5 27  156  6.5  27  12  94  11  17 depth 13.5 3/8 23  132.5  67.5  - 26

    Rod End Female Thread
    Bore Size(mm) O R C X ØD  H L K
    12  M4×0.7 7  9  10.5  6     M5×0.8 14  5
    16  M4×0.7 7  10  12  8     M6×1.0 15.5  6
    20  M6×1.0 10  12  14  10     M8×1.25 18.5  8
    25  M6×1.0 10  15  17.5  12  M10×1.25 22.5  10
    32  M6×1.0 10  20.5  23.5  16     M14×1.5 28.5  14
    40  M6×1.0 10  20.5  23.5  16     M14×1.5 28.5  14
    50  M8×1.25 14  26  28.5  20     M18×1.5 33.5  17
    63  M10×1.5 18  26  28.5  20     M18×1.5 33.5  17
    80  M12×1.75 22  32.5  35.5  25     M22×1.5 43.5  22
    100  M12×1.75 22  32.5  35.5  30     M26×1.5 43.5  27

    Long Stroke  Ø55~Ø100
    Mode Stroke  Range(mm) A B   F P Q
    32  55~100 40  33  7.5  1/8 10.5
    40  55~100 46.5  39.5    8  1/8 11
    50  55~100 48.5  40.5  10.5  1/4 10.5
    63  55~100 54  46  10.5  1/4 15
    80  55~100 63.5  53.5  12.5  3/8 16
    100  55~100 75  63  13  3/8 23

    Bore size
    (mm)    		 I Type Single Knuckle Joint Y type single knuckle joint
    Part number A A1 E1 L1 MM RR1 U1 Nb H10 NX Components
    No.    		 A A1 E1 L1 MM RR1 U1    ØCD H10 NX NZ L
    12  I-G012 21.5  6  □10 16  M5×0.8 6.3  7  5 +0.048
    0    		 5 -0.2
    -0.4    		 Y-G012 21.5  6  □10 16  M5×0.8 6.3  7  5 +0.048
    0    		 5 +0.4
    +0.2    		 10  14.6
    16  I-Z015A 32  8  □12 25  M6×1 8.1  14  5  +0.048
    0    		 6.4 -0.1
    -0.3    		 Y-Z015A 28  11  □12 21  M6×1 8.1  10  5  +0.048
    0    		 6.4 +0.2
    +0    		 12  16.6
    20  I-G02 34  8.5  □16 25  M8×1.25 10.3  11.5  8 +0.058
    0    		 8 -0.2
    -0.4    		 Y-G02 34  8.5  □16 25  M8×1.25 10.3  11.5  8 +0.058
    0    		 8 +0.4
    +0.2    		 16  21
    25  I-G03 41  10.5  □20 30  M10×1.25 12.8  14  10 +0.058
    0    		 10 -0.2
    -0.4    		 Y-G03 41  10.5  □20 30  M10×1.25 12.8  14  10 +0.058
    0    		 10 +0.4
    +0.2    		 20  25.6
    3,240 I-G04 42  14  φ22 30  M14×1.5 12  14  10 +0.058
    0    		 18 -0.3
    -0.5    		 Y-G04 42  16  φ22 30  M14×1.5 12  14  10 +0.058
    0    		 18 +0.5
    +0.3    		 36  41.6
    5,063 I-G05 56  18  φ28 40  M18×1.5 16  20  14  +0.070
    0    		 22 -0.3
    -0.5    		 Y-G05 56  20  φ28 40  M18×1.5 16  20  14  +0.070
    0    		 22 +0.5
    +0.3    		 44  50.6
    80  I-G08 71  21  φ38 50  M22×1.5 21  27  18 +0.070
    0    		 28  -0.3
    -0.5    		 Y-G08 71  23  φ38 50  M22×1.5 21  27  18 +0.070
    0    		 28  +0.5
    +0.3    		 56  64
    100  I-G10 79  21  φ44 55  M26×1.5 24  31  22 +0.084
    0    		 32 -0.3
    -0.5    		 Y-G10 79  24  φ44 55  M26×1.5 24  31  22 +0.084
    0    		 32 +0.5
    +0.3    		 64  72

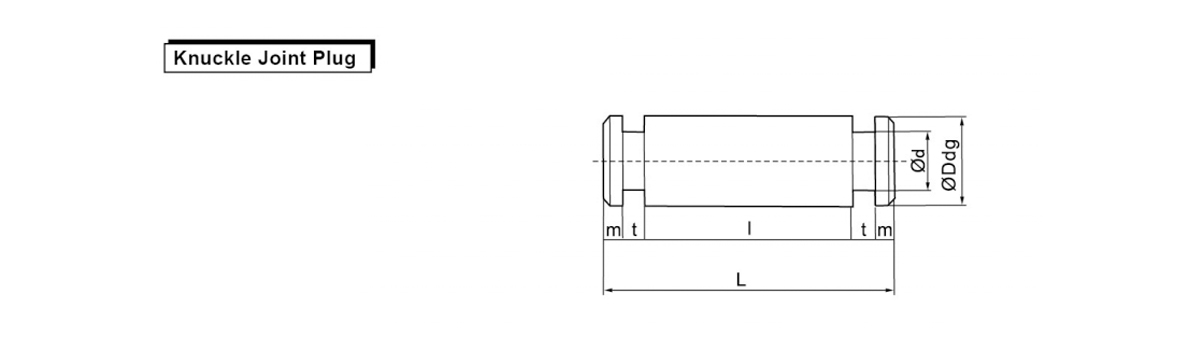

    Bore size
    (mm)    		 Knuckle Joint Plug
    Components
    No.    		 ØDdg L Ød I m t
    12  IY-G012 5  -0.030
    -0.060    		 14.6  4.8  10.2  1.5  0.7
    16  IY-J015 8  -0.030
    -0.060    		 16.6  4.8  12.2  1.5  0.7
    20  IY-G02 8  -0.040
    -0.076    		 21  7.6  16.2  1.5  0.9
    25  IY-G03 8  -0.040
    -0.076    		 25.6  9.6  20.2  1.55  1.15
    30,40 IY-G04 8  -0.040
    -0.076    		 41.6  9.6  36.3  1.55  1.15
    50,63 IY-G05 8  -0.050
    -0.093    		 50.6  13.4  44.2  2.05  1.15
    80  IY-G08 8  -0.050
    -0.093    		 64  17  56.2  2.55  1.35
    100  IY-G10 8  -0.065
    -0.117    		 72  21  64.2  2.55  1.35
